Линейные корабли ВМС США типа «Айова». Создание, боевое использование, конструкция
Шрифт:
261,1
253,6
256,0
256,0
ширина максимальная
32,99
32,99
32,99
32,99
Осадка максимальная, м
10,5
10,5
10,5
10,5
Бронирование, мм:
главный броневой пояс (скос 19°)
310
310
310
310
броневая палуба
130+44
130+44
130+44
130+44
противоосколочная палуба
63
63
63
63
Башни главного калибра:
лобовая
457
457
457
445
верхняя часть
184
184
184
178
барбет
439
439
439
439
Мощность на валу, тыс.л.с.
230
230
210
218
Скорость максимальная, уз.
33,0
33,0
32,5
32,5
Дальность плавания
при скорости 15 уз., тыс. миль
15
15
15
15
Артиллерийское вооружение:
вариант № 1,3 и 4
9х(ЗхЗ)-16”(406-мм)/50 20(10х2)-5"(127-мм)/38 12(3x4)-1,1"(28-мм)/75 12(12х1)-0,5"(12,7мм)
вариант № 2
9х(ЗхЗ)-16"(406-мм)/45 20(10х2)-5"(127-мм)/38 12(3x4)-1,1"(28-мм)/75 12(12x1 )-0,5"( 12,7мм)
Проект быстроходного линейного корабля (май 1938 года)
Водоизмещение, тыс. т:
стандартное
44,56
полное
55,71
Главные размерения, м:
длина по ватерлинии
262,13
ширина максимальная
32,99
Бронирование, мм:
главный броневой пояс
375
главная броневая палуба
130+20
Мощность на валу, тыс.л.с.
200
Скорость максимальная, уз.
33
Дальность плавания
15
при скорости 15 уз., тыс. миль
Артиллерийское вооружение:
9х(ЗхЗ)-16"(406-мм)/50 20(10х2)-5"(127-мм)/38 12(Зх4)-1,1 "(28-мм)/75 12(12x1 )-0,5"(12,7мм)
Линкоры "Айова" и "Миссури" строились на военно-морской верфи в Нью-Йорке (New York Navy Yard), "Нью-Джерси", "Висконсин" и "Иллинойс" — на военно-морской верфи в Филадельфии (Philadelphia Navy Yard), а "Кентукки" — в Норфолке (Norfolk Navy Yard).

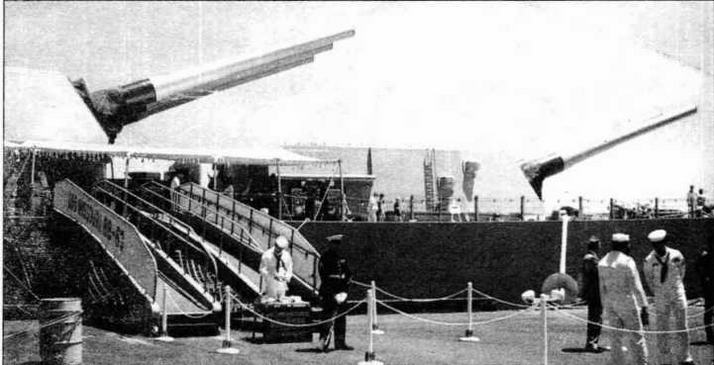

Башни главного калибра линкоров типа "Айова". Главный калибр линкора "Миссури" (фото из архива Ю.М.Шедякова).
Основные тактико-технические данные кораблей типа "Айова"
Водоизмещение, тыс.т
лк "Айова"(28 марта 1943 г.)
стандартное
48,43
при боевой загрузке
55,42
при полной загрузке
57,54
при предельной загрузке
59,33
лк "Нью-Джерси"(13
июня 1943 г.)стандартное
45,65
при полной загрузке
57,22
при предельной загрузке
59,30
лк "Миссури"(1945 г.)
при полной загрузке
57,54
лк "Висконсин"
при полной загрузке
57,22
Главные размерения, м
лк "Айова"
длина наибольшая
270,42
длина по ватерлинии
262,69
ширина максимальная
32,97
осадка при водоизмещении 43,88 тыс.т, м
8,74
осадка при водоизмещении 59,33 тыс.т, м
11,33
лк "Нью Джерси"
длина наибольшая
270,53
длина по ватерлинии
262,08
ширина максимальная
32,95
осадка при водоизмещении 43,94 тыс.т, м
8,75
осадка при водоизмещении 59,30 тыс.т, м
11,28
лк "Миссури", "Висконсин", "Иллинойс", "Кентукки"
длина наибольшая
270,43
длина по ватерлинии
262,13
ширина максимальная
32,97
осадка максимальная, м
11,51
Некоторые характеристики корпуса
высота по миделю, м
16,51
коэффициент общей полноты
0,593
коэффициент продольной полноты
0,596
коэффициент полноты миделя
0,996
мегацентрическая высота, м
2,82
Артиллерийское вооружение:
9х406-мм/50 (3x3) тип Мк 7 20х127-мм/38 (10x2) тип Мк 12
Зенитная артиллерия:
лк "Айова"
02.1943г. 60х40-мм/56; 60х20-мм/70 12.1955г. 76х40-мм/56; 52х20-мм/70 1957г. 80х40-мм/56
лк "Нью-Джерси"
05.1943г. 80х40-мм/56; 49х20-мм/70 12.1944г. 80х40-мм/56; 49х20-мм/70 08.1945г. 80х40-мм/56; 43х20-мм/70
лк "Миссури"
05.1943г. 80х40-мм/56; 43х20-мм/70 11.1945г. 80х40-мм/56; 43х20-мм/70
лк "Висконсин"
04.1944г. 80х40-мм/56; 49х20-мм/70 12.1944г. 76х40-мм/56; 51х20-мм/70
Конструкция корабля
Корпус корабля — гладкопалубный, разделен водонепроницаемыми перегородками на 32 отсека, с двойным дном, где располагаются топливные цистерны. Горизонтальными перекрытиями являются три палубы и около девяти платформ. В районе машинных (МО) и котельных отделений (КО) по бортам установлено множество продольных и поперечных переборок, образующих водонепроницаемые отсеки, являющиеся дополнительной защитой. Некоторые из этих отсеков также используются в качестве топливных цистерн.
