Линейные крейсера Англии. Часть III

Повышение давления пара позволило установить новые турбоагрегаты Парсонса с одноступенчатым редуктором простого типа суммарной мощностью, согласно Burt [3], 120000 л.с. или 3,33 л.с./т боевого водоизмещения, согласно Вгауег [4], 130000 л.с. или 3,61 л.с./т, вращавшие, как и прежде, 4 трёхлопастных винта. Это обещало поддержание гарантированной скорости хода 29 уз. Одновременно удалили поперечную переборку, ранее разделявшую котельные и машинные отделения, и вместо неё установили две новых. Так что в итоге, вместо двух отсеков, получилось три, из которых в носовом разместили турбины, в среднем редукторы, а в кормовом валопроводы и погреба боезапаса кормовой группы 114-мм орудий.

Продольные переборки, разделявшие машинные отделения на боковые и средние, оставили, но сделали их из листов стали марки DI. Помимо этого, в отсеках вспомогательных механизмов установили продольную переборку по диаметральной плоскости, увеличившую общее число турбинных и редукторных отсеков с шести до восьми. Несмотря на огромное увеличение водоизмещения, скорость хода по проекту модернизации составляла 30,75 уз., средняя скорость продолжительного полного хода 29,5 уз. при мощности 108000 л.с. Полный запас топлива равнялся 4613 т нефти и 244 т дизельного топлива.

Важной особенностью модернизации стала почти полная замена вспомогательных механизмов на новые, рассчитанные на давление пара 21,1 кгс/кв.см., и всевозможная замена пароприводных механизмов электроприводными. Так на корабле появилась электрогидравлическая система рулевого управления. Все пароприводные генераторы заменили на турбо- и дизель-генераторы. Установили более совершенные гидравлические насосы и компрессоры для сжатия воздуха. Заменили пароприводные якорные шпили на электроприводные. Усовершенствовали осушительную систему отсеков путем установки семи новых насосов производительностью 350 т/час.

Вторая важная особенность проведённой модернизации заключалась в полной замене всех установленных при постройке надстроек выше палубы бака. Новую навесную палубу (спардек) изготовили на всю ширину корабля. И хотя в результате этого противоминную артиллерию расположили ниже, стало возможным лучше защитить ее от непогоды и бурного моря.

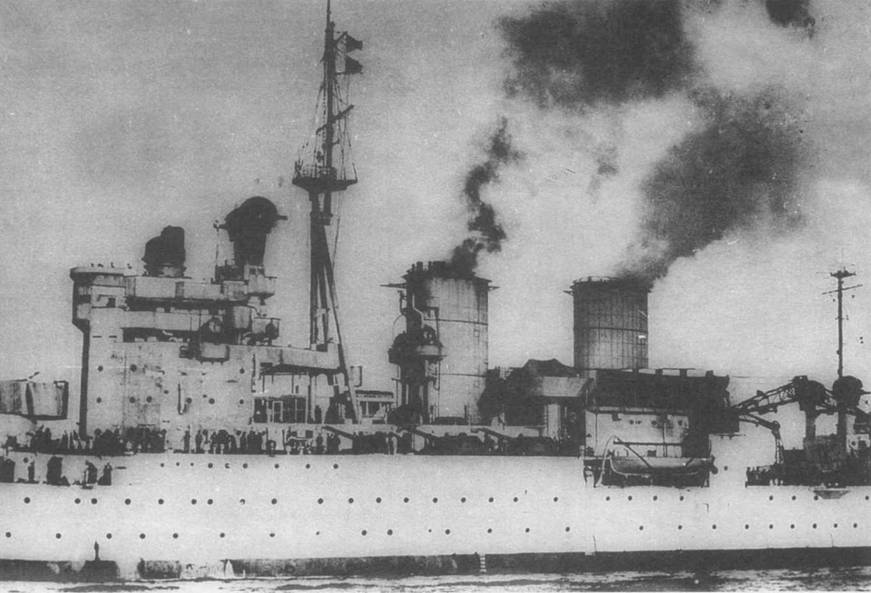

Линейный крейсер “Ринаун” после модернизации 1936-1939 гг.

Установленную при постройке переднюю надстройку демонтировали и новую носовую надстройку разместили непосредственно позади орудийной башни “В”, то- есть ближе к носовой оконечности, что ещё больше удалило её от дымовых труб.

Надстройка представляла собой спроектированную с учётом защиты от проникновения поражающих газов комбинацию палуб, платформ и мостиков, жилых и служебных помещений, размещения закрытого от непогоды командирского мостика, передней боевой рубки, различных боевых частей и служб, связанных с навигацией и управлением корабля. Носовая надстройка имела бронирование в виде 76-мм плит с лицевой стороны и боков и 51-мм сзади. В корму надстройка, вплоть до грот-мачты, продолжалась сигнальной палубой. На крыше надстройки расположили новый массивный бронированный купол с постом управления стрельбой центральной наводки и пост управления зенитной стрельбой.

Новая носовая надстройка заканчивалась двумя ангарами для самолётов, которые разместили побортно от задней дымовой трубы. В ангарах и на катапульте стояли четыре самолёта “Свордфиш TSR” или амфибии “Вальрус”. Большую часть спасательных катеров и шлюпок перенесли на крыши ангаров, там же установили шлюпбалки для их спуска-подъёма.

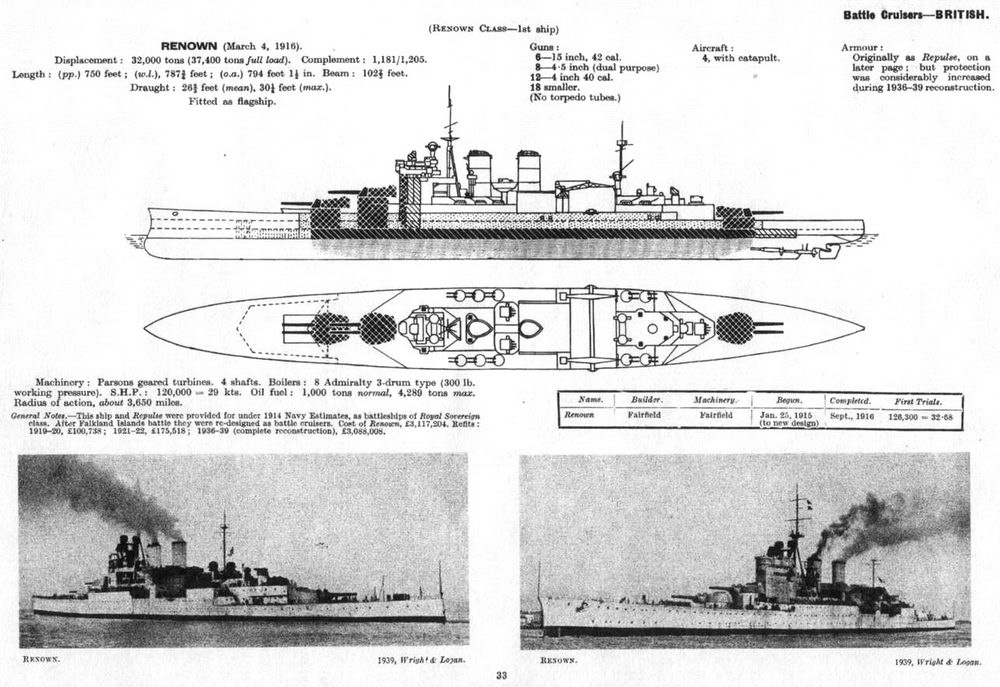

Линейный крейсер “Ринаун”.

(Сведения о корабле опубликованные в английском справочнике "JANE’S FIGHTING SHIPS". 1939)

Дальномерные посты распределялись следующим образом: в задней части башни “В” стоял дальномер с базой 9,14 м; восемь дальномеров с базой 4,57 м – из них по одному в задней части башен “А” и “Y”, по одному на бронированных куполах переднего и заднего постов управления стрельбой центральной наводки и четыре на постах управления стрельбой противоминного калибра; два дальномера с базой 2,74 м на нижнем мостике.

Прожекторы с диаметром зеркала 914- мм заменили на прожекторы с диаметром зеркала 1120-мм. В 1939 г. на крейсере имелось шесть прожекторов с диаметром зеркала 1120-мм (к 1945 г. их осталось только два), четыре с диаметром зеркала 610-мм и четыре сигнальных прожектора с диаметром зеркала 254-мм.

В кормовой части платформы мостика №2 в смежных помещениях разместили две радиолокационные станции типа 282 с антеннами поверх постов управления стрельбой зенитных автоматов.

Установили три радиолокационные станции типа 283. Две из них разместили в смежных рубках на платформе мостика №1, а третью на кормовой надстройке. Антенны станций смонтировали поверх постов управления стрельбой зенитных автоматов, одним из которых заменили кормовой пост управления стрельбой зенитных автоматов, а два других установили на месте дальномеров с базой 2,74 м на нижнем мостике. На “морской звезде’4 фок-мачты разместили радиолокационную станцию типа 283 с рубкой управления и антенной.

На платформе мостика №2 установили рубку с оборудованием среднечастотного пеленгатора типа FM-2. Пелен^аторные рамки неподвижно закрепили на передней стенке мостика.

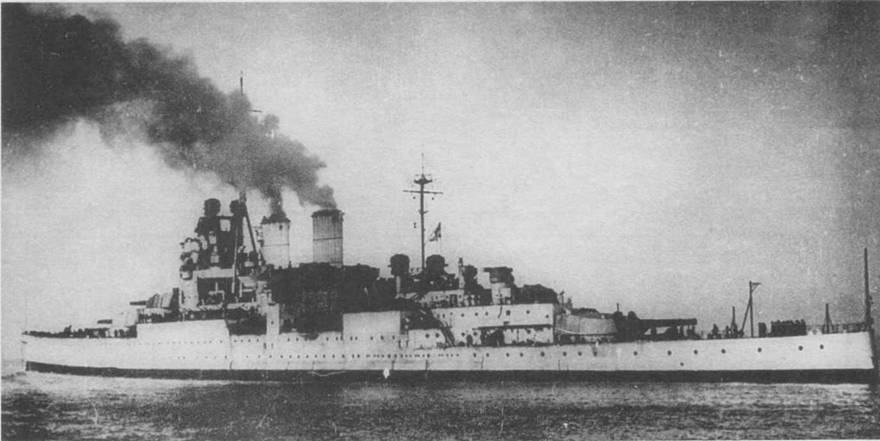

Линейный крейсер “Ринаун” после модернизации 1936-1939 гг.

Ходовые испытания “Ринауна” проводили 10, 11, 14 и 15 мая 1939 г. в районе Толланда при водоизмещении 30948- 32253 т. Во время испытаний на мерной миле в первом пробеге энергетическая установка крейсера развила мощность 3742 л.с., что при частоте вращения валов в среднем 87,5 об/мин. обеспечило кораблю скорость хода 9,88 уз.

Во втором пробеге при мощности 13061 л.с. и средней частоте вращения валов 137 об/ мин. корабль развил скорость хода 15,63 уз., в пятом пробеге при 35264 л.с. и 188,5 об/ мин. 21,12 уз. В последнем, семнадцатом пробеге крейсер, имея водоизмещение 32800 т, развил мощность 120951 л.с. (увеличение на 0,8%), что обеспечило кораблю скорость хода 29,62 уз.

Учитывая, что пробеги проводились на мелководье, произвели перерасчёт, который показал в связи с этим потерю скорости хода 0,75 уз. Эта величина подтвердилась впоследствии, когда корабль в море развил скорость 30,1 уз. при водоизмещении 34800 т.

Артиллерийские стрельбы прошли практически без замечаний. Новые 114-мм универсальные орудия вполне оправдали возложенные на них ожидания. Некоторые сложности выявились в связи с неудачным расположением компасной площадки, персоналу которой оказалось довольно трудно нести службу. Связано это было с тем, что завихрения воздуха, возникающие позади купола поста управления стрельбой центральной наводки, создавали обратную по направлению тягу воздуха в задней части компасной платформы, в районе зенитных постов наблюдения и на прожекторных площадках. К удовольствию офицеров корабля, во время испытаний задымленности на надстройках и платформах, как и в районе катапульты и далее на юте не наблюдалось.
