Дальномерно-ходовая рубка конструктивно была выполнена подобно нижерасположенной боевой, но толщина плит вертикальной брони и двери составляла 2 дм, высота 6 фт 11 1/4 дм, двери — 3 фт 9 дм. Носовая плита выполнялась из маломагнитной стали, остальные из крупповской нецементированной. Визирные отверстия высотой 11 дм в вертикальной броне от средней линии визира до нижней кромки крыши отстояли на расстоянии 1 фт 9 дм. Крыша была из маломагнитной стали толщиной 2 дм.
Кормовая артиллерийская рубка по окружности собиралась из трех плит крупповской цементированной стали высотой 6 фт 3 дм и толщиной 3 1/ 8дм, соединенных, как в дальномерной, в замок. Визирные 3-дм отверстия в вертикальной броне от средней линии визира до нижней кромки крыши отстояли в 12 дм. Пол рубки из крупповской нецементированной брони толщиной 1 1/2 дм
| По проекту | Действительное | |
| 1. Корпус стальной | 5266,4 | 4966,9 |
| 2. Деревянные части корпуса | 257,5 | 279.3 |
| 3. Внутреннее устройство (мебель, погреба) | 126,9 | 272.7 |
| 4. Дельные вещи | 128.2 | 165.9 |
| 5. Вспомогательные судовые устройства и механизмы | 239,7 | 274,9 |
| 6. Отдельные механизмы и устройства для судовой жизни | 483,4 | 472,4 |
| 7. Снабжение: якоря, цепи, шкиперское и другие принадлежности | 222,0 | 222,0 |
| 8. Шлюпки | 43,3 | 38,5 |
| 9. Мачты, стеньги, рея, такелаж | 20.0 | 30.5 |
| 10. Подкрепления башен, отнесенные к корпусу (подачные трубы) | 362,2 | 397,0 |
| 11. Устройства механизмов 12-дм и 8-дм башен | 852,0 | 852,0 |
| 12. Броня 12-дм и 8-дм башен | 998,7 | 1041,2 |
| 13. Броня борта, траверзов, казематов, котельных кожухов, бортовых переборок | 2401,1 | 2515,4 |
| 14. Броня боевых рубок | 128,0 | 133,0 |
| 15. Броня палуб и броневых колосников | 1161,5 | 1477,6 |
| 16. Главные механизмы и котлы | 1831,1 | 1831,1 |
| 17. Машинные материалы | • | 20,0 |
| 18. Уголь при нормальном запасе | 803,2 | 800,0 |
| 19. Судовые запасы | 170,0 | 130,0 |
| 20. Артиллерия и боевые запасы | 1370,6 | 1360.8 |
| 21. Минное устройство и запасы | 62,1 | 53.9 |
| 22. Экипаж | 125,0 | 125.0 |
Курс проектирования судов, составленный профессором К. Боклевским для студентов кораблестроительного отделения СПб Политехнического института, СПб, 1904/1905. Литографированное издание кассы взаимопомощи студентов Политехнического института. 1905., с. 436).
Элеваторы подачи 8-дм и 120-мм боеприпасов к их орудиям защищались броневыми 1-дм трубами, установленными в расстоянии 2 дм от хода элеваторов. Труба по окружности состояла из двух частей, соединенных наружными стыковыми планками. Поверх
люка элеватора каждая труба выступила на 4 дм. Четыре броневых трубы для элеваторов 8-дм орудий весили около 4,9 т, четыре трубы 120-мм элеваторов — около 5,3 т.Вооружение корабля изготовил Обуховский завод (четыре 12-дм орудий длиной ствола 40 калибров, четырнадцать 8-дм орудий длиной ствола 50 калибров, двенадцать 120-мм орудий длиной ствола 45 калибров, а также четыре 47-мм салютных пушки и шесть 3-линейных пулеметов системы Максима, из которых четыре шлюпочных и два десантных).
По сведениям спецификации и "Судового списка" за 1914 г., дальность стрельбы башенных 12-дм орудий при угле возвышения 35° составляла 110 каб., скорострельность 1,2 выстрела в минуту, комплект на орудие равнялся 70 снарядам и зарядам. Башенные 8-дм орудия при угле возвышения 25° обладали дальностью стрельбы 95 каб., казематные (угол возвышения 20°) — 90 каб., скорострельность 2 и 2,5 выстрела в минуту соответственно, боевой запас — 110 выстрелов на орудие обоих видов установок.
120-мм орудия при угле возвышения 20° обладали дальностью стрельбы 65 каб., скорострельностью 7 выстрелов в минуту, боезапасом по 200 выстрелов. Спецификацией предусматривалось для 120-мм орудий достичь углов возвышения 25°, но местные условия установок, видимо, этого не позволили. Углы снижения орудий по спецификации составляли для 12-дм и 8-дм орудий: — 5°, для 120-мм — 7°.

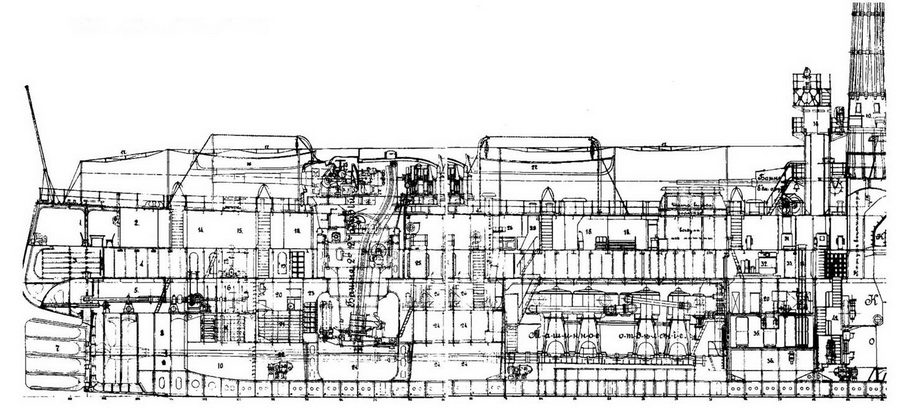

Линейный корабль "Андрей Первозванный" (Продольный разрез корпус от 64 до 111 шп).
Башенные установки относятся к виду наиболее сложных боевых устройств, которые по многообразию выполняемых операций, насыщенности механизмами и сегодня остаются особо выдающимися произведениями человеческого ума. Установки "Андрея Первозванного", как и сам тип корабля, завершали собой этап их развития. В русском флоте наибольшим опытом обладал С-Петербургский Металлический завод. Конструкция, предложенная им для "Андрея Первозванного", представляла развитие типа башен для броненосцев предшествовавшей серии "Бородино". Сохраняя прежний двухорудийный тип и удлиненно-цилиндрическую форму вращающейся части башен, завод в конструкции для 12-дм орудий добился устранения ее особенно уязвимого узла, примыкающего к бортам башни вращающегося с ней "навеса". Необходимость в этом навесе, который на броненосцах серии "Бородино", служил для прикрытия колодца неподвижного барбета башни, теперь была устранена благодаря более соразмерным соотношениям контура башни в плане с расположенным над ней барбетом. Теперь барбет вписывался в габарит вращающей части башни и полностью охватывался нависающими над ними плитами вертикальной брони. Тем самым уменьшился риск заклинивания башни при попадании снаряда в стык брони и барбета. Еще ближе к типу новейших были башни 8-дм орудий, на которых с лобовой части был предусмотрен скос крыши, увеличивавший возможность рикошетирования попавшего в нее снаряда.
Но остался, однако, неустранимым главный унаследованный от предшествовавших типов недостаток — их цилиндрическая, хотя и вытянутая по длине конструкция. Это заставляло в вертикальной лобовой брони прорезать амбразуры значительно большей величины, чем при наклонном ее положении. Соответственно меньшими были ослабление плиты вырезом амбразуры и вероятность поражения прислуги башни. Изготовление круговой брони с двумя амбразурами заставляло из технологических соображений изготовлять лобовые плиты из двух половин со стыком в самом уязвимом месте — между амбразурами. Невыгодными вертикальные плиты были и с точки зрения сопротивляемости ударам снарядов. На малых и средних расстояниях, где скорость снаряда велика, удар приходится по плите нормально, а не под большим углом, как было бы с наклонной плитой. На больших же расстояниях угол встречи уже не имеет существенного значения, так как удар снаряда происходил со значительно уменьшившейся за время полета скоростью. В цилиндрических башнях сложнее решалась и проблема уравновешивания, отчего башни "Андрея Первозванного" отличались удлиненной формой.

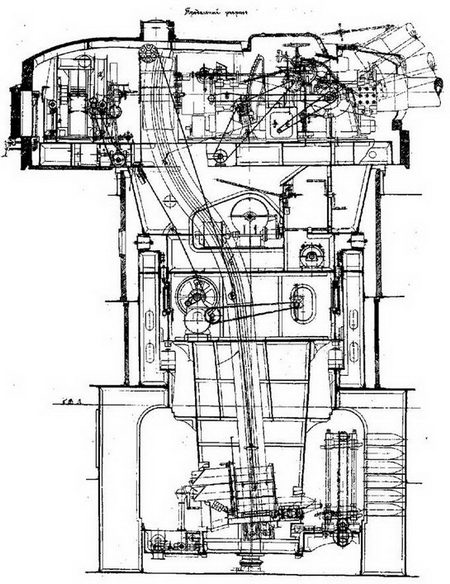

Линейный корабль "Андрей Первозванный" Продольный разрез башенной установки для 12-дюймовых орудий Из фондов библиотеки Государственного Морского Технического университета (б. Ленинградский Кораблестроительный институт)
Вертикальное наведение (обоими орудиями или порознь), так же как и горизонтальное, выполнялось электроприводом или вручную с соответствующим переключением передач. Первым способом 12дм башня при крене 8° поворачивалась на 1 80° в течение 1 минуты. Ручное вращение действием добавочных цепных колес при тех же условиях и усилий на рукоятках 10 человек осуществлялось за 8 минут.
