Данное правило нужно установить для каждого адреса, учет которого вы хотите вести. А просмотреть статистику можно с помощью команды:
Как
Здесь видно, что клиент ААА.ААА.ААА.ААА получил 308 байт или 4 пакета. В данном случае в качестве пакетов вступали пакеты протокола ICMP. Правило установлено таким образом, что учет ведется по всем интерфейсам (ifname=any), из любого источника, то есть адреса (source=anywhere) и учитываются все протоколы (prot=all). Аналогично можно установить правило для учета данных, полученных от клиента. Только в этом случае необходимо будет использовать цепочку input. Вам нужно установить это правило, потому что обычно считается не только исходящий, но и входящий трафик клиента, если ваш сервер, например, выступает в роли шлюза.
Можно также использовать данные, взятые из аппаратного маршрутизатора Cisco. Кстати, через Cisco работает популярная программа tacacs+. Эта программа используется для учета времени работы пользователей в системе. И именно эта программа используется рядом провайдеров при организации dialin-доступа. Программа доступна по адресу ftp.vsu.ru/pub/hardware/cisco/tacacs/tac+ia-0.96pre9.3.tar.gz
Очень полезна также программа useripacct. Она позволяет узнать о трафике каждого пользователя.
Считать трафик можно также программой trafshow, которую вы найдете на прилагаемом компакт-диске. Эта программа считает только локальный трафик (сколько байтов принял и передал данный компьютер и от кого он принял и кому передал). Поэтому, установив ее на шлюзе, можно вполне контролировать трафик всей сети (см. рис. 8.8). Кроме того, немного изменив исходный код trafshow, можно заставить ее отображать не только IP-адреса или доменные имена компьютеров вашей сети, но и МАС-адреса. Исходный код этой программки вы также найдете на компакт-диске.

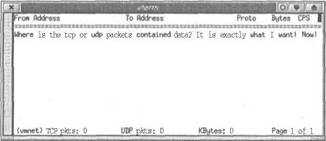

Рис. 8.8. Программа trafshow
Как я уже писал, можно привести сотни способов учета трафика, а пользоваться вы все равно будете одним. Причем, в большинстве случаев, это будет способ, который вы «изобретете» сами, написав сценарий для обработки данных статистики.
К другим способам учета трафика можно отнести учет с использованием протокола SNMP. Именно по этому протоколу работает программа MRTG . Программа MRTG предоставляет очень удобные средства для подсчета трафика: подсчет для всей сети и для отдельного узла, генерирование отчетов и диаграмм в формате HTML и многое другое.
Программа MRTG (The Multi Router Traffic Grapher) предназначена для мониторинга загрузки канала за сутки, неделю, месяц и год. Программа MRTG умеет рисовать красивые картинки в формате PNG, которые отображают состояние канала за определенный период времени.
Пример использования вы можете увидеть на сайте: http://www.stat.ee.ethz.ch/mrtg/
Для работы mrtgнам потребуется маршрутизатор, поддерживающий протокол SNMP. В этой же главе будет рассмотрен пример, позволяющий обойтись без маршрутизатора и вообще не использовать протокол SNMP. Общая конфигурация сети должна выглядеть примерно как на рис 8.9.
Рис. 8.9. Конфигурация сети
Из
рисунка видно, что наша сеть получает доступ к Internet через SNMP-маршрутизатор. Компьютер MRTG — это узел локальной сети, на котором установлена программа MRTG. Программа MRTG будет периодически запускаться на узле MRTG, обновляя информацию о трафике. Пользователи локальной сети могут ознакомиться с этой информацией по протоколу HTTP. Естественно, на узле MRTG должен быть установлен Web-сервер.Перед установкой программы убедитесь в наличии следующих библиотек:
1. gd ;
2. libpng ;
3. zlib .
Загрузить последнюю версию MRTG можно по адресу: http://ee-staff.ethz.ch/~oetiker/webtools/mrtg/pub.
Если вы используете операционную систему RedHat версии 7 или выше, программа MRTG, скорее всего, будет уже у вас установлена. Мы не будем скачивать исходные тексты программы, а сразу воспользуемся уже собранным пакетом rpm. Установим mrtg командой:
После установки нужно подготовить программу к первому запуску, то есть указать, откуда получать сведения о трафике.
Программа MRTG состоит из трех частей:
1. cfgmaker — утилита для создания конфигурационного файла.
2. indexmaker — утилита для создания файла index.html — страницы краткого обзора, дающую вам общее представление о всех целях, которые вы контролируете. О целях мы поговорим немного позже.
3. mrtg — сам mrtg.
Первый конфигурационный файл удобно создать с помощью программы cfgmaker, а потом добавить в него дополнительные параметры.
Введите команду:
Теперь разберемся, что все это означает. Прежде всего, напомню, что означает наклонная черта: это просто перенос строки. Когда вы будете вводить команду, вместо наклонной черты используйте пробел как разделитель параметров. Наклонная черта используется, когда команда не помещается в командной строке.
Параметр WorkDir задает рабочий каталог. В этот каталог будут помещены html-файлы и рисунки — отчеты о трафике. Каталог /var/www/html/, как вы уже успели заметить, является корневым каталогом нашего Web-сервера, поэтому для просмотра статистики нужно ввести следующий URL в окне браузера: http://host/mrtg/
Кроме параметра WorkDir имеются также параметры HtmlDir и ImageDir.
В эти каталоги будут помещены html-файлы и картинки. При определении этих параметров нужно учитывать, что параметр WorkDir имеет приоритет над параметрами HtmlDir и ImageDir и поэтому, если указан параметр WorkDir, mrtg поместит отчеты и картинки именно в этот каталог, а значения параметров HtmlDir и ImageDir будут проигнорированы.
Группа глобальных параметров Options управляет построением изображения. Параметр bits означает, что мы измеряем трафик в битах, поэтому все числа нужно умножить на 8. Второй параметр, growright, указывает направление оси времени. Позже мы рассмотрим все параметры подробнее.
Параметр output программы cfgmaker задает имя конфигурационного файла, который будет создан.
Примечание. Параметры WorkDir и Options являются параметрами программы mrtg, а параметры global и output — параметрами программы cfgmaker.
Параметр community@router указывает имя сообщества SNMP-устрой-ства. В нашем случае — это наш SNMP-маршрутизатор. Обычно используется имя сообщества public. За более точной информацией обратитесь к администратору SNMP-маршрутизатора. Вместо имени узла в этом параметре можно указать IP-адрес, например, public@192.168.1.1.
