Linux

scanimage –help -v –device scanner:/dev/usb/scanner0

Вы должны увидеть нечто, подобное приведенному ниже:

–mode Binary|Gray|Color

–depth 8|16

–halftoning

–dropout None|Red|Green|Blue

–brightness -4..3

–sharpness -2..2

–gamma-correction

–color-correction –resolution

50|60|72|75|80|90|100|120|133|144|150|160|175|180|200|216|240|266|300|320 I 350|360|400|480|600|720|800|900|1200|1600|1800|2400|

–threshold 0..255

–mirror[=(yes|no)]

–speed[=(yes|no)]

–auto-area-segmentation[=(yes|no)]

–zoom 50..250

–preview[=(yes|no)]

–preview-speed[=(yes|no)]

–source Flatbed|Transparency Unit

–film-type Positive Film|Negative Film

–focus-position Focus on glass|Focus 2.5mm above glass

Программное обеспечение (frontend) для пакета SANE

На сайте SANE заявлено о наличии в данный момент ряда программ для сканирования с помощью SANE. Рассмотрим их поподробнее.Xsane

Графическая программа под X Window для сканирования. Поддерживает следующие возможности:

• сканирование и просмотр изображения в формате JPEG, PNG, PNM, PS, RAW, TIFF;

• отправку отсканированного изображения по факсу с помощью специальной утилиты;

• отправку отсканированного изображения по электронной почте с помощью специальной утилиты;

• управление гамма-коррекцией;

• встраивается в качестве plug-in в GIMP;

• работу в следующих операционных системах:

– UNIX (Linux);

– OS/2 с X11;

– Windows 9x/NT/2000.xscanimage

Программа для сканирования в среде X Window. По сравнению с Xsane имеет слишком мало возможностей:

• сохраняет сканированное изображение в файл в формате PNM;

• встраивается в качестве plug-in в GIMP.Quitelnsane

Программа работает в среде X Window и позволяет сканировать и сохранять изображения. Базируется на библиотеке Qt.FIScan

Программа работает в среде X Window и позволяет сканировать и сохранять изображения. Базируется на библиотеке FLTK.

scanimage

Утилита командной строки для сканирования изображений. Неудобна в использовании, зато работает в текстовом режиме.TkScan

Как написано на сайте SANE – очень приятный графический интерфейс, который поддерживает сканеры Mustek, используя утилиту scanimage, входящую в состав SANE.saned

Сетевой демон для удаленного сканирования. Существуют же сканеры с автоподачей оригиналов.scanadf

Утилита командной строки, позволяющая задействовать дополнительные возможности сканеров с автоподачей оригиналов.scanIite

Утилита для сканирования изображений, написанная на Java. В настоящее время находится в стадии beta-тестирования.xcam

Ерафическая утилита для фотокамер. Немного не по теме данной главы, но эта программа входит в SANE.Staroffice v5.2

Этот офисный пакет содержит простой интерфейс для сканирования, который использует SANE.NSane

Ерафическая программа по взаимодействию с SANE в NeXTStep.

Программа VueScan

VueScan позиционируется разработчиками как альтернатива SANE. Включает библиотеку драйверов сканеров и графическую оболочку в одной программе. Исходные тексты программы не публикуются. Распространяется как Shareware – без оплаты не сохраняет сканированные изображения. Ориентирована на слайд-сканеры: поддерживает инфракрасный канал, фокусировку, установку времени экспозиции, пакетную обработку, многократное сканирование. Содержит специальные фильтры обработки изображений для пленки: удаление зерна, восстановление блеклых цветов.

Ссылки

• www.bog.pp.ru – Сергей Богомолов. Hardware: Использование USB-сканера в Linux.

• www.digitalware.ru/static/dwscanners/ – обзор сайтов, посвященных сканерам и сканированию.

• www.hamrick.com/vsm.html – официальный сайт VueScan – программы для сканирования, содержащей набор драйверов для сканеров.

• www.scaner.ru – сайт, посвященный сканерам.

• www.scaners.ru – сайт, посвященный сканерам.

• www.buzzard.org.uk/jonathan/scanners-usb.html – список USB-сканеров, поддерживаемых SANЕ.

• www.mostang.com/sane – официальная страница пакета SANE.

• panda.mostang.com/sane/sane-backends.html – поддерживаемые сканеры.

• www.qbik.ch/usb/devices/devices.php – список USB-устройств, более или менее поддерживаемых Linux, с отзывами владельцев.

• www.epsondevelopers.com/lscan.jsp – страница на сайте Epson о драйверах сканеров для Linux.

• www.xsane.org – официальный сайт Xsane.

• www.hamrick.com/vsm.html – сайт программы VueScan.• sunsite.unc.edu/pub/Linux/apps/graphics/capture/ – месторасположение программы TkScan.

Глава 37 Различная «экзотическая» периферия и внешние устройства

В этой главе пойдет речь о таких устройствах, с которыми большинству пользователей, вероятно, в обычной жизни еще не довелось сталкиваться. Например – карманный персональный компьютер (КПК, PDA) или мобильный телефон с инфракрасным портом. Или цифровой фотоаппарат. Одним словом, экзотика, которая медленно становится нормой жизни. И основная проблема – каким образом компьютеру обмениваться информацией с этими приборами? Как обычно, производители всевозможных электронных устройств позаботились о программном обеспечении для Windows, а для альтернативных операционных систем практически ничего нет. Попробуем устранить этот недостаток и рассказать о программном обеспечении для синхронизации информации между Linux и вашими электронными новинками.

Linux и телефоны Nokia

Пожалуй, добрая треть мобильных телефонов, находящихся в эксплуатации у нашего населения, – это аппараты финской фирмы Nokia. Вы не замечали, что обыкновенная записная книжка, по крайней мере, по части записи телефонов, для вас – уже прошедшее время? Что все телефоны находятся либо в памяти вашего мобильного телефона, либо на его же SIM-карте? А не задумывались ли вы о перспективе потери мобильного телефона или выходе его из строя? Ведь в таком случае вы потеряете все телефонные номера, которые собирали на протяжении, наверное, целого года. Перспектива не радужная… Руками переписывать всю информацию с дисплея телефона на бумажку? Многие, наверное, уже забыли, как авторучку держать, все время на компьютере да на компьютере. Надо бы для этого компьютер и приспособить.

А в этом нам поможет замечательная программа Gnokii (рис. 37.1). Уже из логотипа понятно ее назначение.

Рис. 37.1. Логотип программы Gnokii

Программа предназначена для работы с мобильными телефонами фирмы Nokia. Ниже приведен список полностью поддерживаемых мобильных телефонов:

• Nokia 6130;

• Nokia 6150;

• Nokia 6190;

• Nokia 5110;

• Nokia 5130;

• Nokia 5190;

• Nokia 3210;

• Nokia 3110;

• Nokia 3810;

• Nokia 8110;

• Nokia 8110i;

• Nokia 2110;

• Nokia 2140;

• Nokia 6080;

• Nokia 640;

• Nokia 5160;

• Nokia 6160;

• Nokia 6185.

Как видите, список полностью поддерживаемых телефонов не очень велик, однако частично поддерживаемых моделей телефонов не меньше. Причем среди них попадаются как GSM– так и NMT-модели. Соединение с телефоном может производиться через специальный кабель, подключаемый к последовательному порту компьютера и телефону, или через инфракрасный порт.

На рис. 37.2 изображен внешний вид программы Gnokii.

Рис. 37.2. Внешний вид программы Gnokii

Для конфигурирования телефона следует зайти в соответствующее меню (рис. 37.3).

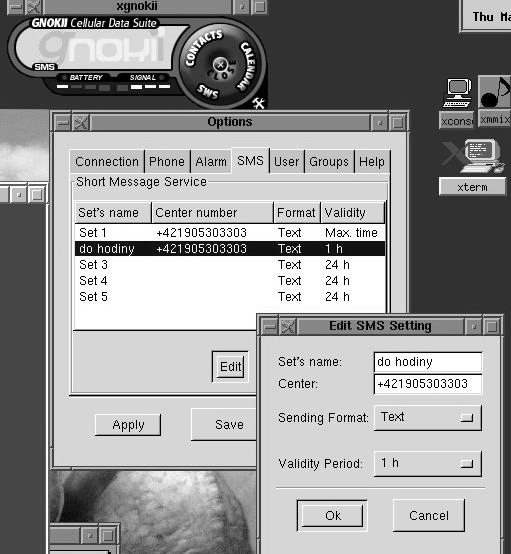

Рис. 37.3. Конфигурация номеров центра SMS-сообщений в программе Gnokii

Для резервного копирования данных необходимо выполнить простую операцию (рис. 37.4).

Рис. 37.4. Резервное копирование телефонных номеров из телефона программой Gnokii

Если ваш телефон подключен к компьютеру и запущена программа Gnokii, вы можете использовать программу для набора телефонного номера и звонка, отсылки SMS-сообщений (рис. 37.5), редактирования телефонной книги и т. п.

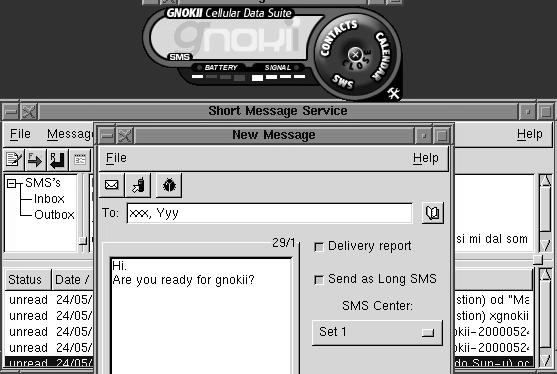

Рис. 37.5. Отсылка SMS-сообщения при помощи программы Gnokii

В общем, нужная программа. К сожалению, автору неизвестно о существовании подобного программного обеспечения для мобильных телефонов других производителей. Правда, создатели программы Gnokii обещают в следующих версиях программы поддержку телефонов Ericson, но пока этого еще нет.

Linux и КПК

Существует еще один класс устройств, которому не менее, а, пожалуй, и в большей степени необходима синхронизация с компьютером – карманные персональные компьютеры (КПК). Эти устройства можно условно разделить на четыре ветви:

• устройства, работающие под управлением операционной системы Palm OS;

• устройства, работающие под управлением операционной системы Ерос OS;

• устройства, работающие под управлением операционной системы Windows СЕ;

• устройства, работающие под управлением других операционных систем.

Синхронизации КПК с операционными средами первых двух типов и компьютером под управлением операционной системы Linux мы и рассмотрим далее.

Linux и Palm

КПК под управлением операционной системы Palm OS великое множество – это и собственно КПК производства фирм Palm, Sony и Handspring и множество КПК менее именитых производителей.

Для того чтобы соединить КПК под управлением операционной системы Palm OS и компьютер под управлением Linux, ничего сверхординарного ненужно – два устройства, так называемый кредл (от англ. cradle , колыбель – специальная подставка с разъемом для подключения к компьютеру и подзарядки) для синхронизации или инфракрасный порт на компьютере (в КПК он уже присутствует) и программа для синхронизации компьютера и КПК.

Для комфортной работы с КПК под управлением операционной системы Palm OS есть множество программ, но все эти программы используют в своей работе программный пакет, называемый Pilot-Link. В этом пакете есть все необходимое для работы с КПК под управлением операционной системы Palm OS. Однако в большинстве случаев вы не будете использовать этот пакет в полной мере, поскольку значительная часть утилит с успехом заменяется более удобной и красивой программой, работающей в X Window.После установки программы Pilot-Link необходимо указать, к какому последовательному порту и на какой скорости подключен ваш КПК. Проще всего добавить следующие строки в файл /etc/profile:

export PILOTRATE=115200 export PILOTPORT=/dev/ttyS1

Здесь:

• PILOTRATE – скорость передачи данных от КПК к компьютеру. Эту скорость желательно установить как можно больше, в идеале – 115 200 бит/с. Однако, если вы для связи пользуетесь инфракрасным портом – могут возникнуть проблемы, особенно если ваш стол с компьютером стоит возле окна, и на улице вовсю светит солнце. Тут, как обычно, выхода два: или зашторить окно или понизить скорость передачи информации;

• PILOTPORT – эта переменная указывает, к какому порту подключен кредл синхронизации с КПК.pilot-xfer

Утилита для синхронизации КПК и компьютера в консольном режиме. Ниже приведены основные опции командной строки этой программы:

• -b [каталог] – делает полную копию содержимого памяти КПК в указанный каталог;

• -u [каталог] – производит обновление копии памяти КПК в каталоге;

• -s [каталог] – синхронизирует каталог и память КПК;

• -r [каталог] – переносит содержимое каталога в память КПК;

• -i файлы — инсталлирует в КПК указанные файлы;

• -m файлы — инсталлирует в КПК те файлы, которых в нем нет;

• -f база — забирает соответствующую базу из КПК;

• – d база — удаляет из памяти КПК соответствующую базу.Программы под X Window

Консольный режим хорош своим минимализмом, но иногда хочется красоты и удобства. Пойдем за ними на сайт www.freshmeat.net. В поле ввода поисковой системы сайта введем слово pilot и получим достаточно длинный список, в котором найдется десятка полтора программ, предназначенных для работы с КПК. Рассмотрим несколько из них.

gnome-pilot

Программа, являющаяся частью проекта GNOME, позволяет синхронизировать КПК с компьютером, устанавливать и удалять приложения, править записную книгу и т. п.

J-Pilot

Все, что написано о предыдущей программе, можно смело сказать и о программе J-Pilot. Внешний вид программы изображен на рис. 37.6.

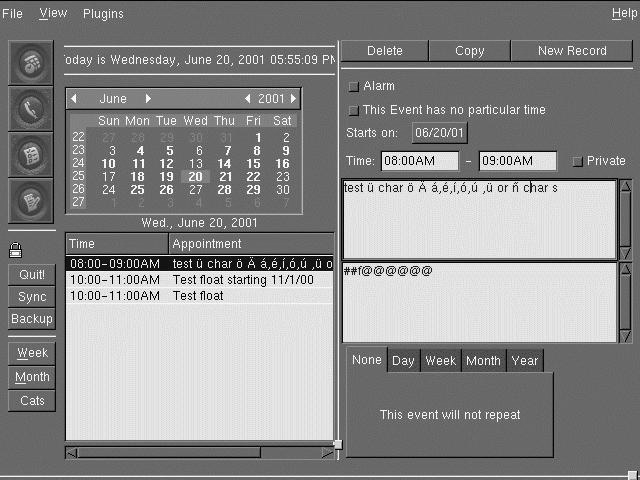

Рис. 37.6. Программа J-Pilot

KPilot

Программа для синхронизации КПК и компьютера, является частью проекта KDE. Внешний вид программы представлен на рис. 37.7.

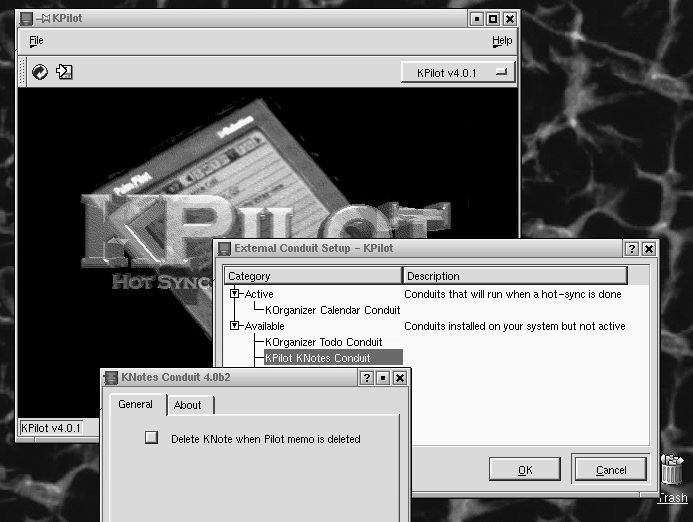

Рис. 37.7. Программа KPilot

Linux и Psion

Еще одним большим классом КПК являются устройства под управлением операционной системы Ерос производства английской фирмы Psion. Как правило, это более мощные устройства, со значительно большим экраном и объемом памяти, чем устройства на базе операционной системы Palm OS. Еще одним немаловажным достоинством КПК Psion является наличие клавиатуры. Как и предыдущий класс КПК, Psion может соединяться с компьютером по последовательному интерфейсу или через инфракрасный порт. К сожалению, из-за политики фирмы Psion большого количества программного обеспечения для синхронизации Linux и Psion не появилось. Рассмотрим то, что есть.PsiLin

Функциональный аналог программы PsiWin, написанной для Windows. Позволяет синхронизировать КПК и компьютер, производить резервное копирование, загрузку файлов на КПК.plptools

Программное обеспечение для связи КПК и компьютера. В частности, позволяет подмонтировать память КПК или работать с КПК как с сервером FTP.kpsion

Программное обеспечение, разработанное для использования в среде KDE. Предназначено для связи с КПК, в состав входит утилита для конвертирования документов формата Psion Word в форматы HTML или ТХТ. К сожалению, поддержка данного пакета прекращена.p3nfs/p5nfs

Утилита для монтирования памяти КПК с использованием NFS.Psiconv

Утилита для конвертирования документов формата Psion Word в форматы HTML или ТХТ.

Linux и TV Tuner

Помимо различных устройств, предназначенных для работы, к компьютеру можно подключить и устройства для развлечений. Одним из таких устройств является плата телевизионного приемника (TV-тюнер), зачастую совмещенная с радиоприемником. Для нормального функционирования такого тапа устройств необходимы две вещи – драйверы (и корректная их настройка) и соответствующие программы для просмотра телевизионных передач. Начнем с настройки драйверов.

Ключевое слово для нас при поиске информации – video4linux или video4linux2 – набор драйверов и документации для обеспечения поддержки видео под Linux.

Как правило, практически все платы TV-тюнеров используют в качестве центрального элемента одну из следующих микросхем:

• Bt848;

• Bt848a;

• Bt849/Bt878;

• Bt879.

Для обеспечения работы TV-тюнера необходимо выполнить несколько условий.

1. Иметь настроенную звуковую карту, поскольку звук с TV-тюнера передается по кабелю на вход звуковой карты.

2. Скомпилировать ядро операционной системы Linux с поддержкой следующих функций:

– установить поддержку ядром операционной системы драйвера bttv;

– установить поддержку I2С-интерфейса;

– установить поддержку I2C bit-banging интерфейса;

– в секции Multimedia Devices включить поддержку Video For Linux и установить ВТ8ХХ Video For Linux как модуль.

3. Проверить наличие устройства /dev/video* и если таковое отсутствует – создать его следующими командами:

– cd /dev;

– ./MAKEDEV video.4. После компиляции и установки ядра операционной системы Linux и модулей перегрузить компьютер и выполнить команду:

/sbin/insmod bttv

5. В документации на вашу плату найдите точное ее название, а в документации на драйвер bttv выясните, поддерживает ли драйвер эту карту.

После выполнения этих условий можно переходить к настройке платы TV-тюнера.

Для проверки работоспособности платы TV-тюнера, а так же для подборки параметров для драйвера необходимо использовать какое-то программное обеспечение, способное работать с video4linux. Пожалуй, самый оптимальный вариант – пррименить программу xawtv, которая примечательна тем, что использует библиотеку libXaw и не требует никаких дополнительных специфических библиотек для компиляции.

Самый простой вариант заставить вашу плату TV-тюнера функционировать – попытаться, чтобы программное обеспечение самостоятельно определило ее тип. К сожалению, такая удача бывает не часто, поэтому нам ничего не остается, как внимательно изучить сопровождающую плату TV-тюнера документацию. Находим точное название платы и фирму-производителя и ищем это устройство в списке поддерживаемых драйвером bttv TV-тюнеров, где и определяется необходимый нам для успешного использования драйвера номер карты TV-тюнера. Если же ваше устройство в указанном списке отсутствует, остается только одно – настройка устройства методом подбора.

Для этих целей воспользуемся программой xawtv. После установки программы нам необходимо подправить конфигурационный файл. xawtv.

Небольшое отступление -y нас используется стандарт телевизионного вещания SECAM D/K, поэтому при редактировании конфигурационного файла. xawtv выставлен тип кодировки зесйм. Помимо этого, при настройке драйвера bttv необходимо выставить переменную tuner type. Для большинства плат TV-тюнеров и стандарта SECAM подходит tuner type=3. Однако для некоторых разновидностей плат переменной tuner type надо присвоить значение 1 или 5.Конфигурационный файл. xawtv приведен ниже:

[global]

fullscreen = 800 х 600

freqtab = europe-east

pixsize = 128 x 96

pixcols = 1jpeg-quality = 75

[defaults]

norm = SECAM

capture = oversource = Television

В этом файле мы определили размер изображения, частотную таблицу каналов, качество jpeg-сжатия, стандарт телевизионного изображения и источник сигнала.

Теперь необходимо подобрать для драйвера bttv номер типа TV-тюнера, при котором наша плата будет нормально функционировать.

Алгоритм подбора следующий:

1. Устанавливаем модуль ядра операционной системы, поддерживающий i2c:

modprobe i2c

2. Устанавливаем модуль ядра операционной системы, поддерживающий стандарт SECAM:

modprobe tuner type=3

3. Устанавливаем модуль ядра операционной системы с драйвером bttv и типом карты TV-тюнера, равным 1:

modprobe bttv card=1

4. Затем запускаем программу xawtv:

xawtv &

5. Далее, с помощью клавиш < ^ > и <v> находим телевизионный канал, а с помощью клавиш <<> и <>> производим точную подстройку.

Проверяем, как выводятся изображение и звук. Если телепередача не выводится нормально – черно-белое изображение, нет звука или вообще ничего не видно, не слышно – выполняем команду q в окне xawtv и производим следующие действия:

5.1. Выгружаем драйвер bttv:

rmmod bttv

5.2. Меняем тип карты TV-тюнера:

modprobe bttv card=2

6. Повторяем пп. 4–5 до тех пор, пока не добьемся результата.

Однако в этот простой алгоритм могут добавиться еще кое-какие действия. Некоторые платы TV-тюнеров имеют в своем составе отдельный декодер звука (обычно микросхемы msp34xx, tda8425, tea6300). В этом случае необходимо дополнительно загружать соответствующие модули (предварительно их нужно скомпилировать).Предположим, все прошло успешно, и вы определили параметры, с которыми надо загружать модули ядра, относящиеся к плате TV-тюнера. Теперь нам необходимо сделать так, чтобы эти модули автоматически загружались при старте операционной системы. Для этого в файл /etc/conf.modules следует добавить такие строки:

alias char-major-81-0 bttv

alias char-major-81 videodev

options tuner type=3

options bttv card=8pre-install bttv modprobe -k tuner

Перезагружаем компьютер, запускаем опять программу xawtv и проверяем функционирование платы TV-тюнера. В случае успеха можно переходить к программам, функционирующим под управлением X Window.

wmtv

Программа интересна тем, что может в минимизированном виде выводить изображение. Много места не занимает, а в тот момент, когда идет что-то интересное – просто делаем на минимизированной программе двойной щелчок мышью и получаем увеличенное изображение. Программу можно настроить таким образом, что по двойному щелчку она будет вызывать внешнее приложение, например тот же xawtv.
