8. Верхняя крышка:
– материал: ДСП толщиной 16 мм с двусторонней пластиковой облицовкой;
– размер: 484 x 680 мм;
– количество: 1 шт.
9. Поперечина:
– материал: древесина (брусок);
– размер: 634 x 30 x 30 мм;
– количество: 2 шт.
10. Щит основания:
– материал: ДСП толщиной 16 мм с двусторонней пластиковой облицовкой;
– размер: 484 x 680 мм;
– количество: 1 шт.
11. Брусок цоколя:
– материал: древесина;
– размер: 84 x 680 мм;
– количество: 2 шт.
12. Доска средняя цокольная:
– материал: древесина;
–
– количество: 2 шт.
13. Дверка:
– материал: ДСП толщиной 16 мм с двусторонней пластиковой облицовкой;
– размер: 2140 x 665 мм;
– количество: 1 шт.
14. Дверная ручка:
– материал: металл с хромированным покрытием;
– количество: 1 шт.
15. Уголок:
– материал: латунь;
– размер: 30 x 30 мм;
– количество: 10 шт.
16. Рояльная петля для дверки:
– материал: латунь;
– размер: 13 x 2394 мм;
– количество: 1 шт.
17. Рояльная петля для откидной крышки:
– материал: латунь;
– размер: 16 x 630 мм;
– количество: 1 шт.
18. Магнитная защелка:
– количество: 2 шт.
Угловой диван
Правильное расположение на лоджии такой крупной мебели, как диван – задача не из легких. В данном случае предлагается встроить его в угол.
Конструкция дивана достаточно сложна, но при качественном выполнении всех работ получится мебель, мало чем отличающаяся от заводских аналогов. План работы состоит из следующих пунктов:
– сборка трехместной части;
– сборка двухместной части;
– изготовление углового столика;
– изготовление мягких элементов.
Две части будущего дивана соединяются с помощью углового стола. Они имеют прочную раму из листовой ДСП и заднюю стенку, фиксирующуюся болтами. Для облицовки цоколя и задней стенки используется тот же материал, что при перетяжке всего дивана. Мягкие его части (подушки) изготавливаются из поролона, который можно купить в магазине уже в раскроенном виде, и имеют чехлы со вшитыми молниями, что позволяет легко проводить чистку поверхности.
Подушки фиксируются с помощью ремня, пропущенного через специальные прорези. Угловой столик изготавливается из ДСП и легко устанавливается в угол, образованный двумя частями дивана.
Сборка трехместной части
На рисунке 27 показана общая конструкция, способ раскройки материала и порядок сборки деталей. Рама состоит из продольных передней и задней царг, а также из наружных и внутренних царг. Они склеиваются между собой и дополнительно фиксируются с помощью шурупов 3 x 60 мм с потайными головками. Для верного соблюдения угла соединения можно использовать основание (крышку) как соединительный элемент.

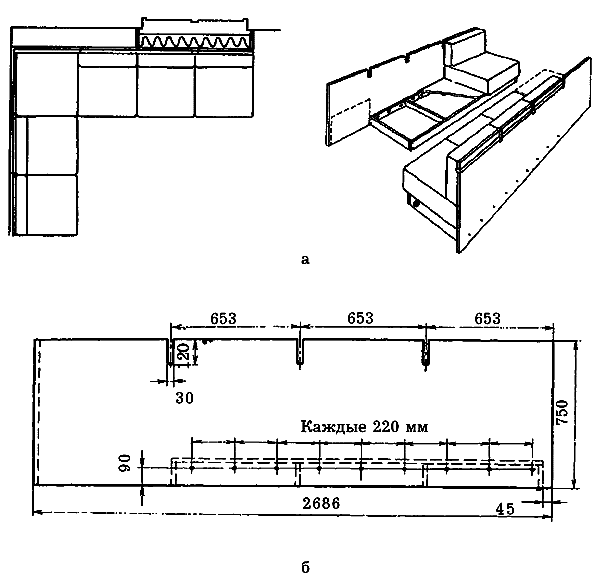

Рис. 27. Угловой диван: а – вид сверху и вразрезе; б – раскройка материала для трехместной части (размеры даны в мм)
После сборки рамы обрабатывают кромки царг и крышки. Кромки рамки закругляют, радиус закругления должен быть около 10 мм. Все утопленные головки шурупов
нужно зашпаклевать.Далее обрабатывают заднюю стенку (отверстия для болтов желательно сверлить одновременно). Отшлифовывают все кромки задней стенки, а верхние и боковые закругляют, как показано на рисунке 27. Теперь можно разметить и просверлить отверстия диаметром 30 мм и выпилить пазы.
Намечают на внутренней стороне продольной царги 2 отверстия, а на раме – 9, кладут раму на несколько опор и прикрепляют к ней заднюю стенку несколькими струбцинами. Сверлят и пропускают болты через отверстия в задней стенке. На выступающие из цоколя части болтов надевают шайбы и затягивают их гайками.
Процесс обивки и перетяжки дивана будет описан ниже, но стоит отметить, что, поскольку диван встраивается в угол, заднюю его часть можно перетянуть дешевой черной тканью.
Сборка двухместной части
Сборка двухместной секции дивана (рис. 28) производится так же, как и сборка трехместной. Остается отметить, что задняя стенка с угловым столиком должна выступать вправо боковой кромкой для стыковки с первой частью дивана. Конечно, если позволяют параметры комнаты, можно собрать не двух-, а трех– или четырехместную секцию, нужно только соответственно увеличить размеры при раскройке материала.

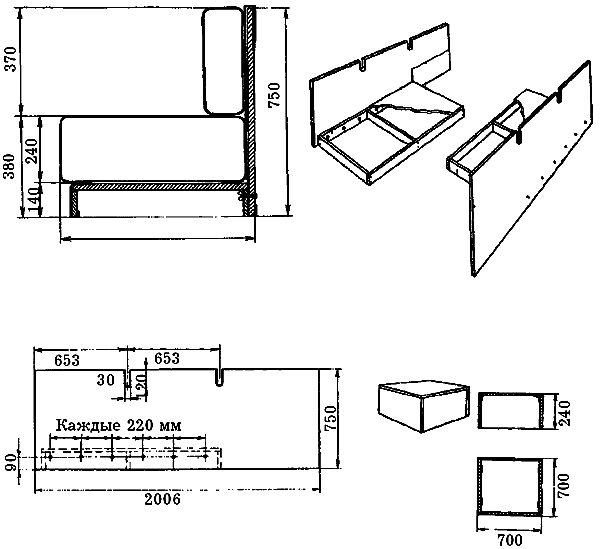

Рис. 28. Угловая часть дивана. Раскройка материала для двухместной части и ее сборка (размеры даны в мм)
Изготовление углового столика
Находясь на стыке двух секций дивана, угловой столик имеет форму куба. Его боковые стенки изготавливают из ДСП толщиной 16 мм. Столешницу вырезают из 19-миллиметровой ДСП с пластиковым покрытием, ее кромки после раскройки зашлифовывают и оклеивают самоклеящейся пленкой.
Просверливают отверстия для шурупов и собирают конструкцию, после чего сразу же зашпаклевывают утопленные головки шурупов.
Так как видимые грани столика нужно будет перетягивать тем же обивочным материалом, что и весь диван, столешницу можно дополнительно зафиксировать четырьмя уголками.
Материалы и компоненты:
1. Задняя стенка трехместного дивана:
– материал: ДСП толщиной 19 мм;
– размер: 2686 x 750 мм;
– количество: 1 шт.
2. Передняя продольная царга дивана:
– материал: ДСП толщиной 19 мм;
– размер: 1915 x 120 мм;
– количество: 1 шт.
2а. Задняя продольная царга дивана:
– материал: ДСП толщиной 19 мм;
– размер: 1877 x 120 мм;
– количество: 1 шт.
3. Наружная поперечная царга дивана:
– материал: ДСП толщиной 19 мм;
– размер: 630 x 120 мм;
– количество: 2 шт.
3а. Внутренняя поперечная царга дивана:
– материал: ДСП толщиной 19 мм;
– размер: 611 x 120 мм;
– количество: 2 мм.
4. Основание дивана:
– материал: ДСП толщиной 16 мм;
– размер: 1915 x 649 мм;
– количество: 1 шт.
5. Болты:
– материал: готовое изделие;
– размер: М6 x 60 мм;
– количество: 9 шт.
6. Задняя стенка двухместной секции:
