Построение чертежа брюк. Передняя деталь
1. Сетка чертежа. Отступив от нижнего края листа, проведем горизонталь, являющуюся линией низа брюк.
2. Все длины уменьшим на величину каблука, пусть в нашем случае это будет 10 см. Через косую линию запишем истинную длину изделия: ДП = 108/98, ДБ = 109,5/99,5, ДЗ = 109,5/99,5 и ВК = 53/43.
Отступив от правого края листа 20-25 масштабных сантиметров (для тех, кто строит масштабной линейкой на листе А4), поднимем вверх вертикаль на величину ДБ = 99,5 см, получая
3. По линии низа отложим влево от бокового шва ширину переднего полотнища ШПД = 25,6 см.
4. Из полученной точки поднимем вертикаль линии середины переда ДП = 98 см. Точка ДП.
5. По линии бокового шва от точки ДБ вниз откладываем величину ВС = 27 см, получая линию сидения.
6. От линии низа вверх отложим значение ВК = 43 см, получая линию колена.
7. Передний клин. От линии середины переда по линии сидения влево отложить ширину переднего клина равную 6 см, полученную точку обозначим ШПК.
При построении мужских брюк от линии сидения вверх по линии середины переда отложить значение ШПК = 6 см. Выполнить сопряжение полученной точки с точкой ШПК. Ножки циркуля ставятся в точки, которые надо сопрягать. Радиусом 6 см сделаем засечки. r1 = 6 см, r2 = 6 см.
Получив пересечение двух дуг, поставим в него ножку циркуля и r3 = 6 см соединим точки. Сопряжение получено.
Итак, r1 = r2 = r3 = 6 см.
Для построения женских брюк фактическое расстояние от линии талии до линии ВС разбить в пропорциях золотого сечения, то есть 25,5 х 0,38 = 9,7 см. Полученную точку сопрягают с точкой ШПК. Радиус сопряжения 9,7 см. Передний клин построен.
8. Боковая вытачка. По линии бокового шва сверху вниз отложить значение БY = 24 см. В полученную точку поставить ножку циркуля и радиусом равным БY = 24 см провести влево дугу.

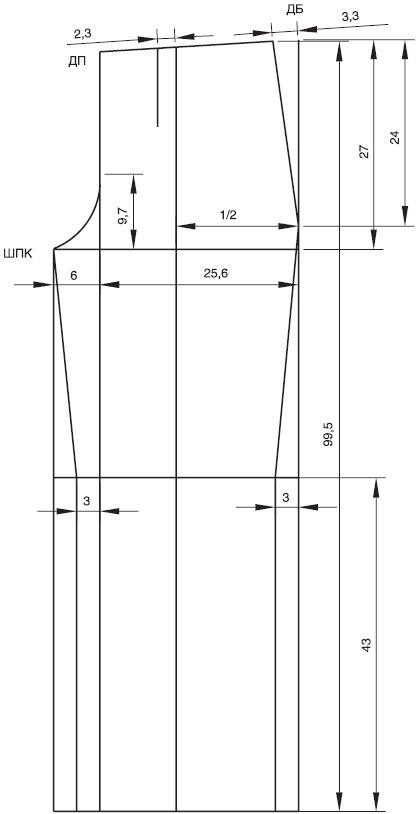

Брюки. Передняя деталь
На переднем полотнище отложить по дуге влево рассчитанную ширину боковой вытачки 3,3 см. Полученную точку соединить с точкой BY, получая контур боковой вытачки, общий раствор которой составляет 6,4 см.
9. Положение стрелки. Для нахождения положения стрелки необходимо расстояние от точки ШПК до бокового шва измерить и разделить пополам.
10. Линия талии. Для нахождения линии талии от точки ДП провести горизонталь до пересечения со стрелкой, затем точку пересечения соединить с точкой конца боковой вытачки на переднем полотнище.
11. Передняя вытачка. Поскольку данное построение выполняется не на конкретную модель, а для основы, вытачку можно заменить защипом и ее местоположение оставить на ваше усмотрение. РП = 2,3 см. В дальнейшем при оформлении именно вытачки ее длину задаст значение ПY
12. Шаговый шов. От линии высоты сидения к линии колена заузить деталь брюк на половину ширины переднего клина, то есть на 3 см.
От линии колена опустить вертикали до пересечения с линией низа. Передняя деталь построена.
Задняя деталь
13. Сетка чертежа. Целесообразно построение задней детали выполнить на контуре передней. В этом случае вы уже имеете построенную линию низа, линию колена и линию высоты сидения.
Заднюю деталь располагаем таким образом, чтобы линия середины сзади (среднего заднего шва) совпала с линией середины переда на чертеже. Для этого от линии низа вверх по линии середины переда отложим значение ДЗ = 99,5 см.
14. По линии низа от линии середины переда отложим вправо ширину заднего полотнища ШЗД = 29,4 см.
15. Из полученной точки поднимем вертикаль бокового шва сзади ДБ = 99,5 см.
16. Линия сидения задней детали совпадает с линией сидения передней детали. ВС = 27 см.
17. Задний клин. От линии ДЗ влево по линии сидения провести дугу величиной равной ширине заднего клина, ШЗК = 9,9 см.

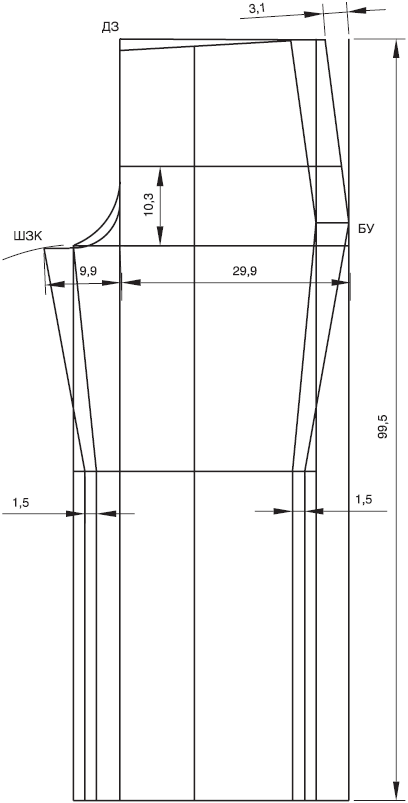

Брюки. Задняя деталь
Брюки. Задняя деталь-2
Измерить циркулем расстояние от линии колена на передней детали до точки ШПК по шаговому шву и, отступив по линии колена от шагового шва передней детали на 1,5 см, поставить в полученную точку ножку циркуля, провести вторую дугу. На пересечении получим точку ШЗК.
Измерить расстояние от линии сидения вверх до конечной точки отрезка ДЗ и разбить в пропорциях золотого сечения, 27 х 0,38 = 10,3 см.
Соединить точку 10,3 с точкой ШЗК, как показано на чертеже. Примерно одну третью часть ширины заднего клина провести по горизонтали, оставшуюся часть вывести параллельно лекальной линии переда, но глубже на 0,7 – 1 см.
18. Боковая вытачка. По линии бокового шва задней детали сверху вниз отложить значение BY = 24 см, получим точку BY задняя. В полученную точку поставить ножку циркуля и радиусом равным BY = 24 см провести влево дугу. На заднем полотнище отложить по дуге влево рассчитанную ширину боковой вытачки для заднего полотнища 3,1 см. Полученную точку соединить с точкой BY задняя.
19. Линия талии. Для получения предварительной линии талии соедините точки ДЗ и точку конца боковой вытачки сзади.

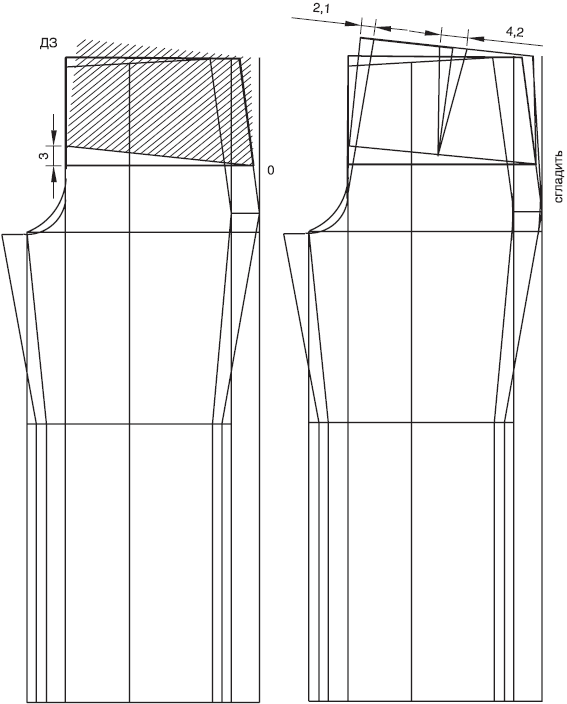

20. Прибавка на шаг. От точки 10,3 провести вправо горизонтальную линию до пересечения с боковым швом задней детали, получая точку О. Полученную трапецию (заштрихованная деталь на чертеже) повернуть по часовой стрелке вокруг точки О на величину прибавки на шаг.
Прибавка на шаг выбирается в интервале от 0 до 3,5 см, в зависимости от назначения брюк, структуры ткани и модели. Слишком маленькая прибавка создаст дискомфорт при движении, слишком большая образует мешочек в области ягодиц, как говорят, эффект ОМОНа.
В нашем случае прибавка выбрана 3 см. Выполняя построение на кальке, можно разрезать выкройку по намеченной линии и повернуть деталь. Осуществляя масштабное построение, поворот можно сделать с помощью циркуля.
В некоторых случаях необходимо сгладить угол в области BY, в боковом шве.
21. Задняя вытачка. По расчетам величина задней вытачки составляет 6,3 см. Две трети этой величины, то есть 4,2 см, оформим в виде вытачки на заднем полотнище брюк, а одну треть, 2,1 см, уберем в среднем заднем шве.
