В случае графики с цветностью TrueColor (фотореалистичной, или полноцветной) все очень просто. Значение цвета пиксела представляет собой три числа, обозначающих доли красной, зеленой и синей составляющих соответственно. Причем каждое число занимает ровно восемь битов, т. е. один байт. Такой способ задания цвета называется RGB (от английского Red, Green, Blue — красный, зеленый, синий).
Если изображение содержит меньшее количество цветов, то все немного сложнее. Сначала создается палитра — особая таблица, в которой записаны все цвета, используемые в изображении, в формате RGB. А значение цвета каждого пиксела в этом случае — просто номер (индекс),
Очень часто, особенно в последнее время, применяются полупрозрачные изображения, сквозь которые "просвечивает" то, что находится под ними. Вы, наверно, видели шикарные пиктограммы Windows ХР, в которых полупрозрачность используется очень часто. В этом случае наряду со значением цвета каждого пиксела нужно хранить и степень его прозрачности. Для этого также используются два способа.
В случае полноцветной графики TrueColor все тоже довольно просто. Степень прозрачности пиксела задается с помощью дополнительных восьми битов ("Одного байта!" — кричат бывалые компьютерщики), добавляемых к уже имеющимся двадцати четырем (если 8 бит умножить на 3 цвета, получится как раз 24). Эти восемь битов называются каналом прозрачности или альфа-каналом, а сама цветность — TrueColor с каналом прозрачности или просто 32-битной.
Полноцветная графика позволяет художнику задать прозрачность отдельно для каждого пиксела. Графика же с палитрой таких вольностей не допускает. Здесь используется другой способ задания прозрачности: один из цветов палитры "в приказном порядке" объявляется прозрачным (прозрачный цвет). Обычно это цвет левого верхнего пиксела изображения.
Растровая графика имеет как достоинства, так и недостатки. Перечислим их, начав, разумеется, с достоинств.
Простота вывода. В самом деле, для того чтобы вывести растровое изображение на экран монитора или принтер, не требуются сверхсложные вычисления. Отображение растровой графики не "нагружает" слишком сильно процессор компьютера, а значит, вывод изображения происходит очень быстро. Какая-либо дополнительная обработка при этом отсутствует, за исключением, может быть, подстройки цветов.
Размер массива пикселов, а значит и графического растрового файла, зависит от геометрических размеров самого изображения и от его цветности (фактически — от количества битов на точку). Размер растрового изображения не зависит от его сложности. Это означает, что маленькие черно-белые изображения занимают меньше места, чем большие полноцветные. Это очень хорошо для Web-дизайна — там как раз используются, в основном, небольшие изображения.
Высокая точность и достоверность передачи полутоновых изображений, например, сканированных картин и фотографий. В самом деле, если использовать достаточно большое разрешение и цветность TrueColor, то цифровая копия визуально не будет отличаться от оригинала.
Теперь рассмотрим недостатки растровой графики.
Мы уже знаем, что размер массива пикселов зависит от геометрических размеров самого изображения и от его цветности. Иногда это выходит боком. Так, если мы сохраним в растровом формате простенькое, но полноцветное и, вдобавок, огромное по размерам изображение, оно вполне может занять на диске десятки мегабайт. Что ж, очень часто недостаток является обратной стороной достоинства…
Растровая графика зависит от разрешения устройства вывода: монитора или принтера. Разрешение — это максимальное количество пикселов по горизонтали и вертикали, которое может вывести устройство. В самом деле, если вывести изображение размером 640x480 пикселов на монитор с таким же разрешением, то этот рисунок займет весь экран целиком. Если же его вывести при разрешении 1024x768, то на экране отобразится только часть рисунка. Так что нам либо придется мириться с этим, либо выполнять масштабирование изображения —
пропорциональное изменение его размеров, — чтобы "вписать" его в нужное нам разрешение.Качество растровых изображений ухудшается при сильном масштабировании.

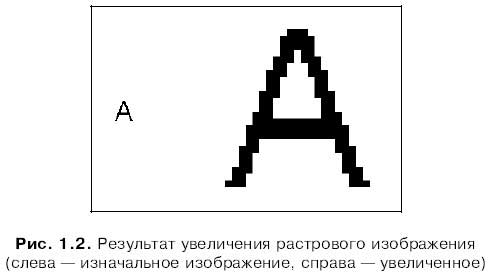

Последний пункт нужно пояснить на примере. Предположим, что мы имеем небольшое растровое изображение, и у нас возникло желание его увеличить. Откроем его в программе графического редактора, выполним команду увеличения и… Получим результат, показанный на рис. 1.2.
Слева на рис. 1.2 показано исходное изображение, справа — результат его увеличения. Видно, что каждый пиксел исходного изображения увеличился до размеров огромного "кирпича", в результате чего правое изображение сильно исказилось.
Как можно преодолеть этот недостаток?
Во-первых, по мере возможности не следует менять размеры растровых изображений. Лучше всего создавать их именно такого размера, какой нужен. В крайнем случае их можно уменьшить или совсем немного увеличить, чтобы точечная структура была незаметна.
Во-вторых, рекомендуется использовать достаточно мощные графические пакеты, например, последние версии Adobe Photoshop, для масштабирования растровой графики. Реализованные в них алгоритмы позволяют менять размеры изображений практически без потерь качества. Поставляемый в составе Microsoft Windows простейший графический редактор Paint этого не может.
Что касается первого недостатка растровой графики — прямой зависимости размера графического файла от геометрических размеров изображения — то он также практически преодолен. Дело в том, что подавляющее большинство графических форматов предоставляют возможность сжатия массива пикселов, в результате которого размер графического файла сильно уменьшается. Правда, такой подход чреват ростом затрат процессорного времени на распаковку изображения и риском потери данных при использовании слишком сильного сжатия.
Вот и все о растровой графике. Предоставим слово конкурирующей стороне.
Рассказ о векторной графике мы начнем с небольшого допущения. Предположим, что любое, даже очень сложное графическое изображение можно разбить на простейшие элементы: прямые и кривые линии, эллипсы, прямоугольники и т. п. Эти простейшие элементы, называемые примитивами, описываются с помощью определенных формул. В результате мы получим набор параметров для этих формул, используя которые, можно точно воссоздать исходный набор примитивов, а значит и исходное изображение. Так вот, графика, состоящая из примитивов, и называется векторной графикой.

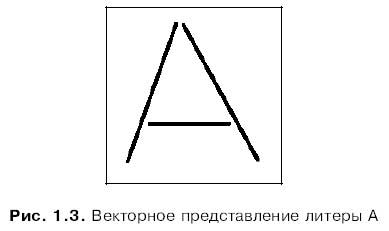

В качестве примера возьмем все ту же литеру А в векторном представлении. Если внимательно присмотреться к ней (рис. 1.3), можно увидеть, что она состоит из трех примитивов — прямых линий. (На рис. 1.3 они немного отделены друг от друга для лучшей наглядности.)
Но, спросите вы, как же компьютер выводит векторные изображения на экран? Ведь экран компьютера — это растр, и компьютер должен сначала преобразовать изображение в набор пикселов, т. е. растрироватъ его? Вы правы. Да, компьютер растрирует векторную графику, для чего дополнительно тратятся его системные ресурсы. Затраты системных ресурсов на растеризацию — один из главнейших недостатков векторной графики, но неоспоримые достоинства с лихвой его окупают.
Перечислим эти достоинства.
Независимость размера файла векторного изображения от геометрических размеров самого изображения. Ведь в этом случае в файл записывается не огромный массив цветовых значений для всех пикселов, составляющих изображение, а только типы и параметры всех задействованных в нем примитивов, занимающие сравнительно небольшой объем.
Прекрасная масштабируемость. В самом деле, для того чтобы изменить размеры изображения, нужно лишь умножить параметры размера всех формул примитивов на значение масштаба, вычислить их повторно и перерисовать изображение. Взглянем на рис. 1.4 — векторное изображение в любом масштабе выглядит идеально.
