Магнитные карты и ПК

Поскольку каскад выполнен на обычном n-р-n транзисторе, ему дня нормальной работы требуется форсирующая RC-цепочка в цепи базы. Отсутствие такого конденсатора может привести к межсимвольной интерференции, то есть наложению текущих битов на последующие.

Следует отметить, что количество диодов в цепи отрицательной обратной связи при необходимости и в экспериментальных целях может варьироваться.

Обратим внимание и на то, что номиналы всех элементов были оптимизированы в соответствии с указаниями изготовителя интегральной схемы; в принципе рекомендуется их придерживаться. Печатная плата декодера, изображенная на рис. 3.28, также имеет небольшие размеры и допускает установку в непосредственной близости от головкодержателя.

Рис. 3.28. Печатная плата декодера на ИС фирмы American Magnetics

Напомним, что длина проводов, подсоединяющих головку к декодеру, не должна превышать 10 см, причем неважно, будет ли это витая пара или отдельные экранированные провода (поскольку вход усилителя симметричен, ни один из двух проводов головки не соединяется с «землей»).

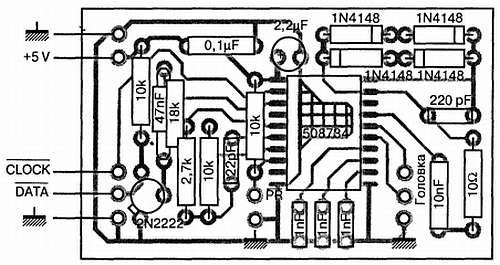

Размещение элементов на плате декодера представлено на рис. 3.29. Здесь мы также частично обращаемся к технологии поверхностного монтажа (SMD).

Рис. 3.29. Размещение элементов на плате декодера, использующего ИС фирмы American Magnetics

Интегральная схема припаивается со стороны печати так же, как и форсирующий конденсатор 47 нФ, включенный параллельно с резистором 18 кОм. В качестве данного конденсатора целесообразно использовать конденсатор в стеклянном корпусе, похожий на диод. Это гарантирует минимальную длину соединений и экономит место со стороны компонентов.

Внешний вид декодера приведен на рис. 3.30 и 3.31, а перечень элементов — в табл. 3.3.

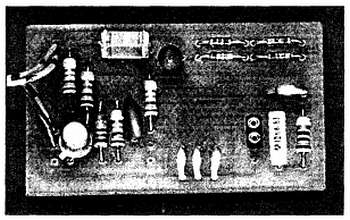

Рис. 3.30. Вид декодера со стороны размещения элементов

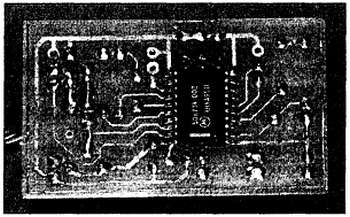

Рис. 3.31. Вид декодера со стороны печати

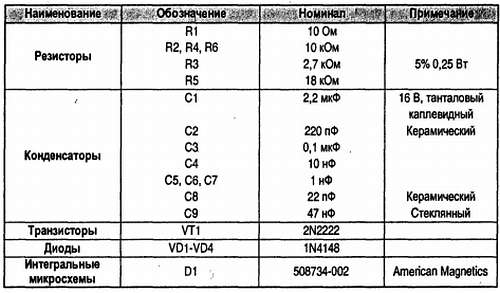

Таблица 3.3. Перечень элементов декодера

< image l:href="#"/>

ПРОГРАММЫ ДЛЯ СЧИТЫВАЮЩИХ УСТРОЙСТВ

Несмотря на то что промышленные считывающие устройства для магнитных карт или считывающие устройства, построенные по нашим рекомендациям, могут быть использованы практически с любым процессором, мы разработали программы, позволяющие выполнять все вышеназванные исследования как обычно, на IBM РС-совместимом компьютере.

Подключение чрезвычайно просто, не затрагивает существующей конфигурации и использует порт для игровых приставок или джойстика.

Этот разъем типа DB15, которым, как правило, пренебрегают серьезные пользователи, предоставляет четыре логических входа для импульсных сигналов и весьма удобное напряжение питания + 5 В.

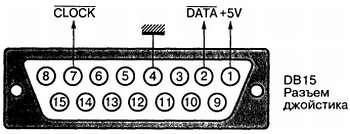

Этого более чем достаточно для подключения считывающего устройства магнитных карт. Схема подключения приведена на рис. 3.32.

Рис. 3.32. Подключение считывающего устройства к разъему джойстика ПК

Длина соединительных проводов (неэкранированных) не принципиальна и может достигать 1 м, по крайней мере в случае декодеров, построенных в соответствии с нашими схемами.

Считывание дорожки ISO 2

Логично сначала заинтересоваться именно этой дорожкой, расположенной посередине, поскольку она одновременно и наиболее используемая, и самая легкая в интерпретации. Даже при плотности 75 bpi сигналы, поступающие от декодера, могут быть достаточно высокой частоты.

Не доходя до программирования на ассемблере, нам пришлось использовать язык, известный своим быстродействием, — Turbo Pascal. Даже в этих условиях не стоит надеяться обойтись компьютером с производительностью ниже, чем у 386SX25, чьих возможностей едва хватает.

На сайте издательства www.dmk.ru содержатся исходный текст программы LECT75.PAS, приведенный выше, и соответствующий исполняемый файл LECT75.EXE. Эта программа создает файл CARTE.CAR, содержащий данные, считанные с дорожки, — 240 бит.

Это 48 раз по 5 бит, то есть 40 полезных знаков, которые максимально может содержать дорожка ISO 2, и 40 бит нулей заполнения, избыток которых не важен.

Формат этого файла (.CAR) мы определили уже несколько лет назад для считывания чип-карт; текст в коде ASCII, состоящий исключительно из 1 и 0, разделенных пробелами. С учетом линейной структуры магнитных дорожек никакого разбиения ни на группы битов, ни на строки фиксированной длины предусмотрено не было. Преобразование двоичных данных в цифровые символы, а также другие интересные анализы будут доверены другим программам, написанным на GWBASIC. Программа предполагает, что адрес порта игровой приставки — 513 (в десятичной системе); это имеет место для всех действительно IBM PC-совместимых ПК.

После запуска программа ожидает момента, когда карта будет вставлена в считывающее устройство. Затем начинается процесс считывания информации, и после считывания 240 бит раздается звуковой сигнал. Отсутствие звукового сигнала свидетельствует, что было получено менее 240 бит: это означает некачественное считывание либо то, что карта не полностью запрограммирована.

В подобном случае необходимо вставить карту вторично. Если блокировка продолжается, воспользуйтесь другой картой, которая уже считывалась с первого раза. Чтобы непосредственно получить отображение содержимого дорожки в битовом виде, в оболочке из основной программы LECTISO2.BAS посредством строки 30 вызывается внешняя программа LECT75.EXE. При этом, конечно, необходимо, чтобы программа COMMAND.СОМ была доступна через путь поиска PATH, в котором должна быть соответствующая запись, либо просто скопирована в текущую директорию.

Обратите внимание, что все эти программы были написаны специально для работы в DOS. Рекомендуется воздержаться от их запуска через Windows (в окне DOS), поскольку это может замедлить их выполнение.

В некоторых случаях предпочтительно дезактивировать некоторые резидентные программы, например ЕММ 386. Пользователи PC, привыкшие работать в Windows (версия не имеет значения), должны закрыть эту операционную систему, прежде чем приступить к выполнению программ.

_{10 REM — LECTISO2.BAS —}

_{20 KEY OFF: CLS: PRINT: PRINT: PRINT: PRINT}

_{30 SHELL "LECT75.EXE"}

_{40 OPEN "carte.car" FOR INPUT AS #1}

_{50 DIM T(240)}

_{60 FOR F=1 TO 240}

_{70 INPUT#1,T(F)}

_{80 NEXT F}

_{90 J=1}

_{100 IF T(J)<>1 THEN 160}
