Номерной указатель содержит все детали каталога, кроме нормализованных деталей, расположенные в порядке возрастания обозначений, номер подгруппы, где применяется деталь, и количество в подгруппе на модель автомобиля.

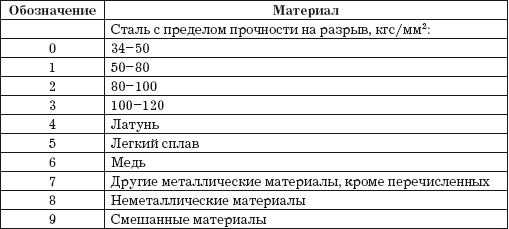

Значение цифр, указывающих материал детали

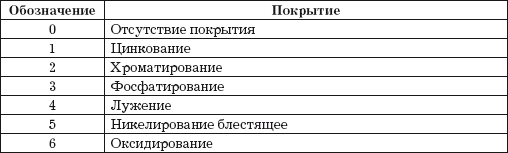

Значение цифр, указывающих покрытие

Детали и сборочные единицы, заимствованные от автомобилей старых моделей, сохраняют свои прежние обозначения.

Детали или сборочные единицы, используемые только для ремонта, имеют буквенные приставки Р, PI, Р2 или АР, API и т. д. Например, ВК24-1000100-АР – комплект поршневых колец ГАЗ 24 с увеличенным размером на 0,50 мм.

Сборочные единицы и детали, обозначение которых выделено полужирным шрифтом, составляют рекомендованную заводом номенклатуру запасных частей.

Условное обозначение “+” означает возможное изготовление сборочной единицы или детали в вариантном исполнении.

Чтобы найти номер нужной детали, следует по ее функциональной принадлежности определить (по указателю групп и подгрупп), к какой подгруппе она относится. В разделе “Узлы и детали” на рисунке, относящемся к данной группе или подгруппе, найти деталь, (по внешнему виду и месту ее расположения в узле), а затем по номеру рисунка и номеру позиции найти строку в тексте, где помещены обозначение и наименование данной детали. В каталогах, издаваемых в последние годы, номера деталей указываются сразу на рисунках.

В разделе “Номерной указатель” перечислены в порядке возрастания номеров детали автомобилей (кроме нормализованных деталей). Против номера детали указаны, количество деталей на автомобиль и номера подгрупп, где применяется данная деталь.

В старых каталогах можно видеть для каждой детали “Код ОКП”. Это код “Общесоюзного классификатора продукции”, применявшийся для централизованного планирования производства и сейчас не нужный.

Нумерация деталей тракторов

Для узлов и деталей шасси гусеничных тракторов принята семизначная система обозначения, в которой первые две цифры указывают на принадлежность узлов и деталей к данной марке трактора, две вторые цифры – номер конструкторской группы и три последние цифры – номер узла или детали.

Например, 77.32.012, где первые две цифры (77) указывают на то, что данный узел принадлежит трактору ДТ-75;

две последующие цифры (32) – номер группы, к которой относится узел или деталь (в данном примере—“Колесо направляющее”); последние три цифры (012) – порядковый номер узла или детали (в данном примере – “Корпус уплотнения в сборе”).

Номера общих видов групп обозначаются тремя последними цифрами от 001 до 010, номера узлов – от 011 до 100, номера деталей – от 101 до 999. Прописная буква, стоящая в конце номера узла или детали, или восьмая цифра, отделенная от основного номера дефисом, означает то же, что и соответствующие обозначения, принятые для узлов и деталей двигателей. Если деталь применяется в нескольких группах, то она имеет номер по основной группе и под этим номером, как заимствованная деталь, указана в других группах.

На рисунках группы номера деталей одного узла объединены фигурной скобкой, за которой указан номер этого узла. Неразъемные соединения (сварные, склепанные или совместно обработанные) обозначены на рисунках только номером узла без указания номеров, составляющих его деталей.

Если узел вместе с другими узлами, деталями и нормалями (болты, гайки и т. д.) составляет более укрупненный узел, то номера узлов деталей снова объединены фигурной скобкой и за скобкой указан номер укрупненного узла.

Нормали (болты, гайки, шайбы и т. д.) указаны на рисунке группы и сведены в таблицы, которые показаны в разделе нормализованных деталей.

Обозначение узла или детали двигателей СМД-14 и СМД-14Н состоит из индекса модификации двигателя, номера группы и номера узла или детали. Для отличия номера детали от номера узла к последнему добавлена прописная буква “С”. В целях сокращения обозначений в некоторых узлах и деталях буквы “СМД” опущены. В конце обозначения некоторых узлов и деталей стоит прописная буква или через тире – цифра.

Буква, стоящая в конце обозначения, указывает, что данный узел или деталь претерпели изменения, не утратив взаимозаменяемости с ранее выпущенными конструкциями.

Цифра, поставленная через тире, указывает, что данный узел или деталь претерпели изменение с потерей взаимозаменяемости.

При заказе запасных частей таких деталей, как гильза цилиндров, коленчатый вал, вкладыши шатунных и коренных подшипников, поршень, шатун и поршневой палец, надо иметь в виду, что указанные детали для обеспечения необходимых зазоров в сопряжениях и для ограничения веса деталей, входящих в комплект одного двигателя, после изготовления сортируются по основным сопрягаемым размерам или весу на несколько групп. В связи с этим они имеют специальное клеймение, обозначающее группу. Коленчатые валы изготавливаются по диаметру шатунных и коренных шеек двух производственных размеров. Клеймо выбивается па первой щеке коленчатого вала.

Вкладыши коренных и шатунных подшипников изготавливаются двух размеров в соответствии с двумя номинальными размерами шеек коленчатого вала. Кроме того, предусмотрены четыре ремонтных размера вкладышей. Гильзы по внутреннему диаметру сортируются на три группы: Б, С и М. Обозначение группы нанесено клеймом па торце верхнего бурта гильзы.

Поршни по размеру наружного диаметра, юбки также сортируются на три группы: Б, С и М, а по диаметру отверстия в бобышках под поршневой палец – на две группы. Кроме этого, поршни подбираются по весу.

Обозначение группы по размеру диаметра юбки и вес поршня наносятся клеймом на днище поршня, а обозначение группы по размеру диаметра отверстия под палец нанесено краской на бобышках поршня (белой и желтой).

Поршневые пальцы сортируются на две группы по наружному диаметру и на две группы по весу. Обозначение групп наносится на внутренней поверхности краской разных цветов: размерные группы – краской белого и желтого цвета; весовые группы – черной и зеленой. Шатуны подбираются по весу. Вес шатуна выбит на боковой площадке нижней головки шатуна тремя цифрами, показывающими сотни, десятки и единицы граммов. Разность в весе поршней одного комплекта, устанавливаемого на двигатель, не должна превышать 7 г, шатунов – 12 г, поршневых пальцев – 6 г.

Детали, в обозначение которых входят буквенные приставки (А, СТ, ПР, PC и т. д.), как правило, покупные и обозначаются по системам, принятым на заводах-изготовителях.

Такие детали, как прокладки, резиновые кольца, арматура, пружины, пружинные кольца, шпонки, шпильки, болты, гайки, шайбы, винты, сведены в группы:

28, 29, 30 и 31 – болты, шпильки, гайки и шайбы;

32 – штифты;

34 – шпонки;

35 – винты;

38 – пружины;

40, 42, 46 – прокладки, в том числе резиновые детали;

41 – арматура (штуцера, трубки);

58 – пружинные кольца.

Крепежные детали, пружины и детали ремонтных размеров даны в соответствующих разделах в конце каталога.

Рекомендации по применению деталей ремонтных размеров приведены в руководстве по ремонту трактора.

Нумерация деталей дорожно строительных машин

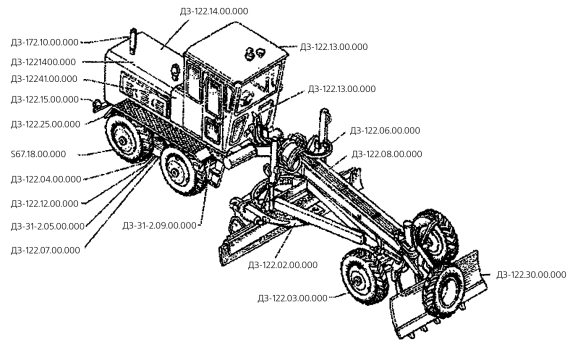

На рисунке приведены номера агрегатов и узлов автогрейдера.

Нумерация запасных частей, узлов и агрегатов колесных дорожно-строительных машин выполняется по правилам нумерации запчастей к автомобилям.

Нумерация деталей зарубежной техники

Кодирование оригинальных деталей зарубежных машин осуществляется по тем же принципам, что и у нас, т. е. номера деталей несут информацию об агрегатах, узлах, группах оборудования, иногда материалах, из которых изготовлены.

Для всех марок и моделей в рамках одного производителя используется единая форма кодировки.

Например:

Mercedes – хххххххххх,

BMW – ххххххххххх,

Toyota – ххххх_ххххх(буква),

Volkswagen/Audi – ххх_ххх_ххх_(буква) или х(буква)х_

ххх_ххх_(буква),

Subaru – ххххх-(буква)(буква)ххх.

В каталогах имеются подробные объяснения значений каждого знака в номере детали.

Для неоригинальных запасных частей каждым производителем применяется своя буквенно-цифровая кодировка. Каталоги неоригинальных запасных частей формируются обычно по принципу одной товарной группы запчастей, но на разные марки и модели техники. Реже, но бывает, что поставщиком предлагается каталог, специализированный по марке или маркам автомобилей, например, запасные части для Mercedes Benz (от Febi или Lemforder), для автомобилей немецкого производства (от Hans Pries) или японских автомобилей (Nipparts).

Каждой детали соответствует определенный номер, причем, у другого оператора вторичного рынка для точно такой же детали будет другой номер. Это является главным неудобством для работников магазинов и станций техобслуживания. Приходится тратить много времени на идентификацию и перевод одних неоригинальных номеров в другие и “привязывать” все к единой системе отсчета, как правило, оригинальным номерам деталей. Даже наиболее полный кросс-референс по “неориги-налу” “Tech Doc” иногда помочь не в силах. Эта программа составляется заинтересованными лицами, которые предлагают за некоторую плату поучаствовать в создании информационной базы операторов “афтермаркет”. В итоге все сводится к тому, что больше информации о том, кто активней проявил себя в этом процессе, очевидно, с финансовой точки зрения. В “Tech Doc” можно увидеть информацию о товаре, которого вообще не увидишь на российском рынке, ибо им никто из оптовиков никто не торгует. В то же время банальнейшая деталь и распространенная на нашем рынке марка не “пробиваются”, например, по применяемости.Для неоригинальных запасных частей характерна ситуация, когда каталожный номер детали может не совпадать с номером, проставленным на самом изделии. Как правило, на самой детали стоит технологический номер, необходимый для процесса производства, который в дальнейшем в процессе продажи не используется.

Торговые марки

С появлением рыночных отношений на помещениях торговцев и ремесленников появились вывески, отражающие специфику их деятельности словами или символами. Позднее на вывесках стали фигурировать имена владельцев предприятий, а затем и эмблемы (по аналогии с фамильными гербами). В те же времена у мастеров-ремесленников появилась традиция клеймить произведенные ими изделия, что являлось одновременно и отличительным признаком и гарантией. Это были первые товарные знаки. Аналогичных товаров и услуг становилось все больше и у их производителей появилась необходимость каким-то образом выделять свою продукцию в общей массе. Товарный знак стал инструментом продвижения товара и получил название торговой марки.

Рост производства и развитие торговых отношений привело к появлению совершенно нового подхода к реализации товара, – для того чтобы его продавать, необязательно его производить. Понятие торговой марки приобрело то содержание, которое имеет и в настоящее время. Торговая марка – это имя товара, под которым он продвигается на рынке. При этом под одной торговой маркой могут продаваться товары разных производителей. Для торговли запасными частями продажа “чужого” товара под своей маркой является нормальной практикой. Далеко не все оригинальные запасные части производятся самим изготовителем автомобиля, но, поступая в его распоряжение, в дальнейшем продаются под его маркой. Некоторые современные торговые марки запасных частей появились еще до появления первых автомобилей. Их владельцы занимались различной деятельностью, иногда совершенно не связанной с автотехникой, например, Bosh, General Electric и др.

Оригинальные и неоригинальные запасные части продаются под определенными торговыми марками, которые могут не совпадать с марками фактических производителей (марка производителя обычно проставляется на самом изделии). В отличие от оригинальных запчастей, которые с согласия их изготовителей продаются под торговой маркой производителей техники, неоригинальные запасные части реализуются под маркой их исходного продавца. Исходный (или начальный) продавец – это глобальный оператор (дистрибьютор). Это фирма, учредителями которой могут быть как независимые структуры, так и производители запчастей, создающие ее для сбыта собственного товара. Глобальный оператор создает товаропроводящую сеть, формирует ассортимент предлагаемых к продаже товаров, составляет каталог и прейскурант. Глобальные операторы заказывают продукцию на различных предприятиях и продают их под своей или арендованной торговой маркой.

На оригинальные запасные части полностью распространяется авторитет основной марки – марки производителя техники. Причем он настолько высок, что конечного потребителя совершенно не волнует, кто и где произвел запчасть, если ее использует и продает производитель техники. Отдав однажды предпочтение технике определенной марки, потребитель лучше всего воспринимает и запасные части той же марки. Поэтому любой производитель запасных частей хочет стать поставщиком сборочного конвейера, так как дальнейшее продвижение товара полностью берет на себя производитель техники.

В торговле запасными частями распространена практика продажи изделий одного изготовителя под совершенно разными торговыми марками, причем это касается как оригинальных, так и неоригинальных запчастей. При этом для неоригинальных часто используется термин “переупаковка”. Продажа запасных частей различных производителей под единой торговой маркой предназначена для расширения ассортимента и увеличения привлекательности предложения для покупателей и более полного удовлетворения их спроса. Серьезные операторы “афтермаркет” стараются соблюдать чистоту “бренда”, и если переупаковывают чужой товар, то лишь равный по качеству своему. Бывают случаи, когда под чьей-либо маркой на вторичном рынке продается “оригинал”: в неоригинальной упаковке лежит оригинальная запчасть. Это происходит в том случае, когда у производителя оригинальной продукции появляются “излишки”, по той или иной причине не попавшие в первичную сеть. Во-первых, это продукция, которая производилась для конвейера, но при замене старой модели на новую, оказалась невостребованной. Во-вторых, объем производства позволяет сделать продукции больше, чем можно продать автозаводам. Или, например, появился конкурент, который “отбирает” часть конвейерных поставок (автопроизводителю выгодно иметь несколько поставщиков однотипного товара). Строго говоря, любой производитель оригинальных запасных частей обязан предотвращать их попадание на вторичный рынок. Ведь в цивилизованном мире использование чужого товарного знака (в данном случае клейма производителя автомобиля) считается серьезным правонарушением и может повлечь судебное разбирательство. Поэтому, когда на одном и том же производстве изготавливаются как оригинальные, так и неоригинальные детали, то, если это возможно (позволяет технология), оригинальное клеймо не ставится еще в процессе производства. Или в процессе подготовки отправки товара на вторичный рынок оно тщательно скрывается (закрашивается, заклеивается, затирается, стачивается). Такие детали еще называют “неоригиналом оригинального происхождения (или качества)”, и именно такие детали наиболее привлекательны для продажи на вторичном рынке. Конечно, операторам вторичного рынка не всегда удается расширить свой ассортимент за счет “переупаковки”, и у одного оператора предложение получается шире, чем у другого. Бывает и так, что в дело вмешивается автопроизводитель, который настаивает на том, что данная деталь должна продаваться только на первичном рынке. Поэтому одну запасную часть оригинального происхождения можно встретить на вторичном рынке, а другую, этого же производителя, нет. В общем, через первичную сеть можно приобрести абсолютно любую оригинальную автозапчасть, а ассортимент “неоригина-ла” ограничен.

Сертификация запасных частей

Нанесение ущерба правам, законным интересам и здоровью граждан может быть связано с использованием при производстве продукции некачественных материалов и запрещенных технологий. Поэтому многие виды продукции, в том числе и запасные части, подлежат обязательной сертификации. Сертификация продукции – процедура тестирования, проверки, испытания продукции или услуг, производимых предпринимателями, на соответствие требованиям, установленным стандартами, техническими условиями или другими нормативными актами по качеству, техническим параметрам, безопасности и т. д., в зависимости от вида продукции. Сертификация производится независимыми от изготовителей, продавцов, исполнителей и потребителей организациями и подтверждается выдаваемыми ими удостоверениями в письменной форме.

В каждой промышленно развитой стране существует система стандартизации производства и сертификации реализуемой продукции. Стандарты определяют нормы качества выпускаемой продукции, в том числе и запчастей. Кроме того, существуют стандарты качества организации самого процесса производства. Общепринятыми являются международные стандарты системы качества IS09001, IS09002. Проводят сертификацию различные компетентные и уполномоченные государством организации, о чем выдается соответствующее свидетельство. На основании подобных документов специальными органами выдаются сертификаты соответствия продукции внутренним стандартам качества страны. В случае, если у органа сертификации возникают какие-то сомнения по поводу качества продукции, он может провести испытания в приспособленных для этого условиях.

Сертификаты соответствия предназначены главным образом для конечных потребителей, как свидетельство качества и безопасности товара. Для торговцев они обязательны: их отсутствие у продавцов может повлечь за собой штрафные санкции со стороны государственной торговой инспекции и вызвать подозрение у государственных налоговых структур. Наиболее достоверной информацией по происхождению товара и его качестве располагают оптовые фирмы, которые получают информацию от производителей. На упаковке зачасти должен быть знак соответствия (стилизованные буквы PC) продукции стандартам качества РФ. К сожалению, далеко не всегда этот знак подтверждает качество и легальное происхождение товара. По международным нормам торговли на упаковке товара должен содержаться ряд сведений о товаре: вид товара, производитель, страна происхождения и др. Наиболее полная информация подобного рода обычно содержится в штриховом коде, обязательно присутствующем на большинстве современных товаров.

Неоригинальные запчасти, которые продаются на вторичном рынке, упакованы в коробку характерной “фирменной” расцветки, с обязательный торговой маркой оператора вторичного рынка и, если на это есть соответствующее право, маркой фактического производителя запчасти. На коробке также указывается адрес головного для данной территории подразделения оператора вторичного рынка, а в штрихкоде указаны реквизиты фактического места отгрузки товара потребителю.

На коробке указывается каталожный номер продукции (по каталогу оператора “афтермаркет”), применяемость (марки и модели техники), иногда ссылка на соответствующий номер оригинальной детали (для облегчения идентификации при продаже конечному потребителю), а иногда и каталожные номера аналогов нескольких основных поставщиков-конкурентов вторичного рынка.

Не всегда указывается страна происхождения (чего не бывает с оригинальными запчастями). Особенно дорожат принадлежностью продукции своей стране немцы, французы, итальянцы и японцы, которые стараются ставить соответствующее клеймо даже на самих деталях. Надо заметить, что некоторые поставщики неоригинала допускают маленькую, абсолютно легальную хитрость, регистрируя свое торговое имя с принадлежностью к стране (Febi Germany, Meyle Germany, Al-Ко Germany), при этом необязательно продукция упакованная в коробку с такой маркой сделана в Германии. Делается это с расчетом на восприятие потенциальным покупателем именно имиджа страны (например, считается, что немцы – народ педантичный и аккуратный, не допускающий безразличия и брака в работе).
