Мебель для дома своими руками. Приемы работы и подробные чертежи

Изучите детальный чертеж Верхняя перекладина и обратите внимание на расположение центров для вырезания арки и фаски. Возьмите обрезок пиломатериала длиной примерно 60 см (2 фута) и зажимом прикрепите заготовку к одному концу обрезка, так чтобы на другом закрепить ось циркуля.

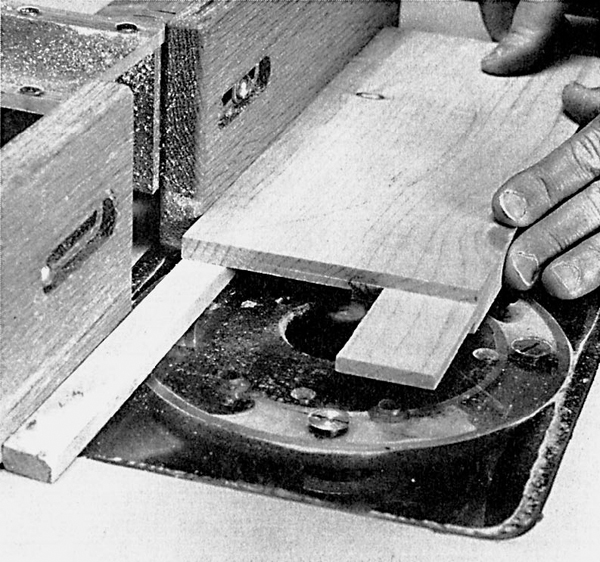

Вырезать широкий фальц на верхней перекладине нетрудно. Делайте его серией проходов, и после пары первых проходов положите на стол фрезера рейку, закрепив ее на столе двусторонней клейкой лентой, чтобы перекладина оставалась параллельной столу фрезера. При последнем проходе, показанном здесь, рейка должна быть рядом с упором.

Присоедините циркульный упор к фрезеру и вставьте в него прямую фрезу. Отрегулируйте упор так, чтобы расстояние от наружного края фрезы до оси поворота составляло 173 мм (6(13/16) дюйма) – это радиус реза. Вырежьте арочный профиль.

Для формирования фаски (скоса) установите небольшую фигрейную фрезу, такую как номер 85583M фирмы Bosch, которая делает скос шириной 14 мм (9/16 дюйма). Выставьте циркульный упор на радиус 154 мм (6(1/16) дюйма). Обязательно переместите точку поворота, как указано на рисунке. Сначала сделайте очень неглубокий рез, затем постепенно углубляйте его, пока верхний край фаски не станет выглядеть должным образом. Вдоль нижнего края останется плоский участок, который надо будет выбрать напильником, чтобы превратить фаску в единую поверхность.

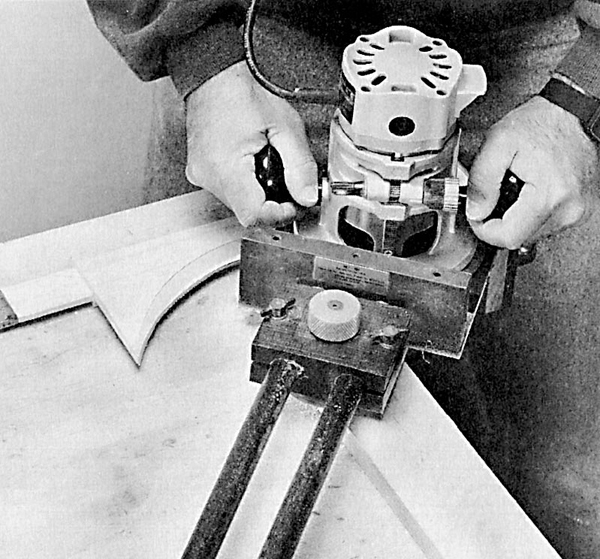

Сделайте фаску на верхней перекладине с помощью циркульного упора. Здесь заготовка зажата между упором верстака и упором тисков. Ось циркульного упора стоит на обрезке используемого пиломатериала, который зафиксирован зажимом на верстаке. Показанная фаска должна вырезаться аккуратным срезанием плоскости вдоль арочной кромки.

Закончив с первой верхней перекладиной, переходите ко второй и так же обработайте ее. Затем опилите фаски напильником, чтобы придать им завершенный вид.

7. Соберите дверки верхнего модуля. Обработайте концы горбыльков так (см. рисунок Остекленные дверки), чтобы они были пригнаны к стойкам. Это ручная работа: излишек материала удалите выкружной пилой (лобзиком). Для точной пригонки воспользуйтесь маленьким напильником. Пригоняйте сначала один конец каждого горбылька, пока он не будет точно состыкован со стойкой. Затем аккуратно замерьте требуемую длину и пригоняйте второй конец.

Соберите обе дверки без клея, чтобы проверить пригонку всех деталей. Разберите и, если не требуется корректировки, окончательно зашлифуйте детали по отдельности. Затем нанесите клей в гнезда и на шипы, соберите дверки и зафиксируйте их зажимами. После высыхания клея и демонтажа зажимов сделайте прямоугольными углы фальцев с помощью стамески.

Соберите буфет

1. Навесьте дверки. Дверки навешиваются на петли 38x51 мм (1 1/2 x2 дюйма). Расположение петель показано на рисунках конструкции дверок. Сделайте зарезку под петли на торцах дверок и установите петли. Затем положите соответствующий модуль на заднюю стенку и положите дверки на место. Отрегулируйте зазор между дверками и верхней перекладиной и отметьте на стойке расположение петель. Сделайте зарезку на стойках и навесьте дверки. При необходимости подстрогайте стойки дверки, чтобы она свободно открывалась и закрывалась.

Конец ознакомительного фрагмента.
