Мебель и садовые украшения из автомобильной резины

Ускорители вулканизации – вещества, присутствие которых в резиновой смеси сокращает время и понижает температуру вулканизации, а также улучшает такие физико-механические свойства резины, как сопротивление старению и истиранию. Действие ускорителей объясняется их влиянием на увеличение активности соединения серы с каучуком.

Активаторы вулканизации – окислы металлов цинка, магния и другие – активируют действие ускорителей и улучшают определенные свойства резины. Их вводят в резиновые смеси в количестве 2–5 % от массы каучука.

Замедлители подвулканизации – производные фталемида, бензойная кислота и ангидриды – предотвращают преждевременную подвулканизацию резиновых смесей при их изготовлении и переработке, а также увеличивают время до начала вулканизации. Их вводят в резиновые смеси в количестве 0,2 – 0,5 % от массы каучука.

Пластификаторы – жирные кислоты, воски, вазелиновое масло. Пластификаторы вводят в резиновые смеси для повышения их пластичности и мягкости, что необходимо для облегчения изготовления и обработки смесей. Их вносят в смеси в количестве 5–15 %.

Активным наполнителем (усилителем) является технический углерод – сажа, необходимая для повышения прочности и износостойкости резин. Применяют гранулированный активный технический углерод различных марок в количестве 30–60 % от массы каучука.

Красители вводят в резиновую смесь для окраски резины боковины шины. Применяют неорганические красители – двуокись титана, цинковые белила, сернистый цинк, окись хрома и др.

Также в шинном производстве используют синтетические латексы в пропиточных составах при обработке корда и тканей для повышения прочности их связей с резиной. В различных конструкциях шин используют технические ткани – корд, чефер, доместик и бязь, а также металлокорд и стальную проволоку.

Корд представляет собой ткань, состоящую из прочных толстых нитей двойного кручения с большей частотой на основе и из слабых тонких нитей одинарного кручения с малой частотой по утку. Корд является основной тканью, из которой изготавливают главную часть покрышки – каркас.

Чефер идет на изготовление крыльев и усилительных лент бортов покрышки, также его используют в качестве прокладочного материала. Доместик и бязь идут в качестве усилительных и оберточных лент в тех случаях, когда требуется малая толщина этих лент.

Масса текстильных материалов составляет примерно 10–20 % общей массы покрышки, стоимость – 25–30 % стоимости всех материалов, расходуемых на нее. Ткани для покрышек изготавливают из вискозного шелка, капрона, нейлона, тефлона.

Особое место в производстве шин занимает металлокорд, который служит для изготовления брекера радиальных шин, металлокордных бортовых лент, дополнительных крыльев, а также каркаса.

Металлокорд представляет собой трос, состоящий из стальных латунированных проволок диаметром 0,15–0,25 мм. Проволоку латунируют для создания необходимой прочности связи металлического корда с резиной. Первоначально металлический корд применялся преимущественно в брекере грузовых радиальных шин. В последние годы его стали применять в каркасе, что позволило улучшить качество и повысить производительность труда. В брекере легковых радиальных шин используют, как правило, два слоя тонкого металлического корда. По сравнению с текстильным он отличается высокой прочностью и малым удлинением, обладает высокой стойкостью к тепловому старению и обеспечивает повышенную износостойкость протектора.

Шины с металлическим кордом, благодаря его высокой прочности, работают даже при полном износе рисунка протектора. К недостаткам металлического корда относятся малая эластичность, низкая влагостойкость и высокая плотность материала, которая приводит к увеличению массы шины и создает трудности в обрезинивании и раскрое корда.

На изготовление бортовых колец легковых и грузовых шин идет стальная и латунированная проволока. Бортовые кольца крупногабаритных шин изготавливают из стальной латунированной ленты различного сечения. Проволоку латунируют для повышения прочности ее связи с резиной.

Колесные диски

В наиболее общем случае автомобильное колесо состоит из пневматической шины, обода и диска. Ободом автомобильного колеса называют часть колеса, на котором монтируют пневматическую шину. Ободья, как правило, состоят из трех основных компонентов: центральной цилиндрической части, полок и фланцев, называемых также закраинами обода (рис. 4, а).

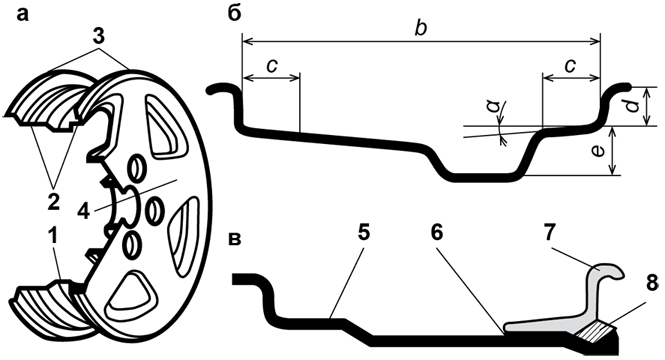

Рис. 4. Автомобильный колесный диск: а – основные элементы конструкции диска; б – основные элементы неразборного обода; в – разборный трехкомпонентный обод; 1 – центральная цилиндрическая часть обода; 2 – полки обода; 3 – фланцы (закраины обода); 4 – диск колеса; 5 – цилиндрическая часть; 6 – резиновое кольцо; 7 – съемный фланец; 8 – пружинное запорное кольцо; – угол наклона полки обода

Конструктивное исполнение и геометрические параметры ободьев определяются в первую очередь размером и типом шин, для которых они предназначены: для легковых, грузовых, авиационных или других, для камерной или бескамерной конструкции, для специальных, безопасных и т. д. Основными переменными параметрами ободьев при этом являются их посадочный диаметр, угол наклона полок и расстояние между закраинами (рис. 4, б). Конструкции ободьев внутри каждого типа колес унифицированы. Конкретные геометрические параметры – толщина обода, их радиусы скругления и другие образуют комплекс размеров и определяются изготовителями колес в зависимости от нагруженности.

Центральная цилиндрическая часть по своему профилю может быть плоской в сечении или иметь ручьевые углубления, облегчающие монтаж/демонтаж шин, что определяется типом и размером шин, которые должны монтироваться на ободе.

Фланцы (закраины) обода непосредственно взаимодействуют с бортами шины и воспринимают передаваемые ими усилия. Они ограничивают деформацию бортов шины и защищают их от внешних повреждений.

Полки обода служат опорой для подошвы борта шины. Они передают усилия и моменты между колесом и шиной, а также обеспечивают герметичность посадки шин бескамерной конструкции.

По своему конструктивному исполнению ободья могут быть разборными и неразборными. Разборные ободья имеют съемный фланец (закраину) и/или полку обода (рис. 4, в). В некоторых конструкциях съемный фланец выполняется единой деталью с полкой. Конструкцией таких ободьев предусматривается запорное устройство, в простейшем случае представляющее собой пружинное запорное кольцо, крепящееся в специальной проточке на цилиндрической центральной части обода. Если разборный обод применяется для бескамерной шины, то герметизация стыка осуществляется уплотнительным резиновым кольцом. Основным преимуществом разборной конструкции обода является простота операций монтажа/демонтажа шин, так как при этом не требуется деформировать борт шины. Особенно это свойство ценно для шин больших размеров высокой грузоподъемности.

К недостаткам этого типа ободьев относят трудность их надежной герметизации, а также необходимость повышенных требований безопасности при монтаже/демонтаже, поскольку пружинное запорное кольцо при неаккуратном обращении может нанести травму.

Кроме того, разборная конструкция обода имеет ограничение по надежности в эксплуатации, так как запорное кольцо при определенных условиях, например при потере давления шиной или по недосмотру шиномонтажника, может разблокироваться при движении автомобиля. Разборные ободья применяют в основном для камерных грузовых шин, крупногабаритных шин, сельскохозяйственной техники и некоторых других машин.
