После того, как начался серийный выпуск Me 109G, некоторое количество Me 109F модернизировали до стандарта «Густава». Вместо старых кабин и двигателей установили новые, одновременно переделали часть внутренних узлов (например, топливную систему). Таким образом появлялись настоящие G-2 в «теле» старых Me 109F-4.
Шесть
Множество Me 109F использовали в различных проектах, в которых отрабатывались технические решения для следующего поколения «мессеров». Два самолета использовались для обкатки внутренних частей крыла, хвостового оперения и главного шасси для Me 209. Кроме того, у одного из этих самолетов (Me 109V23, W.Nr. 1801, СЕ+ВР) установили третью стойку шасси, положив самолет горизонтально, что впервые было использовано на Me 309. Второй самолет — Me 109F-1/V31 W.Nr. 564, SG+EK — оснастили новым шасси, герметичной кабиной, а также новой системой охлаждения двигателя (масляный и водяной радиаторы перенесли в фюзеляж, откуда они могли выдвигаться, как это использовалось на Me 209 и Me 309). Следующим самолетом, использованным в программе Me 309, стал Me 109V24, который получил ту же систему охлаждения (и двигатель DB 605A), после чего машину исследовали в аэродинамических трубах в Геттингене и Шале-Модоне.

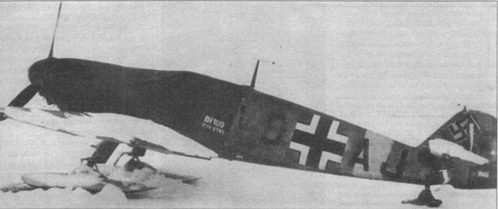

На одном из Me 109F2 (W.Nr. 8195, VD+AJ) повторно отрабатывалось лыжное шасси. Первым в этой программе использовали Me 109E-8. Этот самолет разбился в первой половине февраля 1941 года, после чего лыжи установили на «Фридрихе». Лыжное шасси «Фридриха» несколько отличалось от того, что стояло на «Эмиле». Шасси было неубирающееся, колесные ниши закрыты крышками.
Один из «Фридрихов-4» (W.Nr. 7413) в декабре 1941 года прошел в Рехлине цикл сравнительных испытаний с Fw 190А-2. Испытания показали, что у Me 109 был лучший разгон, в то время как «фокке-вульф» имел несколько большую скорость (10–20 км/ч) в горизонтальном полете над землей и на высоте 4000–4500 метров. Как нетрудно догадаться, «фокке-вульф» быстрее разгонялся в пикировании, труднее выходил из пикирования и обладал меньшей скороподъемностью.
В 1942 году Венгрия получила несколько десятков истребителей Me 109F, в том числе 37 F-4/B. Еще около четырех десятков истребителей F-2 Венгрия получила в начале 1944 года. Кроме того, не меньше 12 F-4 получила в 1943 году Италия. Эти самолеты предполагалось использовать для подготовки пилотов, поскольку предполагался переход итальянских ВВС на Me 109G. Кроме того, один Me 109F-4 оказался в Испании. Самолет получил бортовой номер 6°135 и собственное имя «Zacuto».
Me 109G
Следующей модификацией «мессера» стал «Густав» — Me 109G. Эта модификация была создана вскоре после «Фридриха» — зимой 1940 года. Обе модификации отличались друг от друга прежде всего мотором. Вместо DB 601E на «Густаве» стоял DB 605А, который был на 125 л.с. мощнее и на 56 кг тяжелее предшественника. Кроме того, «Густав» получил новый фонарь со встроенным лобовым бронестеклом. Рамы фонаря были усилены настолько, что смогли выполнять функцию противокапотажной дуги. Кресло пилота получило бронированный заголовник. Если у перевернувшегося «Фридриха» фонарь часто разрушался, а заголовник отламывался, что неизбежно влекло за собой смерть пилота, у «Густава» подобный риск практически исключался.
Новый, более мощный двигатель потребовал более эффективной системы охлаждения, как воды, так и масла. Кроме того, новый мотор оказался более прожорливым. Расход топлива у DB 605A при полете с крейсерской скоростью у земли достигал 320 л/ч, в то время как у DB 601E составлял только 290 л/ч. Если систему охлаждения удалось легко поправить, то увеличить запас топлива оказалось гораздо сложнее. Конструкция самолета исключала возможность увеличить объем имеющегося топливного бака или установку нового. Поэтому запас топлива оказался прежним, что повлекло сокращение радиуса действия с 705 км у Me 109F до 630 км у Me 109G.
Первые испытания нового двигателя проводили в конце 1940 года на одном из «Фридрихов» нуль-серии — W.Nr. 5604 VK+AB. Однако вплоть до лета 1941 года испытания не давали положительных результатов. Новый двигатель никак не удавалось довести до ума. Испытания проводились сразу на нескольких машинах Me 109F. Вероятно среди них были прототипы V25-V29.

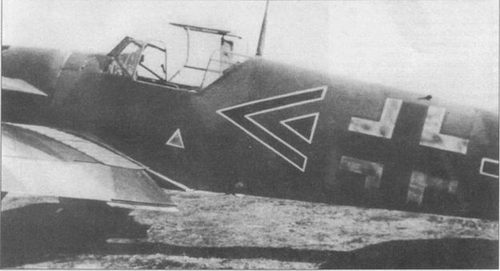

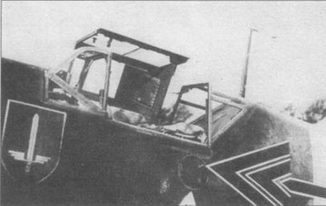

Два снимка штабных Me 109F. Верхний принадлежал штабу H/JG 54, а нижний — штабу JG 52. Самолет «Зеленых Сердец» имеет достаточно необычный фонарь, характерный для «Эмилей», выпускавшихся в 1939 году. Второй Me 109F оснащен стандартным фонарем, хотя еще без лобового бронестекла.

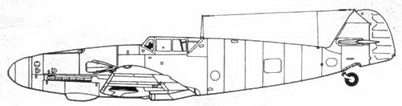

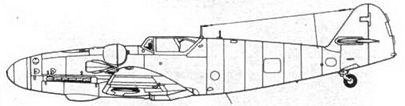

Bf 109 F-4

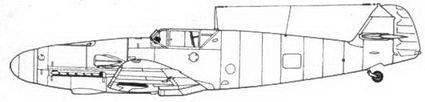

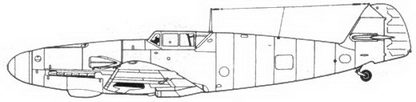

Bf 109 G-0
Еще с большим трудом шла отработка герметичной кабины, которую планировали сделать стандартной на «Густаве». Также стандартными планировалось сделать полностью закрытые колесные ниши в крыльях. Однако от этих планов, в конечном счете, отказались, хотя еще осенью 1942 года испытывали новую складную одностворчатую крышку ниши. В итоге пришлось пойти на выпуск «Густава» в двух вариантах: с герметичной кабиной (G-1) и стандартном (G-2). Работы над обеими вариантами шли параллельно, но G-1 потребовал гораздо больше усилий, связанных со сложной конструкцией герметичной кабины. Последними прототипами, на которых отрабатывалась герметичная кабина G-1, были Me 109V30 (W.Nr. 5716, ND+IE), a также Me 109V30A (W.Nr. 5717, ND+IF), переделанные из Me 109F-1. Один из этих прототипов позднее стал образцом для серийных Me 109G-1. У самолетов имелись характерные для «Густава» четыре отверстия в капоте, дополнительный воздухозаборник над двигателем перед кабиной, обеспечивающий подачу воздуха в систему поддерживания давления в кабине. У V30A воздухозаборник карбюратора был несколько вытянут (возможно, что на V30 воздухозаборник имел ту же конструкцию).

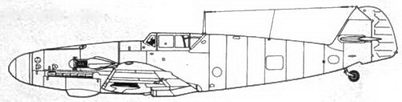

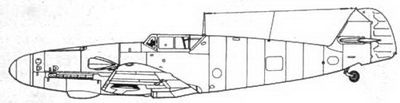

Bf 109 G-1
Bf 109 G-2/trop
Bf 109 G-3
Bf 109 G-4
Bf 109 G-5 ранний
Bf 109 G-5 поздний
Bf 109 G-6 ранний
Bf 109 G-6 поздний
Bf 109 G-6/AS с высоким килем
G-12 на базе G-6
Bf 109 G-14

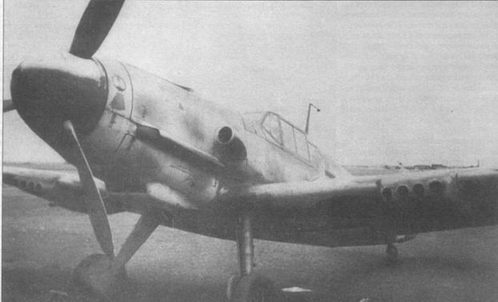

Один из первых серийных Me 109G-2, лето 1942 года. Бортовой код самолета СС+РО, концы крыльев выкрашены желтой краской.

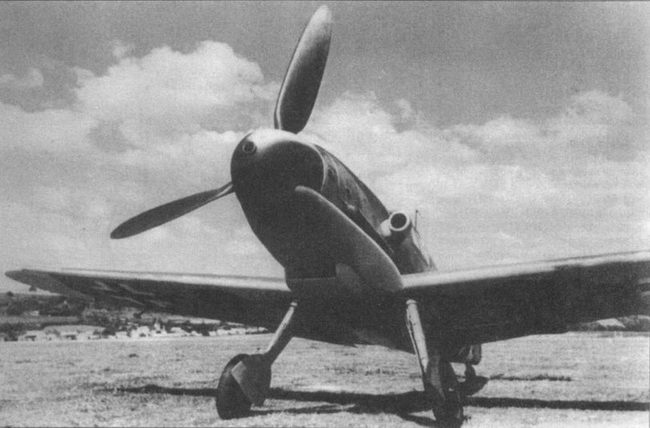

Два снимка одного из трех нуль-серийных Me 109G-0 (VJ+WA, W.Nr. 14001), собранных в начале 1942 года. До начала серийного выпуска «Густавов» прототипы оснащались двигателями DB 601 вместо еще не готового DB 605.
<
