Messerschmitt Bf 110
Шрифт:

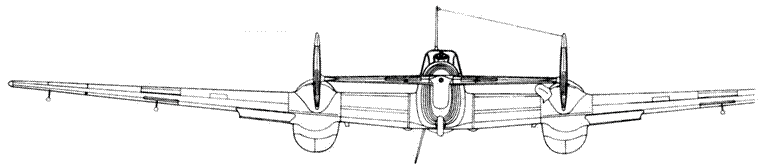

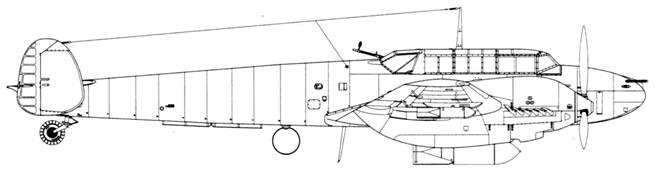

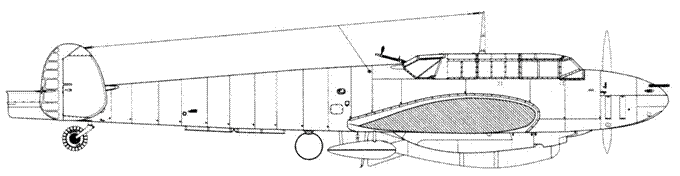

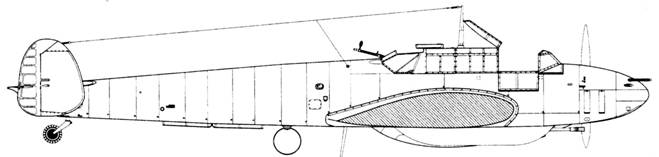

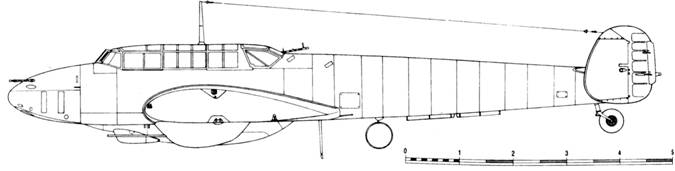

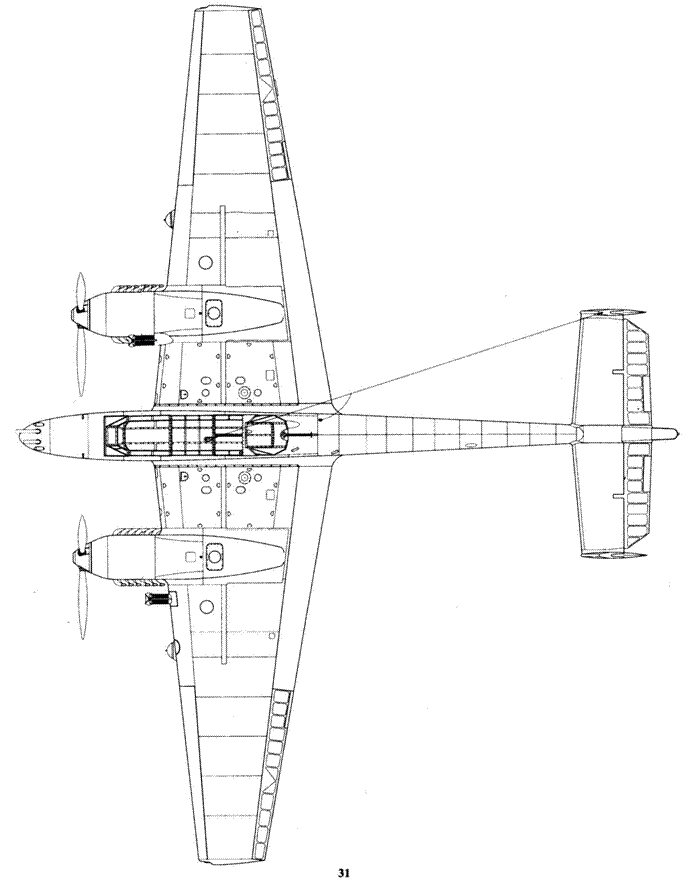

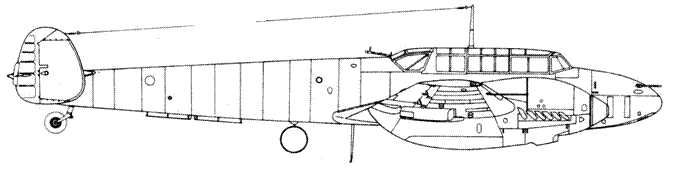

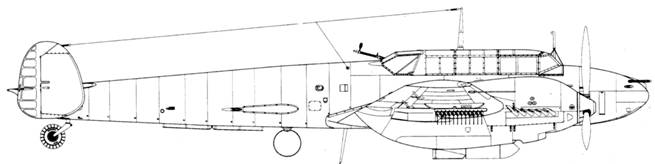

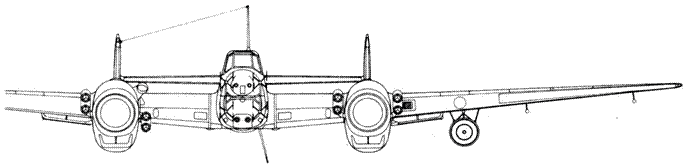

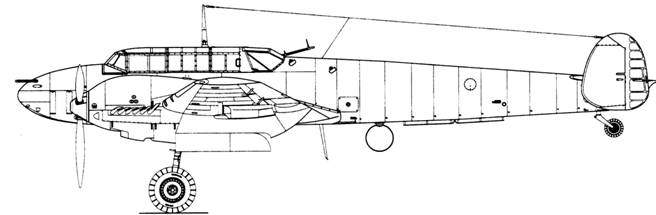

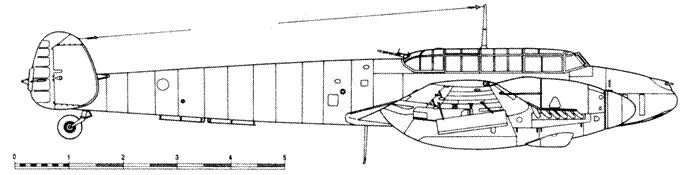

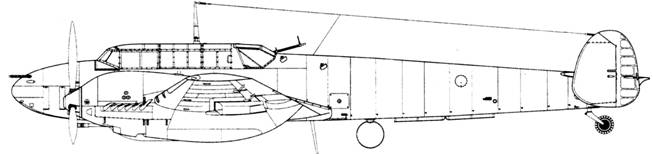

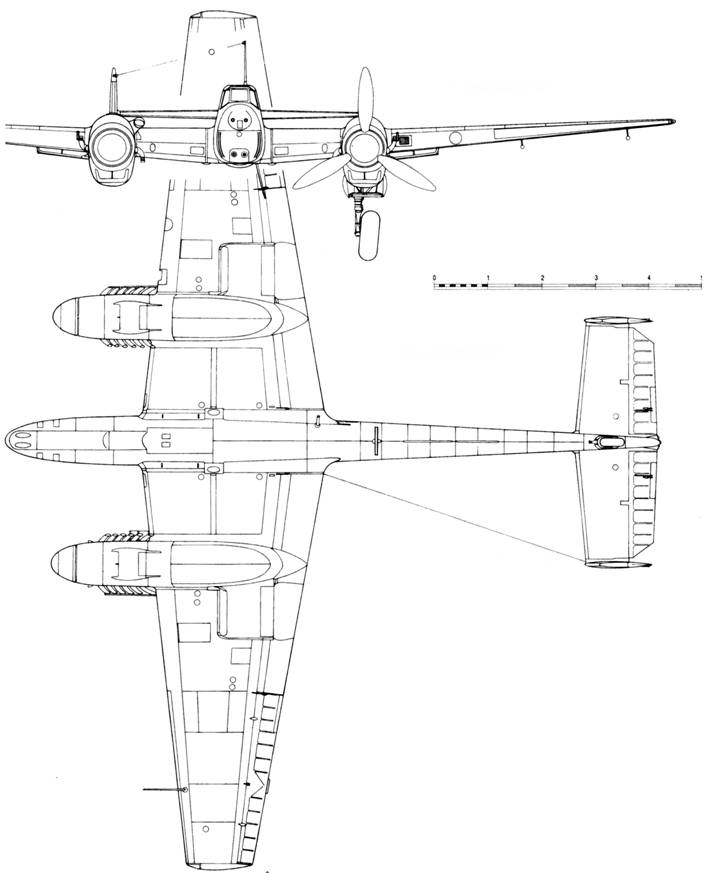

Messerschmitt Bf 110 C-4

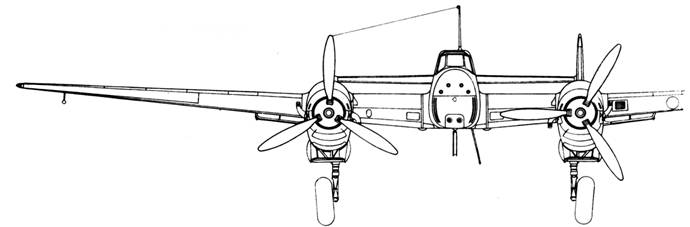

Messerschmitt Bf 110 C-4

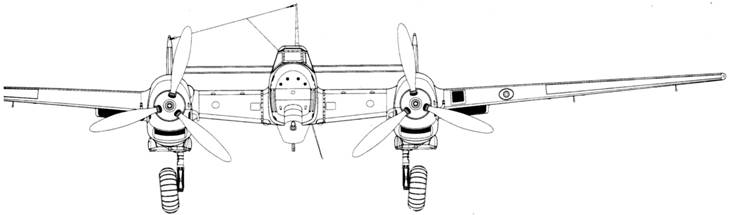

Messerschmitt Bf 110 C-4

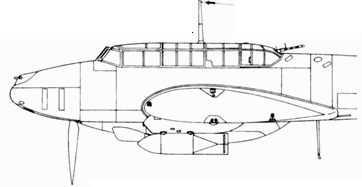

Messerschmitt Bf 110 C-4/B с бомбодержателем ETC-500/IX

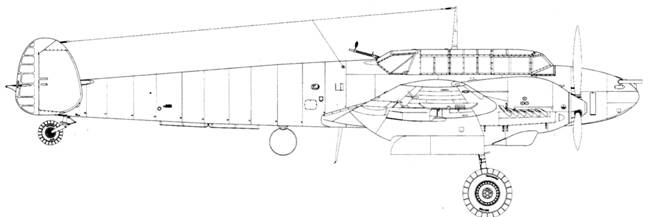

Messerschmitt Bf 110 C-4

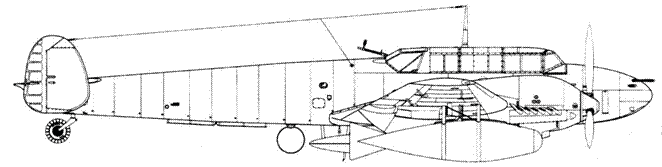

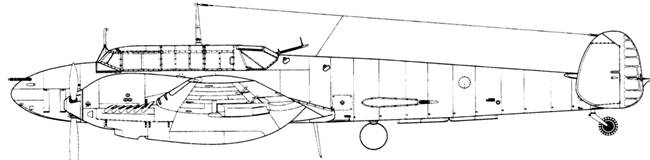

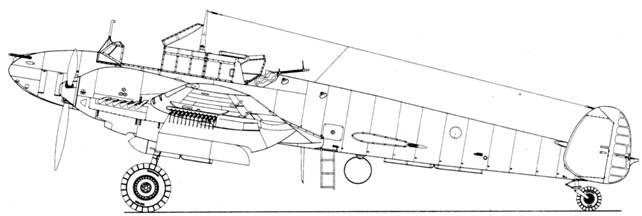

Bf 110 D-0
Bf 110 D-3/trop
Bf 110 D-3/trop
Bf 110 D-0/B
Bf 110 D-4
Bf 110 D-3/trop

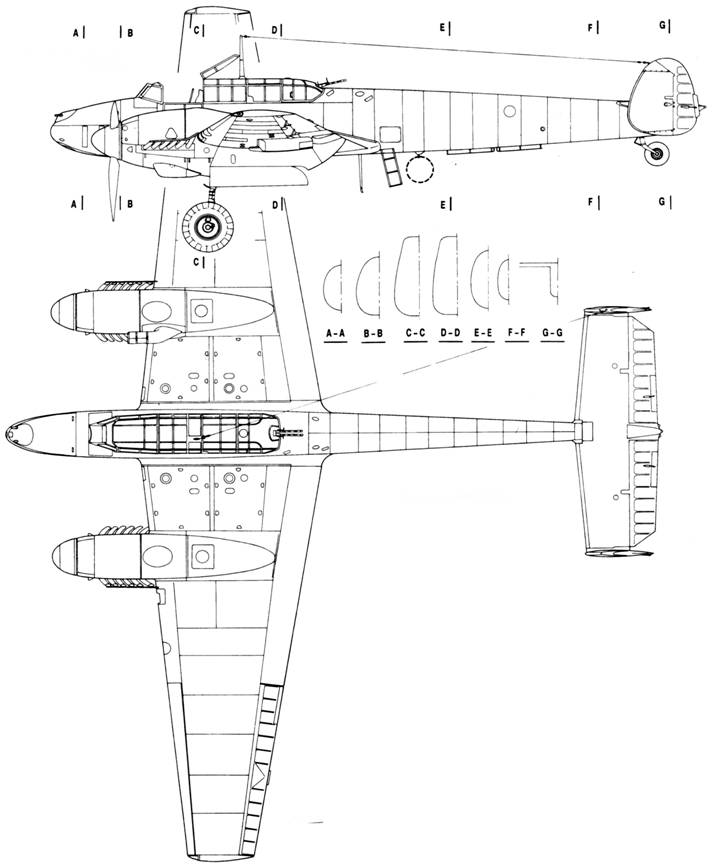

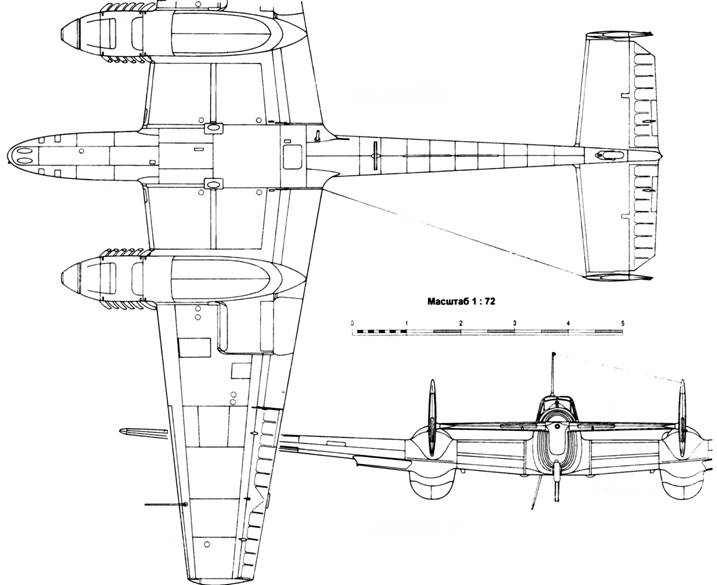

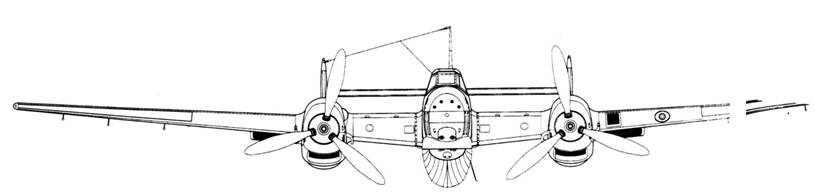

Bf 110 D-0

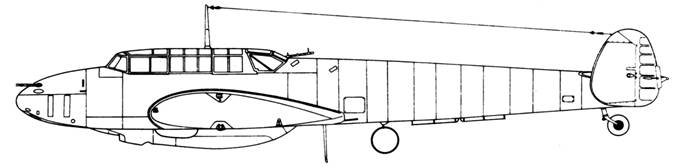

Bf 110 D-3
Bf 110 D-3/trop
Bf 110 D-4

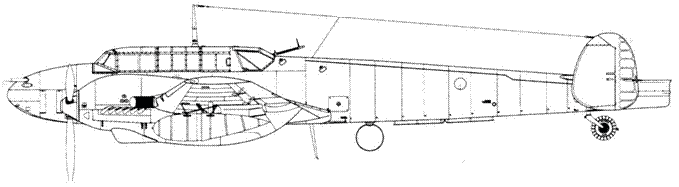

Bf 110 C-1

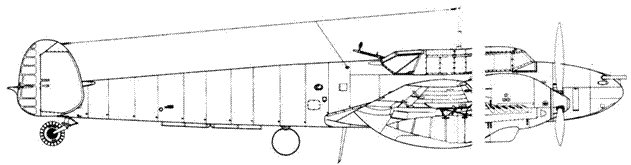

Bf 110 C
Bf 110 C-5
Bf 110 C-6
Bf 110 C-6
Bf 110 C-6
Bf 110 E-1
Bf 110 E-2
Bf 110 E-2
Bf 110 E-3/trop
Установка
Установка двух пушек MG FF/ВД Schrдge Musik (Rustsatz R8)
Установка пушки ВК 3,7 cm (Rustsatz R1)
Установка двух пушек MG 151/20 (Rustsatz М1)
Установка фотоаппарата в разведывательных самолетах
| Bf 110 V3 | Bf 110 A-01 -04 | Bf 110 B-1 | Bf 110C-1 | Bf 110D-1 | Bf 110 E-1 | Bf 110 F-2 | Bf 110 G-4c/R3 | |
| размах крыла | 16.80 m | 16,80 m | 16,80 m | 16,20 m | 16,20 m | 16,20 m | 16,20 m | 16,20 m |
| длинна | 12.50 m | 12,50 m | 12,523 m | 12,07 m | 12,07 m | 12,07 m | 12,07 m | 12.07 m (13,05 m) |
| высота | 4.10 m | 4.10 m | 4,10 m | 4,12 m | 4,12 m | 4,12 m | 4,12 m | 4,12 m |
| площадь крыла | 45,6 m 2 | 45.6 m 2 | 45,6 m 2 | 38,4 m 2 | 38,4 m 2 | 38,4 m 2 | 38,4 m 2 | 38,4 m 2 |
| Масса пустого | _ | _ | _ | 4 889 kg | _ | _ | 5 605 kg | 5 093 kg |
| максимальная | 5 005 kg | 5 005 kg | 5 653 kg | 6 028 kg | 7 230 kg | 6 925 kg | 7 206 kg | 9 390 kg |
| Двигатель | DB 600 A-1 | Jumo 210Da | Jumo 210Ga | DB 601 A-1 | DB 601 A-1 | DB 601 N | DB 601 F | DB 605 B-1 |
| мощность
взлетная | 986 k | 680 k | 700 k | 1050 k | 1050 k | 1200 k | 1350 k | 1475 k |
| Скорость макс. | 502 km/h/3 280 m | 435 km/h/4 100 m | 453 km/h4 000 m | 538 km/h/6 000 m | 538 km/h-6 000 m | 548 km/h/- | 563 km/h/5 360 m | 547 km/h/6 940 m |
| посадочная | – | – | – | 150 km/h | 150 km/h | – | – | – |
| Потолок | – | – | 7 954 m | 10 000 m | 10 000 m | 10 000 m | 10 840 m | 7 954 m |
| Дальность практич, | – | – | 1 715 km | 1 400 km | 1 400 km | 1 400 km | 1 200 km | 900 km |
| максимальная | – | – | – | 2 600 km | – | – | – | 2 090 km |
| Вооружение | 4x MG 17 7,92 mm | 4x MG 17 7.92 mm 1x MG 15 7.92 mm | 4x MG 17 7,92 mm 1x MG FF 20 mm | 4x MG 17 7,92 mm 1x MG FF 20 mm 2x 250 kg бомб 2x 500 kg бомб | 4x MG 17 7,92 mm 1x MG FF 20 mm 2x 250 kg бомб | 4x MG 17 7,92 mm 1x MG FF 20 mm 2x 500 kg бомб 4x 50 kg бомб | 4x MG 17 7,92 mm 1x MG FF 20 mm 2x 500 kg бомб 4x 50 kg бомб | 4x MG 17 7.92 mm 2x MG 151/20 20 mm 1x MG 81Z 7,92 mm |

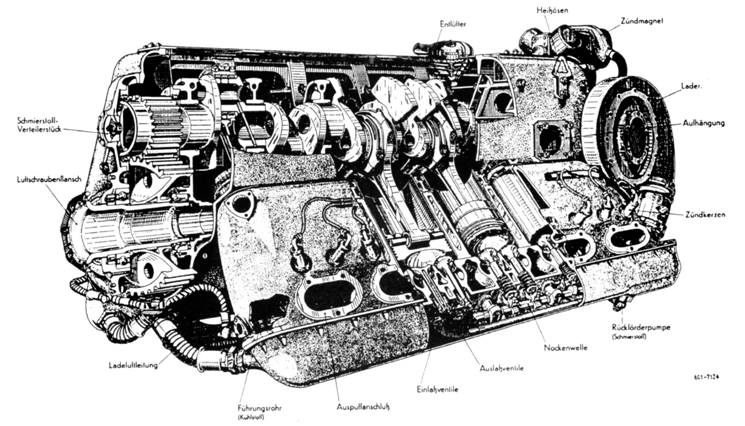

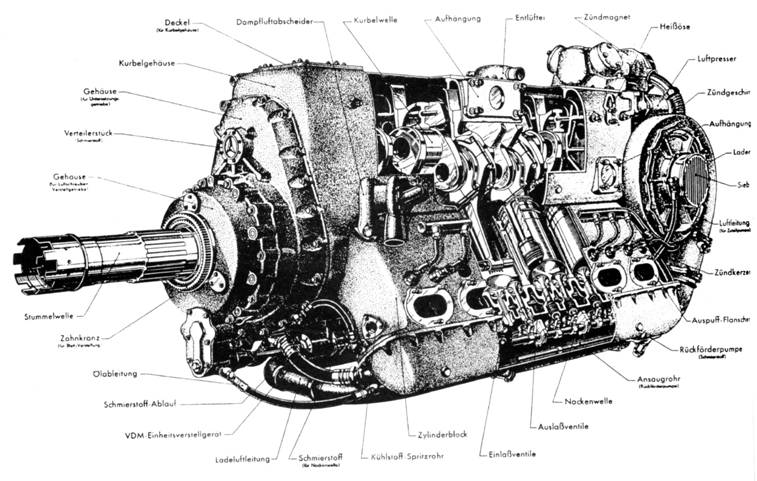

Двигатель DB 601А
Двигатель DB 601 E-G

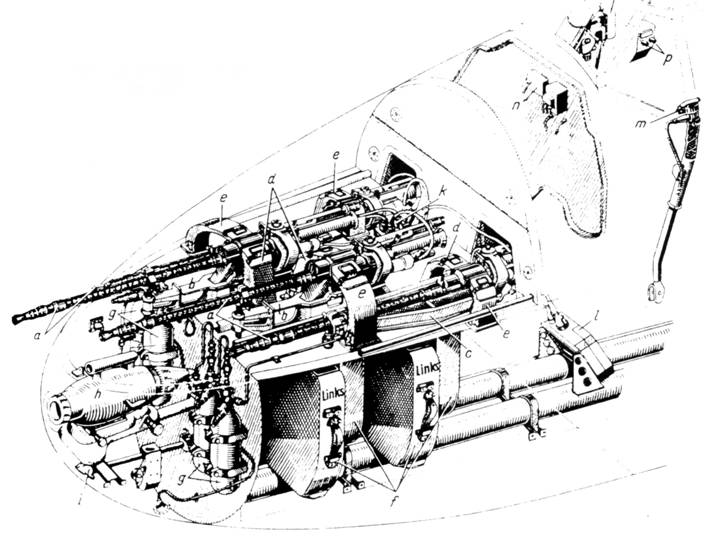

Отсек вооружения Bf 110
Установка пушек MG 151/20
Messerschmitt Bf 110 G-2/U1
Messerschmitt Bf 110 G-2/R1 с пушкой BK 3,7 см
Messerschmitt Bf 110 G-2/U1 с направляющими для ракет WGr. 42
Messerschmitt Bf 110 G-2/U1
Messerschmitt Bf 110 G-2/M2
Messerschmitt Bf 110 G-2/U1
Messerschmitt Bf 110 G-4 с радаром Lichtenstein ВС (FuG 202)
Messerschmitt Bf 110 G-4 с радаром Lichtenstein ВС (FuG 202)
Messerschmitt Bf 110 G-4 с радаром Lichtenstein C1 (FuG 212) и Rosendaal-Halbe (FuG 221)
Messerschmitt Bf 110 G-4 с радаром Lichtenstein C1 (FuG 212)
Messerschmitt Bf 110 G-4 с радаром Lichtenstein SN2 (FuG 220b) 2 x MG 151/20 в кабине пушки в носу фюзеляжа демонтированы
Messerschmitt Bf 110 G-4 с радаром Lichtenstein SN2 (FuG 220b) и Lichtenstein C1 (FuG 212)
Messerschmitt Bf 110 G-4 с радаром Lichtenstein SN2b (FuG 220)
