МиГ-21. Особенности модификаций и детали конструкции. Часть 1
Шрифт:

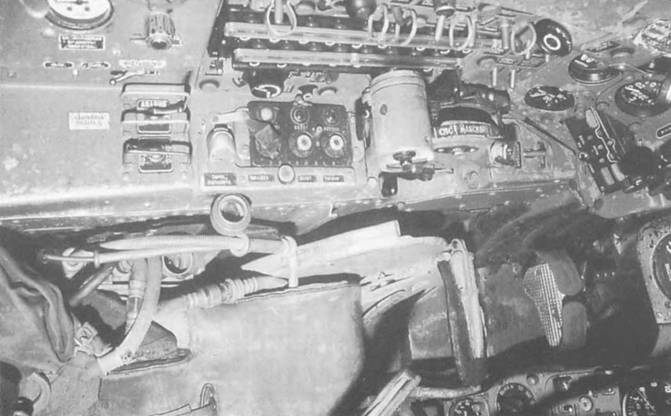

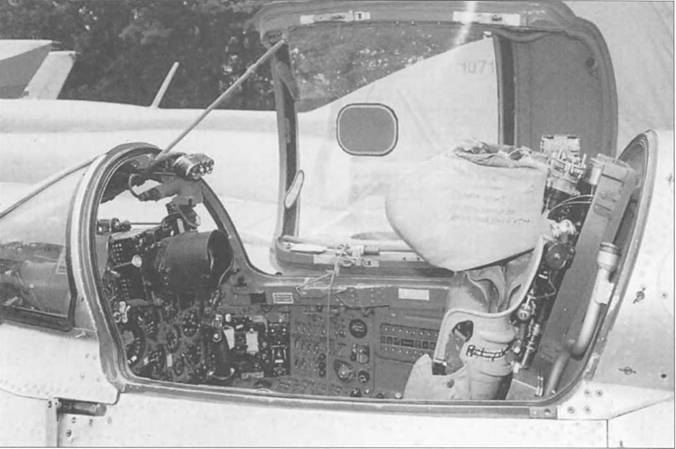

Рукоятка управления двигателем Р-11Ф2С-300 находилась на левой консоли. Тут же располагались ручки управления радиостанции Р-802В. Тут же также находилось управление ЛAC-1 и системой управления давлением МК-16.

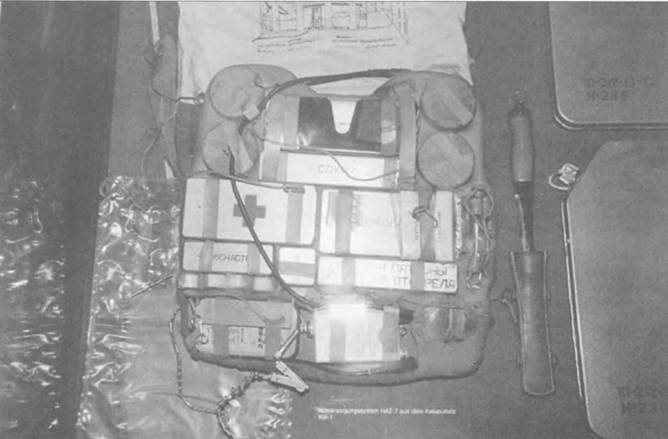

Комплект для выживания НАЗ-7, который находился в катапультном кресле КМ-1. В его состав входил нож, рацион на три дня и другие полезные вещи. Кроме того, тут же находился передатчик Р-855УМ.
Фотография

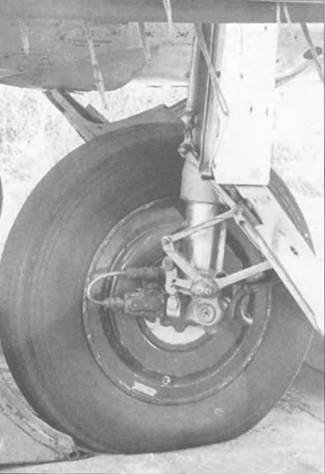

Польские техники меняют покрышку на основной стойке КТ- 92. Сама покрышка лежит рядом. Видны кабели пневматической и электрической систем.

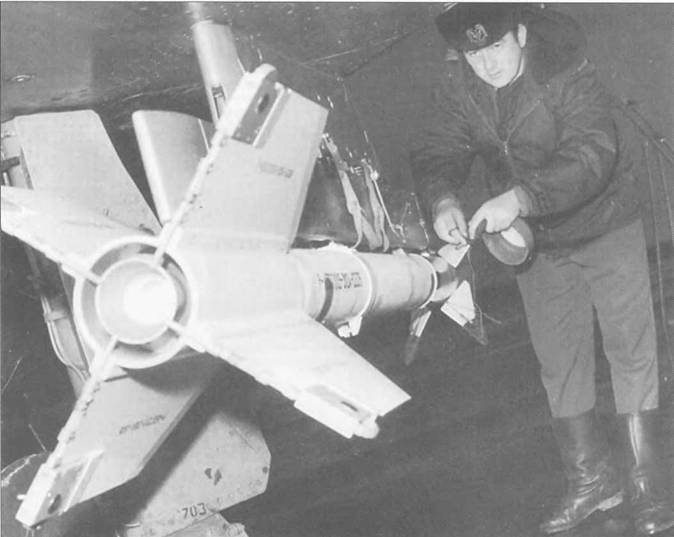

УР ближнего боя Р-ЗС (по НАТОвской терминологии АА-2 Atoll) на АПУ-13. На левой стороне ракеты черным написан ее серийный номер – Р-А30103-310А-СБ05. Р-ЗС представлял собой нелицензионную копию американской AIM-9 Sidewinder. Ее длина составляла 2838 мм, диаметр 127 мм, масса – 73.5 кг (из них БЧ -9.5 кг).

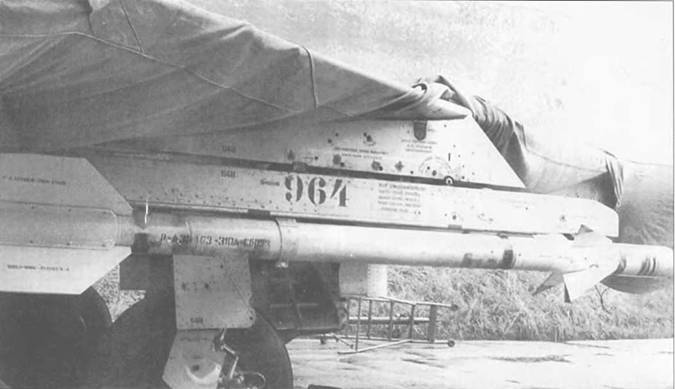

Ракета Р-ЗС, подвешенная под правый пилон польского МиГ-21ПФМ. Серийный номер написан на фюзеляже ракеты и на килях. После запуска ракета развивала скорость в 2.5 Маха и поражала цель на расстоянии 12 км.

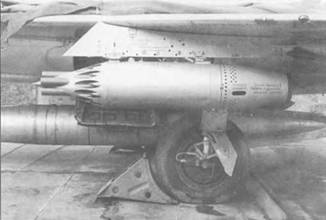

Блок НАР УБ-16-57У, подвешенный на пилон БДЗ-60-21Д. Под каждым крылом МиГ-21ПФМ было под два таких пилона, под которые можно было подвесить до 500 кг. Причем на них нельзя было подвесить дополнительные топливные баки.

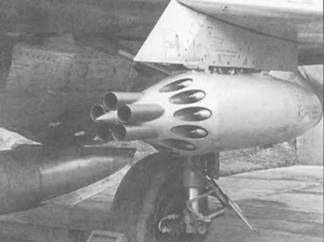

Подвеска УБ-16-57У на восточногерманском МиГ-21ПФМ, выставленном в Музее Техники в Шпеере. Этот блок отличался от УБ-16, который применялся на МиГ-21Ф-13. В блок УБ- 16-57У использовались НАР С-5. На блоке красным написана инструкция на русском.
На этом МиГ-21ПФМ под фюзеляжем подвешен пушечный контейнер ГП-9. В контейнере находилась сдвоенная 23-мм пушка ГШ-23 с боекомплектом в 200 снарядов. Сама пушка весила 50.5 кг и имела длину в 1537мм.

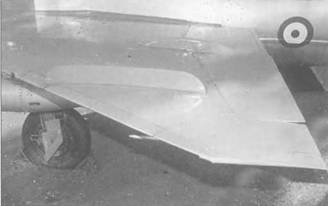

Треугольное крыло МиГ-21ПФМ имело только один аэродинамический гребень. В законцовке левого крыла стоял красный проблесковый огонь, в то время как в правом – зеленый. Хорошо виден закрылок.
На нижней части закрылков монтировалась система контроля. Такая система стояла на всех без исключения МиГ-21-х и обеспечивала лучшую контролированность действий летчика.

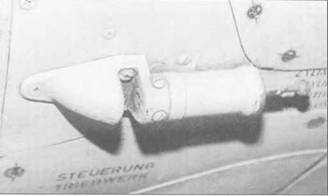

Гидравлическая система БУ-45А обеспечивала на МиГ-21ПФМ отклонение закрылков на +/-20 градусов.

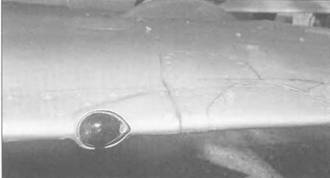

На МиГах первого и второго поколений в крыльях находились проблесковые огни. Вот такой красный на киле. Обычно приемник СОД-57М был темно-зеленый, а на этом музейном экземпляре почему то серебристый.
Система крепления закрылка к крылу на МиГ-21ПФМ.

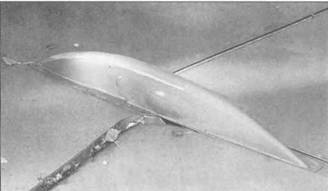

Приемник системы «свой – чужой» СРО-2М в крыле. Такая конфигурация характерна для МиГ-21ПФ.

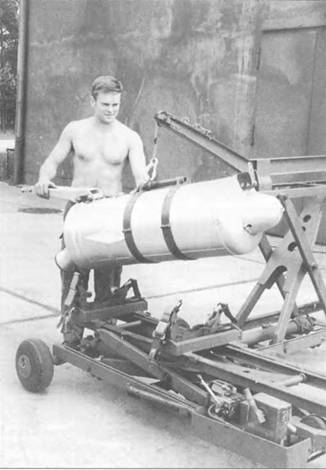

Восточногерманский техник транспортирует ракетный ускоритель СПРД-99 РАТО. МиГ-21ПФМ стал первым вариантом МиГ-21, который комплектовался такой системой. РАТО использовались только один раз и после этого возвращались в СССР для перезарядки.

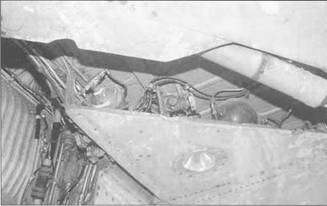

Кроме того на нижнем крыле монтировались проблесковые огни МПРФ-1А. Они монтировались на створках основного шасси и контролировались летчиком. На этом музейном экземпляре советские огни заменены на американские фирмы General Electric. На фото также видны элементы пневматической системы (три синие контейнера), которая использовалась в случае отказа основной системы выпуска шасси.

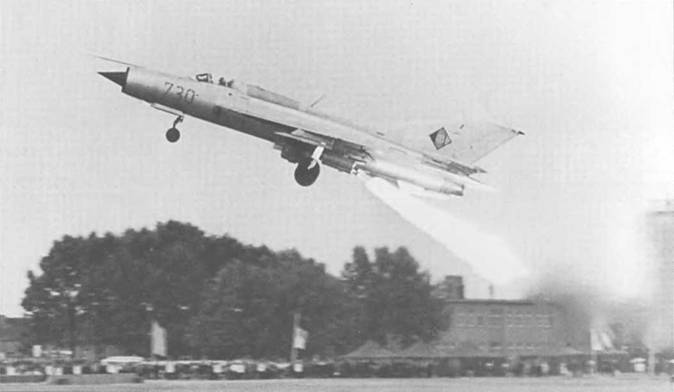

Восточногерманский МиГ-21ПФМ («красный 730»\ серийный 4214) взлетает с полевого аэродрома с помощью двух ракетных ускорителей РАТО. Использование таких ускорителей уменьшало длину необходимой взлетной полосы на 200 метров. Самолет из состава Jagdfliegergeschwader 8 “Hermann Matern”. Сама фотография сделана на авиапразднике в Магдебурге 18 августа 1968 года. Самолет разбился 30 мая 1980 года, летчик Геральд Лиебке погиб.
Передняя часть крепления СРПД-99. Аналогичная была и на правой стороне фюзеляжа.
Задняя часть крепления СПРД-99. Точно такие же крепления были на МиГах второго, третьего и четвертого поколений.

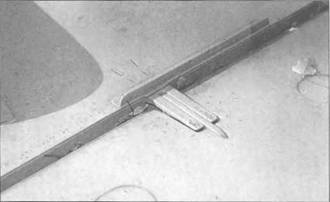

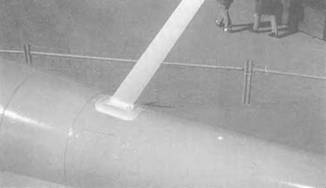

Как на МиГ-21ПФ, так и на МиГ-21ПФМ сверху фюзеляжа располагалась антенна радиостанции В-802В. На последующих модификациях антенна была заменена на фибростеклянную панель на киле.

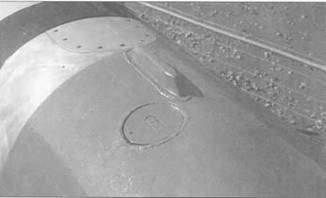

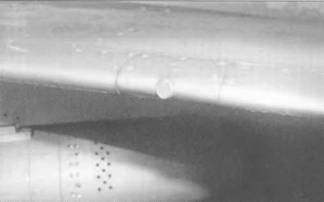

Нейтральная горловина для заливки топлива на МиГ-21ПФМ. Она находилась сразу возле кабины. На самолетах третьего поколения она была перенесена. Назначение центрального блистера неизвестна.

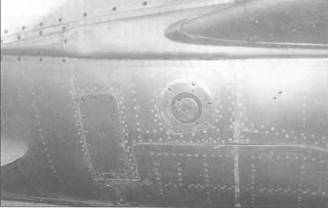

На МиГ-21 второго поколения внешнее электричество подключалось с помощью специального штекера на левой стороне фюзеляжа. Чаше всего с помощью электричества запускали двигатель на земле, таким образом экономя заряд аккумуляторов. На ранних МиГ-21Ф-13 разъем располагался не на этом месте, а вот на последующих модификациях тут же.

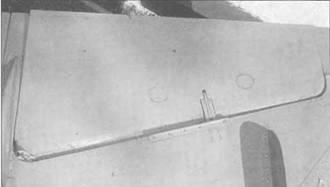

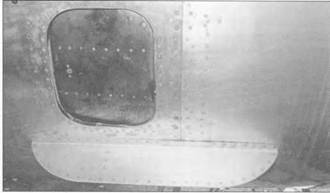

На этом МиГ-21ПФМ стоит гильзоотражатель несмотря на то что пушки па самолете нет. Такая небольшая панель часто использовалась для защиты от небольших камней и грязи при рулежке на неприспособленных площадках. На МиГ-21ПФ\ПФМ она была нестандартной, а вот на последующих модификациях – стандартной.
Схема снятия двигателя на всех МиГ-21 была одинаковой. Это хорошо видно на фотографии этого МиГ-21ПФМ («красный 829»), который находится на техническом обслуживании. На заднем плане виден Су-22М-4.
