МиГ-21

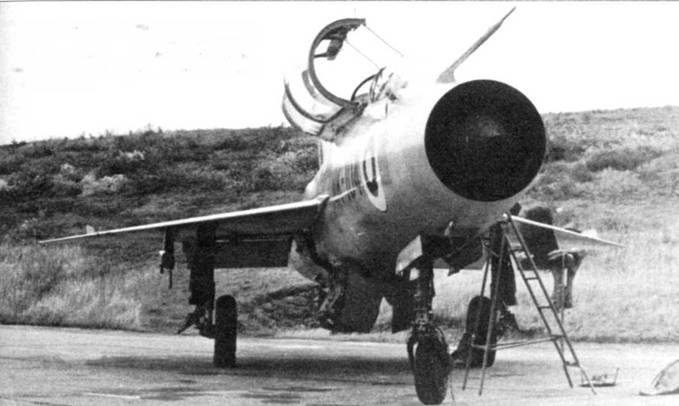

У спарки были индивидуальные откидные сегменты фонаря кабины. Встроенного вооружения учебно-тренировочные МиГ-21У не имели, для самообороны предусматривалась подвеска двух ракет К-13.

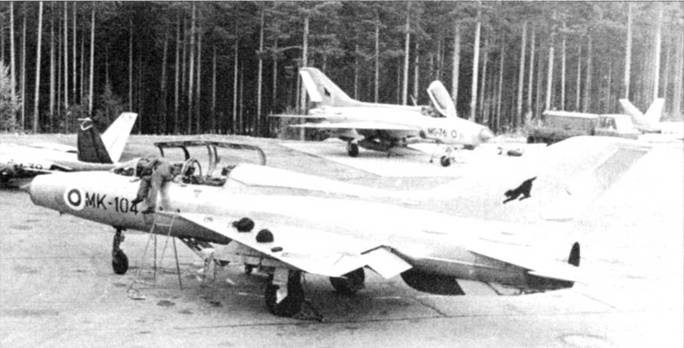

Работы на технике. На переднем плане – финский МиГ-21У, авиабаза Халли, 1976 г. На заднем плане – МиГ-21Ф-13, левее виден хвост французского учебно-тренировочного самолета СМ-170 «Мажистер».

МиГ-21-93

Вариант модернизации, получивший обозначение МиГ-21-93, был разработан в РСК «МиГ» в середине 90-х годов. Модернизация предусматривает полное обновление бортового электронного оборудования и приборного оборудования кабины с установкой системы управления вооружением на основе многофункциональной РЛС «Копье», нашлемной системы целеуказания, цветною многофункционального дисплея, новых средств навигации и связи, аппаратуры РЭБ. В ассортимент подвесного вооружения дополнительно включены УР воздух-воздух РВВ-АЕ, Р-27Р, Р-27Т, Р-73 и корректируемые авиабомбы КАБ-500КР. По своим боевым возможностям МиГ-21-93 соответствует истребителям 4-го поколения.

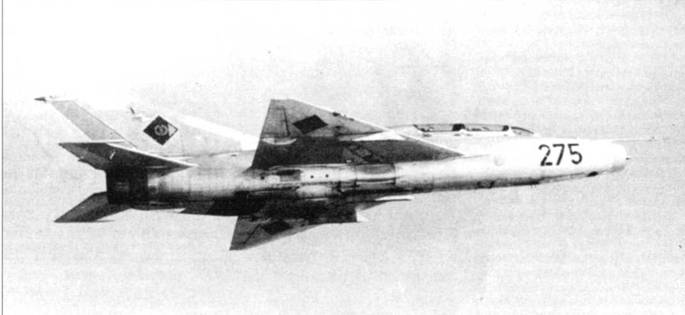

Неокрашенный МиГ-21УС ВВС ГДР. В каждой истребительной эскадрилье ВВС ГДР, вооруженной истребителями МиГ-21, имелась хотя бы одна спарка.

Суданский МиГ-21УС осматривают американские летчики, учении «Брайт Стар», январь 1979 г.

Первый полет прототип МиГ-21-93 выполнил осенью 1998 г.

РСК «МиГ» вела широкую рекламную кампанию истребителя МиГ-21-93, самолет неоднократно демонстрировался на авиасалонах в Жуковском, однако решительного успеха на внешнем рынке добиться не удалось. В вариант, близкий к МиГ-21-93 модернизированы самолеты МиГ-21 ВВС Индии. Модернизация первых машин проводилась в Нижнем Новгороде на производственном объединении «Сокол» (бывший завод № 21), затем – в Индии на основе заводских модернизационных комплектов, получаемых из России. Модернизированные МиГ-21 действительно приблизились по своим возможностям к истребителям 4-го поколения, что ярко продемонстрировали индийские летчики в учебных боях 2005 г. с пилотами ВВС США, которые летали на истребителях F-15С. Индусы на модернизированных МиГ-21 выиграли большинство воздушных боев.

Бывший восточногерманский МиГ-21УС с бундесрегистрацией «24-12», но без бундес опознавательных знаков. Восточные немцы получили спарки МиГ-21УС неокрашенными, но камуфлировали их в середине 70-х годов.

Фонарь кабины инструктора

МиГ-21У

МиГ-21УС/УМ

МиГ-21 «Лансер»

Румыния стала первой страной, которая осуществила модернизацию всего парка истребителей МиГ-21. В начале 90-х годов Бухарест изучал перспективы развития своих ВВС. Как и другим странам Восточной Европы, Румынии очень хотелось по соображениям престижа закупить в США истребители F- 16, пусть даже ранних серий и уже изрядно полетавшие. Стоимость одного подержанного F-16 составляла порядка 20 млн. долл. В Бухаресте посчитали цены слишком высокой. Ост авался один путь – модернизация. На вооружении ВВС Румынии состояли истребители МиГ-21, МиГ-23 и МиГ-29. Истребителей МиГ-29 имелось всего 12 штук и их модернизация не могла серьезно повлиять на рост боевых возможностей ВВС в целом. Истребителей МиГ-23 также имелось не очень много. Было принято решение о модернизации самых массовых самолетов – МиГ-21. ВВС Румынии хотели в результате модернизации получить не столько истребитель воздушного боя, сколько ударный самолет. Главным подрядчиком была назначена румынская фирма Аэростар, а на партнера (сама фирма Аэростар разработку проекта модернизации не тянула) объявили тендер. В тендере приняли участие фирмы GEC-Маркони, Секстант Авионик, МиГ- МАПО. Больше всего заинтересовало румын предложение израильской фирмы IAI, уже работавшей над проектом МиГ-21-2000. В 1993 г. фирма IAI показала в Париже демонстратор МиГ-21-2000, модернизированный из МиГ-21бис. Демонстратор не имел никакой маркировки и опознавательных знаков но фирма подавала самолет как истребитель ВВС Румынии, хотя «бисы» в Румынию никогда не поставлялись.

Представители фирмы IAI поторопились – румыны сочли проект «слишком косметическим» прежде всего из-за отсутствия многофункциональной РЛС. Контракт на модернизацию 110 румынских МиГов (100 одноместных и десяти спарок) был заключен с другой израильской фирмой – Элбит, предложивший свой вариант модернизации под наименованием «Лансер». 75 боевых самолетов, согласно контракту, модернизировались в истребители-бомбардировщики, 25 – в самолеты, оптимизированные для ведения воздушного боя. В ходе модернизации выполнялся полная разборка истребителей с инспекцией и при необходимости ремонтом деталей планера, полная замена бортового электронного и электрического оборудования. БРЭО истребителя МиГ-21 «Лансер» построено на основе интерфейса MIL-STD 1553, стандартного для всех западных боевых самолетов, с использованием процессора Интел 486. На истребителях завоевания превосходства в воздухе установлены многофункциональные импульсно-допплеровские РЛС Элта EL/M-2032 израильской разработки, по своим возможностям примерно равные РЛС AN/APG-68, установленной на истребителе F-16C. Состав агрегатов и систем истребителей МиГ-21 М/МФ/УМ унифицируется. На истребителях-бомбардировщиках ставились более простых двухрежимные РЛС Элта EL/M- 2001В. В варианте истребителя-бомбардировщика самолет МиГ-21 «Лансер» может нести подвесные контейнеры Рафаль «Лайтнинг» с аппаратурой ночного видения и лазерным дальномером – целеуказателем. Израильский контейнер «Лайтнинг» является аналогом американской подвесной обзорно-прицельной системы LANTIRN. По своим возможностям в плане нанесения ударов по наземным целям «Лансер» примерно соответствует самолетам «Мираж 2000В», F-16C и F/A-18. В состав подвесного вооружения дополнительно к штатному для МиГ-21 включены УР воздух-воздух Рафаль «Питон III», Матра «Мажик II», корректируемые бомбы с лазерным и инфракрасным наведением наведением.

Прототип самолета «Лансер А» выполнил первый полет 22 августа 1995 г. В сентябре 1996 г. он был показан в Фарнборо. Первые два модернизированных самолета МиГ-21 «Лансер» в варианте истребителей- бомбардировщиков поступили на вооружение ВВС Румынии в октябре 1996 г. Первый модернизированы в вариант истребителя воздушного боя «Лансер» был показан в Париже в 1996 г.

Программа модернизации румынских МиГ-21 была выполнена полностью, не взирая на многочисленные протесты разработчика. Модернизация проводилась без согласования с микояновской фирмой и в отсутствие авторского надзора. В ВВС Румынии последовала целая череда аварий и катастроф с самолетами МиГ-21 «Лансер», что лишний раз дало повод представителям МиГа выступить с резкими заявлениями но поводу несанкционированных доработок на их изделиях. Во многом аварии и катастрофы способствовали заключению контракта на модернизацию МиГ-21 ВЕК' Индии с российскими, а не израильскими фирмами. Также прекратились переговоры о возможной модернизации истребителей МиГ-29 ВВС ряда стран мира в Румынии с участием израильских фирм.

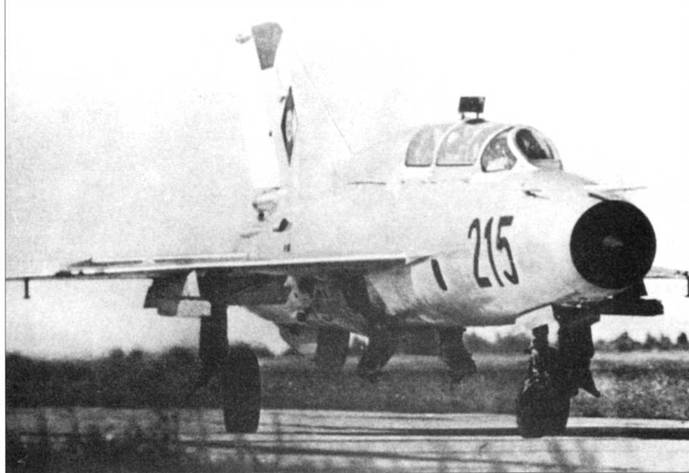

Инструктор в задней кабине поднял перископ. Перископы были установлены на МиГ-21УС и МиГ-21УМ для улучшения обзора вниз вперед на взлете и посадке.

МиГ-21УМ финских ВВС на исполнительном старте.

Учебно-тренировочные МиГ-21

С момента начала массового поступления истребителей МиГ-21 в строевые части остро встал вопрос и переучивании летчиков на новый тип. Ранее в ОКБ Микояна был разработан единственный учебно-тренировочный истребитель – МиГ-15УТИ. Учебно-тренировочный вариант МиГ-21 стал вторым истребителем с двойным управлением, разработанным на микояновской фирме. Учебно-тренировочных вариантов истребителей МиГ-17 и МиГ-19 не существовало. Решение о разработке учебно-тренировочного истребителя на базе планера истребителя МиГ-21Ф-13 было принято в ноябре 1959 г.

МиГ-21У (Mongol-A)

Прототип спарки получил на фирме обозначение Е-6У. Первый полет на нем выполнил 17 октября 1960 г. летчик-испытатель П.М. Остапенко. Размеры спарки остались такими же, как у боевою МиГ-21Ф-13. За счет установки кабины для второго летчика емкость внутренних топливных баков была уменьшена до 2350 литров. Кабины закрывались индивидуальными подвижными сегментами фонарей, которые откидывались вбок. Пушки с боекомполектом и радиоприцел на спарке не ставились.

После успешного завершения Государственных испытаний, самолет был запущен в серийное производство под обозначением МиГ-21У. Серийно для ВВС Советского Союза спарки строились на заводе в Тбилиси с 1962 по 1966 г.г. На экспорт двухместные учебно-тренировочные истребители выпускал в 1964 1968 г.г. московский завод «Знамя Труда».

На Западе первый учебно-тренировочный вариант МиГа-21-го получил кодовое обозначение Mongol-A.

На МнГ-21У ранней постройки контейнер тормозного парашюта размещался аналогично МиГ-21Ф-13 – под фюзеляжем. На спарках позднего выпуска контейнер тормозного парашюта перенесли в основание киля. Воздушные тормоза спарки отличались от воздушных тормозов, установленных на истребителе МиГ-21Ф-13. Вместо двух «Лопухов» истребителя, у спарки имелся один, установленный по оси фюзеляжа.

Задняя, инструкторская, кабина самолета МиГ-21УМ. Все надписи выполнены на русском языке. Обратите внимание на вентилятор, закрепленный в правой верхней части приборной доски. Таким вентиляторами оборудовались кабины советских транспортных самолетов и вертолетов.

«Красная пятисотка» – МиГ-21УМ ВВС Кубы. Руль направления окрашен в цвета флага острова Свободы: треугольник красного цвета с белой пятиконечной звездой и бело-голубые полосы.
