Нехватку противопехотных выпрыгивающих S.Mi.35 восполнили деревянные фугасные мины нажимного действия «Schuetzenmine 42» (Schue.Mi. 42), аналог советской мины ПМД-6. Несколько позже появился вариант этой мины с увеличенным вдвое зарядом ВВ, под наименованием «Schuetzenmine 400» (Schue.Mi. 400).

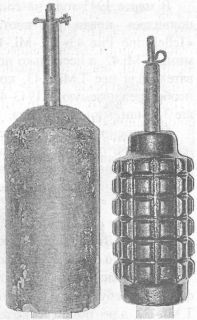

Противопехотная мина «Stockmine 43» (слева) и советская ПОМЗ-2
Вторым образцом противопехотных мин категории «Behelfsminen» явилась «Stockmine 43» (St.Mi. 43), аналог советской ПОМЗ-2, но изготовленная из
С начала войны против СССР и до лета 1942 года мины были в Вермахте боевым средством, которое применяли исключительно саперные батальоны. Доставка и установка мин являлись обязанностью саперов. В случае необходимости пешие саперные взводы должны были снимать ранее установленные противотанковые мины и переустанавливать их в новых местах. Но в июне 1942 года, когда немецкие саперы уже не справлялись с резко возросшими потребностями в минировании, ОКН потребовал, чтобы все рода войск научились устанавливать мины в наступлении и в обороне.
В марте 1943 года на советско-германском фронте появилась новая противотанковая немецкая мина «Tellermine Pilz 43» (Т.-Mi.-Pilz 43) с взрывателем от мины T.Mi.42, а несколько позже и специальный взрыватель для нее T.Mi.Z.43, который превращал мину в необезвреживаемую. В 1943-44 гг. Вермахт получил свыше 3,5 млн. мин этого типа.
Обострение проблемы нехватки материалов, перенапряжение германской промышленности, огромный расход противотанковых мин и недостаток саперных подразделений заставляли немцев искать новые средства минной борьбы с советскими танками.
В середине 1943 года появилась так называемая «ригельмина» (Riegelmine 43 (R.Mi.43)), исходной идеей которой явно были советские мины ТМ-39 и ТМД-40.
Было подсчитано, что для минирования километра фронта требуются 4 тысячи мин типа T.Mi.42 или T.Mi.43, для подвоза которых необходимо иметь 15 трехтонных автомобилей, в то время как ригельмин требовалось лишь 1120, которые могли доставить 3 грузовика.

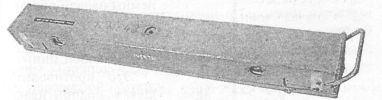

Противотанковая ящичная мина «Riegelmine 43»
Однако оказалось, что использование в мине по советскому принципу двух взрывателей типа Z.Z. 42 (аналог советского МУВ) делает ее крайне опасной для самих минеров. Поэтому в 1944 году ее заменили на модель R.Mi.44, имевшую один взрыватель нажимного действия T.Mi.Z.42.

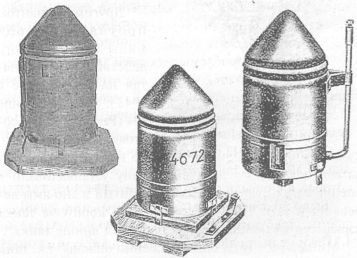

Противоднищевая подпрыгивающая кумулятивная мина «Hohlladungs-Springmine 4672»
В конце 1944 года немцы начали поставлять на фронт совершенно новый тип противотанковой мины.
Это противоднищевая подпрыгивающая кумулятивная мина «Hohlladungs-Springmine 4672», которая была сделана с использованием гранаты кумулятивного действия и пробивала днище танков. Всего Вермахт получил до 59 тысяч таких мин.

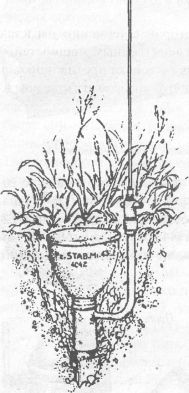

Противоднищевая кумулятивная мина «Panzerstabmine 43»
Другим вариантом противоднищевой мины кумулятивного действия стала принятая на вооружение в 1943 г. «Panzerstabmine 43» (Pz.Stab.Mi.43), состоявшая из обычного кумулятивного подрывного заряда и штыревого взрывателя наклонного действия. Мину устанавливали в специально отрываемую яму, на вбитый в дно ямы деревянный кол. При наклоне штыря корпусом танка взрыв кумулятивного
заряда пробивал днище танка.Мины этого типа были особенно опасны, т. к. танк полностью выходил из строя, а экипаж погибал.
Пожалуй, мины моделей Sta.Mi.43, T.Mi.43, R.Mi.43, R.Mi.44 и Hohlladungs-Springmine 4672 были последними металлическими противотанковыми минами Вермахта.
По мере потерь территорий в Германии нарастала нехватка металла и производственных мощностей. В 1944 году началась поставка в войска противотанковой мины «Topfmine 4531», корпус которой изготавливался из древесной муки, пропитанной каменноугольной смолой, а ее взрыватель был изготовлен из стекла.
Противотанковая мина-эрзац «Topfmine 4531»
Варианты этой мины делали из смеси лигнита, пыли бурого угля и битума («Topfmine А 4531»); из склеенных между собой деревянных или фанерных дощечек или вовсе из картона (Topfmine С-4531, или «Papmine»); из древесных отходов («Topfmine В-4531», или «Viskonit-Mine»). Существовал и вовсе экзотический вариант «Topfmine 4531» с корпусом из фаянса.
Противотанковая мина-эрзац «Glasmine 43»
Выше уже говорилось о появлении на фронте в 1943 году противопехотной мины из бетона St.Mi.43.
В том же 1943 году появилась стеклянная фугасная противопехотная мина нажимного действия «Glasmine 43» с химическим взрывателем.
В 1944 году немцы значительно упростили свою знаменитую мину-лягушку «S.Mi.35» и выпустили ее под наименованием «S.Mi.44».
Довольно широко немцы, начиная с лета 1944 года, стали практиковать установку мин на неизвлекаемость способом размещения дополнительного разрывного заряда под низом мины. Для этого фирма «Marklin & Cie» в Гопингене разработала взрыватель разгрузочного действия SM-2 (Entlastungszunder SM-2). Правда, применение этого способа допускалось инструкцией при том условии, что на данном участке местности Вермахт не предполагает вести наступательные действия и возвращаться сюда не намерен (см. Инструкцию «Heeresdienst-vorschrift 220/ b (Minen und Minenzunder) от 10 сентября 1944 года).
С конца 1944 производство так называемых «вспомогательных мин» (Behelfsminen) начало превышать производство табельных мин. Все больше мин изготавливалось непосредственно в войсках или в прифронтовых гражданских мастерских. Все их перечислить невозможно, т. к. многие из них даже не получали официального наименования.
Мина со взрывателем SM-2
С января 1945 года поставлялась и широко использовалась мина-ловушка разгрузочного действия «Entlastungsmine», изготовленная из древесины.
В 1945 году появилась противопехотная картонная мина «S-Mine 45 Sp» и две разновидности малогабаритной мины в жестяных баночках «Schutzendosenmine». Последние предполагалось закладывать на хранение в тайные склады немецкой партизанской организации «Вервольф» и использовать для минирования в тылу Красной Армии и войск союзников.
С лета 1944 года пошли в ход и запасы трофейных мин. Американская инструкция «Mines and charges used by the german Army» за декабрь 1944 года описывает около 26 типов противотанковых мин и 6 типов противопехотных мин негерманского происхождения, используемых Вермахтом.
