Моделирование канала коротковолновой радиосвязи

(20)

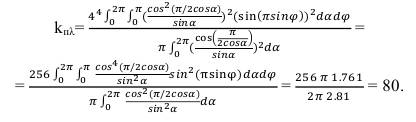

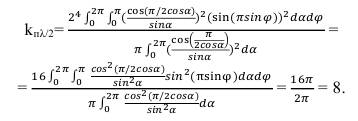

Вычислим значения коэффициентов пересчета для двух реальных антенн с высотой подвеса над землей h=/2, полуволнового симметричного вибратора и волнового симметричного вибратора.

Расчет напряжения промышленных и галактических помех и отношения сигнал/шум на входе приемника

Медианные значения коэффициентов промышленного и галактического шума приведены на рис. 10 в рекомендациях МСЭ-R P.372-9 [3]. Для получения этих значений также можно воспользоваться следующей формулой [3]:

(21)

где f – рабочая частота в МГц;

c и d – коэффициенты, приведенные в таблице 1.

Таблица 1. Значения параметров

В таблице для примера приведены коэффициенты только для тех категорий окружающей среды, в которых размещаются приемные центры. В таблице также приведены децили коэффициента шума относительно медианного значения и соответствующие среднеквадратические отклонения, рассчитанные по формуле (22) для верхней децили.

Верхняя дециль D_u соответствует случайной величине, не превышаемой в течение 90% времени.

Нижняя дециль D_l соответствует случайной величине, не превышаемой в течение 10% времени.

Среднеквадратическое отклонение соответствует случайной величине, не превышаемой в течение 84% времени.

Медианные значения коэффициентов промышленного и галактического шума F_ппm и F_пgm рассчитываем по формуле (21), причем для галактического шума только для частот f>=10МГц.

Среднеквадратическое отклонение коэффициента промышленного шума от медианного значения определяется по графику интегральной функции распределения или по формуле:

(22)

или можно взять из таблицы 1 уже рассчитанное, а для галактической помехи, в соответствии с таблицей 1, =1,56 (дБ).
