Монтаж систем водоснабжения и канализации для дачного домика

Водонапорные башни

Водонапорная башня – это простейшее устройство водоснабжения. Состоит она из бочки большой вместимости, установленной на опорах высотой до 3 м. Бочку предварительно обжигают на огне, моют и покрывают с обеих сторон антикоррозийными покрытиями, разрешенными для хозяйственно-питьевых целей, к примеру, олифой или железным суриком (рис. 3).

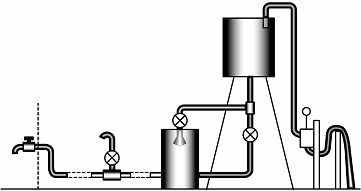

Рис. 3. Простейшая водонапорная башня

Для подачи воды в бочку, если на участке нет электричества, используют ручным насос. Нужно чтобы он находился рядом с колодцем или с другим источником водозабора. Бочку вместимостью 200–300 л устанавливают на башне из четырех столбов высотой 2,5–3 м. Площадку под башней предварительно укрепляют. Опорные столбы усиливают раскосами из стального уголка и скрепляют заклепками.

С помощью водопроводных труб воду подводят в дом и к хозяйственным постройкам. Перед разветвлением ставят вентиль, запирающий подачу воды. Трубы могут как ветвиться в доме, так и подаваться отдельно к дому, кухне, бане и огороду.

В водоснабжении такого типа есть недостатки. Во-первых, нужно следить, чтобы бочка всегда была наполнена водой. Во-вторых, полива овощные культуры нужна прогретой водой, а чтобы она нагрелась, приходится делать большой перерыв в снабжении хозблока водой. Чтобы легче было слежедить за заполнением бочки можно мастерить простой водомер в виде двойного блока, который устанавливается на верхнем обрезе бочки. Через него перекидывают капроновый шнур, к одному его концу, который, находящемуся в бочке, привязывают массивный поплавок, а к концу, который находится снаружи, крепят груз яркой окраски. Снаружи внизу бочки специальной меткой помечают, что бочка полная.

Если же на участке проведено электричество водоснабжение можно автоматизировать, и вода из источника водозабора в бочку будет поступать с помощью электронасоса. В зависимости от типа насоса он может быть погружен в воду или установлен на плавучем понтоне, на плите, и в таком случае будет всегда находиться на поверхности воды. Перед тем как приобрести насос, нужно обратить внимание на его производительность и напор – высоту, на которую насос может поднять воду.

Для автоматизации водоснабжения на верхнем обрезе бочки устанавливают самодельный поплавковый выключатель, рассчитанный на ток не менее З А. При снижении уровня воды в бочке до определенного значения поплавок замкнет сеть насоса и он начнет нагнетать воду в бочку. Насос отключится тогда, когда поплавок будет в верхнем положении и коромыслом разомкнет сеть.Для полива огорода прогретой водой надо закрыть заранее вентиль.

Водопровод для полива огорода

Для полива лучше подходит отдельное водонакапливающее устройство, расположенное на солнечной стороне участка, чтобы не тратить время и энергию на ее нагрев. В засушливые летние месяцы воды из колодца или родника может не хватать для всех хозяйственных целей, поэтому не лишним будет установить отдельный водозаборник для талых и дождевых вод, к которому направляют водосливы.

Водозаборник должен быть большим. Наполняют его ранней весной и постоянно в случае необходимости дополняют водой из системы водоснабжения. От водозасборника должен отходить отводящий патрубок с вентилем, к которому присоединяют шланг для полива. Сливное отверстие или патрубок с вентилем нужны, чтобы поздней осенью слить воду из емкости. Желательно также накрыть емкость сверху.

К водозаборнику могут присоединяться любые системы орошения. Они могут быть автоматическими и ручными и, как правило, имеют в своем составе линии капельного и капельно-дождевого орошения.

Капельница – это устройство для дозированного точечного полива в прикорневую систему растения. Дождеватель – устройство для полива площадей методом разбрызгивания, распыления потока. Для нормальной работы этих устройств необходимо нужное давление в системе. Капельницы всегда располагаются на поверхности земли, а дождеватели могут размещаться как на поверхности, так и лод землей.

Для нормальной работы капельниц и дождевателей воду нужно иметь с определенной степенью содержания механических и химических компонентов. В ней не должно быть механических примесей, таких, как грязь, земля, песок, с размерами частиц более 200 мкм, а также химически связанного железа и кальция. Требуемая чистота воды обеспечивается специальными фильтрами, которые устанавливают перед водонакопительными емкостями.

На зимний период из труб и элементов системы орошения вода должна быть удалена.

Очистка и дезинфекция воды

Если вода не артезианская, она нуждается в очистке. Очистка может быть механической, для удаления механических примесей – ржавчины, содержания солей, которыми насыщена почва, токсичными и вредными веществами, которые могут попадать в грунтовые воды по разным причинам. Не лишней будет и дезинфекция воды или самого колодца.

Для того чтобы сделать воду безопасной для здоровья, применяют специальные фильтры. Современные фильтры иногда сразу включают несколько систем очистки:

● стерилизаторы на ультрафиолетовых лучах;

● гравийный фильтр;

● хлопковый фильтр;

● фильтр из активированного угля;

● устройство ионного смягчения воды;

● системы электромагнитной очистки.

Если вы будете пользоваться водой из местного водопровода, лучше всего применять фильтры со стерилизаторами на ультрафиолетовых лучах. Физические примеси устраняют гравийный и хлопковый фильтры, а привкусы и запахи – фильтр из активированного угля.

Периодически фильтрах нужно менять патрон с фильтрующим элементом – картриджем. Чтобы определить, когда это нужно делать, подсчитывают примерное потребление воды в сутки. В характеристике фильтра указывается количество воды, на очистку которой он рассчитан, поэтому не составляет труда вычислить срок эксплуатации одного картриджа именно для вашей семьи.

Если необходимо очистить воды при ее биологическом загрязнении, пользуются специальным устройством для дезинфекции, например, хлорпатронами. Они представляют собой цилиндры из пористой керамики, заполненные хлорсодержащим дезинфицирующим средством или хлорной известью. Хлорпатроны опускают в шахтный колодец или в любую специально подготовленную емкость. Расстояние от дна колодца до устройства должно быть 0,3–0,5 м. выпускают хлорпатроны разной емкости, на срок их службы в основном равен одному месяцу. По истечении срока действия патрон необходимо перезарядить.

Туалет

Для тех, кто только начал строительство, или приезжает на участок крайне редко, можно порекомендовать два самых простых варианта – уборную без выгреба или биотуалет.

Уборная без выгреба – это небольшой домик произвольной конфигурации, в котором расположен стульчик или унитаз на помосте. Внизу помоста находится емкость для нечистот, которая вынимается снаружи через люк в задней части помоста. Нечистоты пересыпаются торфом или песком, для чего в домике должен находиться ящик с одним из этих материалов. Нечистоты перемещаются чаще всего в компостную кучу. Такая уборная называется пудр-клозет.

Биотуалет – это отдельная кабинка, устроенная похоже, но нечистоты разлагаются под воздействием специальных реагентов. Запаха нет, только периодически приходится удалять заполненную емкость. Биотуалет не особенно дешев и требует постоянного возобновления запасов реагента. Однако биотуалет чрезвычайно удобен в случае, если проведение местной канализации невозможно или затягивается. Главное его преимущество – отсутствие выгребной ямы и возможность установки в доме.

Уборная с выгребом – это дворовое сооружение, снабженное подземной емкостью. Выгребная яма должна быть глубиной 1,5–2 м, размер ее обычно не более 2×3 м. Дно ямы делают наклонным от туалета к люку. Дно и стены уплотняют и сооружают глиняный замок. В некоторых случаях бетонируют, но можно покрыть кирпичом или досками, которые желательно залить битумом. Над выгребной ямой кладут балки на них устанавливают конструкцию туалета. Оставшуюся часть закрывают досками, бревнами, бетонными плитами. Укладывать их следует таким образом, обеспечивать сток дождевой или снеговой воды. В настиле оставляют отверстие для люка (700–800 мм). Все щели нужно конопатить, промазать битумом и засыпать слоем земли высотой 250–500 мм. Затем люк закрывают двумя плотно сбитыми деревянными крышками, к которым пристроены с ручки (рис. 4).

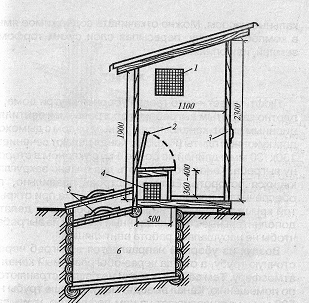

Рис. 4. Уборная с выгребом:1 – сетка, 2 – крышка, 3 – дверь, 4 – отдушина, 5 – крышки, 6 – выгреб

Одну крышку уборной ставят на уровне земли, другую – на перекрытии. Между ними насыпают землю, торф, опилки. Рядом с выгребной ямой делают отмостку из глины, на которую укладывают снятый грунт.

Обычно выгребную яму опорожняют через 2–5 лет. Содержимое ямы в нее, под влиянием накопившихся бактерий разрушается: частично превращается в газообразный продукт и улетучивается, а частично переходит в растворимые минеральные соединения и испаряется. Таким образом, содержимое выгребной ямы уменьшается в несколько раз. Для его удаления используют специальную технику из спецавтохозяйства.Анологично устроен и теплый люфт-клозет в доме, с той разницей, что в него вделывается отдельная вентиляционная труба, а саму выгребную яму обязательно бетонируют и тщательно гидроизолируют.

Местная канализация

Эта канализация может быть использована далеко не везде. Ее устройство необходимо согласовать со санэпидслужбой, Принцип ее устройства – очистка отфильтрованных сточных вод через почву. Очистка происходит в септике – очистном колодце, а затем сточные воды уходят в почву (рис. 5).

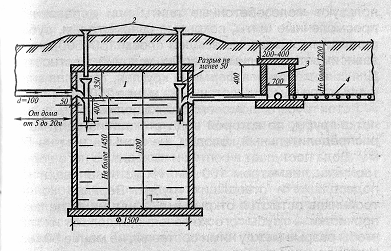

Рис. 5. Устройство септика:1 – септик, 2 – прочистка, 3 – распределительный колодец, 4 – дренажные трубы, 5 – деревянный шибер
