Что нужно для подключения?

Для подключения по технологии ADSL нужен ADSL-модем. Модем — устройство, связывающее компьютер с линией передачи данных.

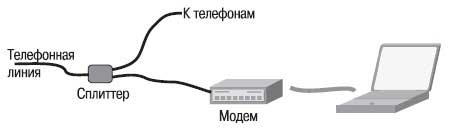

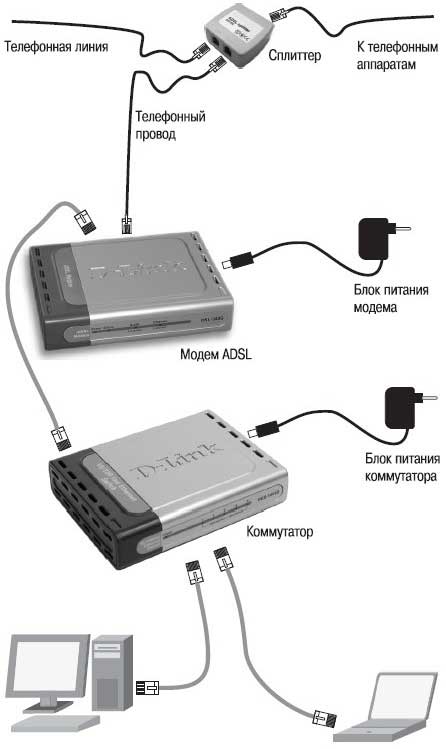

К телефонной линии модем подключают через сплиттер, иначе он будет создавать помехи телефону. Сплиттер, патчкорд и телефонные провода обычно входят в комплект модема. Многие провайдеры при заключении договора присылают своего специалиста, который подключит все провода и проверит линию.

< image l:href="#"/>

Самые распространенные модемы ADSL оборудованы сетевым портом Ethernet (RJ-45). Они соединяются с коммутатором с помощью патчкорда — кабеля «витая пара» с вилками RJ-45 на концах. При этом все компьютеры локальной сети могут одновременно выходить в Интернет через один модем. Такое устройство часто называют маршрутизатором (роутером) — оно прокладывает маршрут от компьютера через локальную сеть в Интернет.

Примечание.

К единственному компьютеру модем ADSL можно подключить напрямую. Просто соедините сетевым кабелем порты нетбука и модема.

Какие бывают модемы ADSL?

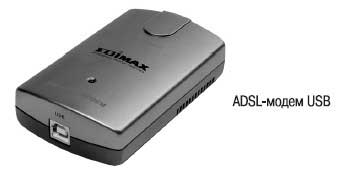

Кроме модемов с портом Ethernet, включаемых в локальную сеть, существуют недорогие ADSL-модемы, которые подключаются к компьютеру кабелем USB. Энергию они получают от компьютера по той же шине USB и не нуждаются в отдельном блоке питания. Такие модемы рассчитаны на обслуживание одного компьютера.

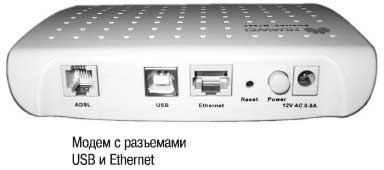

Некоторые модели, например, Huawei MT882, снабжены и сетевым портом Ethernet, и портом USB. Подобное устройство можно подключить и тем, и другим кабелем — оно способно работать и как модем-маршрутизатор в составе локальной сети, и как USB-модем с единственным компьютером.

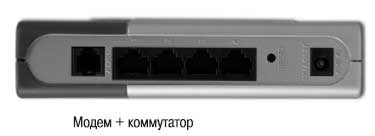

Популярны комбинированные устройства, которые объединяют в одном корпусе модем ADSL и коммутатор на 4 или 5 портов.

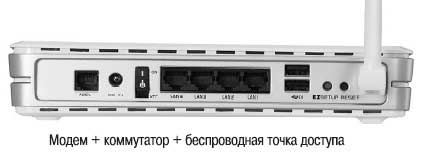

Наконец, выпускаются «интернет-центры». Они состоят из беспроводной точки доступа, коммутатора и модема ADSL. Одно такое устройство заменяет сразу три.

Порт USB, который виден на задней панели, служит для подключения флеш-диска — это один из способов настройки беспроводной точки доступа.

Как настроить модем ADSL?

Модемы ADSL (кроме USB-моделей) настраиваются через веб-интерфейс с помощью браузера. Модем должен быть подключен к локальной сети, а настроить его вы можете с любого из компьютеров.

Запустите браузер Internet Explorer.

Введите в адресную строку браузераи нажмите клавишу Enter.

В открывшемся окне введите имя пользователя и пароль для входа в настройки модема. По умолчанию для большинства модемов имя пользователя Admin, пароль тоже Admin. Логин и пароль уточните в документации к модему — у некоторых моделей они могут быть другими. Нажмите кнопку OK.

В окне браузера откроется страница настроек модема. Нажмите на ней кнопку Run Wizard (Запустить мастер настройки).

В качестве примера показан модем D-Link DSL-500T. Страницы настройки устройств разных моделей и производителей выглядят по-разному. Ссылка или кнопка, запускающая мастер подключений, может называться New Connection Setup, Setup Wizard или как-то иначе.

На первом шаге мастер настройки предлагает выбрать тип подключения (Connection Type) или протокол (Protocol). Установите переключатель в положение PPPoE/PPPoA — это стандартный режим для работы практически с любым провайдером.

Нажмите кнопку Next (Далее).

На следующей странице мастера введите параметры подключения:

User Name — имя пользователя для подключения к Интернету.

Password — пароль для подключения к Интернету. Пароль и имя пользователя обязательно приведены в договоре.

VPI и VCI — два параметра, которые назначает провайдер. Чаще всего VPI=8 и VCI =35 — эти значения приняты по умолчанию, но они могут быть и другими.

В зависимости от требований провайдера, нужно уточнить тип соединения, например, PPPoE LLC или PPPoE VC-Mux. Заполнив поля, нажмите кнопку Next (Далее).

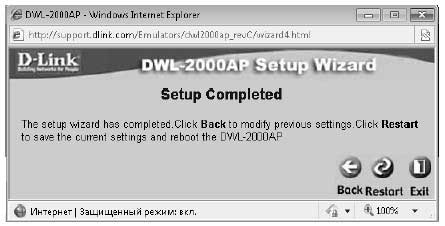

На последнем этапе мастер предлагает сохранить настройки и перезагрузить модем. В нашем примере для этого надо нажать на кнопку Restart (Перезапустить). В других моделях модемов такая кнопка может называться Save&Reboot (Сохранить и перезагрузить), а в некоторых — Finish (Закончить).

Как подключить и настроить USB-модем?

В комплекте модема USB есть диск с драйвером и утилитой настройки. На любом компьютере, оборудованном приводом DVD, скопируйте файлы с этого диска на флеш-накопитель.

Подключите флешку с утилитой к нетбуку. Если программа установки не запустилась автоматически, найдите на флешке файл с названием Autorun или Setup и щелкните на его значке двойным щелчком. Запустится мастер установки модема.

В качестве примера рассмотрим мастер установки модема Acorp Sprinter@ADSL USB. USB-модемы других марок подключаются и настраиваются аналогично, хотя диалоги мастера могут немного отличаться от показанных здесь.

На первом шаге мастера выберите из списка своего провайдера — в программу настройки уже занесены параметры большинства российских поставщиков услуг Интернета. Если ваш провайдер в списке отсутствует, выберите значение Другой.
