Наставление по стрелковому делу 7,62-мм пулемет Горюнова (СГМ, СГМБ, СГМТ)

19. Затвор (рис. 21) служит для досылания патрона в патронник, закрывания канала ствола, производства выстрела и для извлечения гильзы из патронника и выбрасывания ее наружу. Он состоит из остова затвора, бойка, выбрасывателя и отражателя.

а

б

Рис. 21. Затвор:

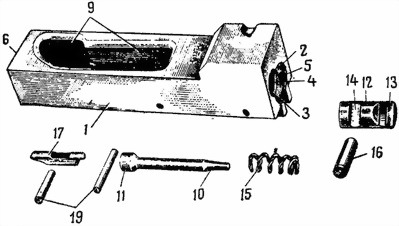

а — в собранном виде; б — в разобранном виде; 1 — остов затвора; 2 — вырез для дна гильзы; 3 — гнездо для выбрасывателя с пружиной; 4 — продольный канал для бойка; 5 — наклонный канал для отражателя; 6 — опорная плоскость; 7 — гребень; 8 — досылатель; 9 — фигурный выем; 10 — боек; 11 — головка бойка; 12 — выбрасыватель; 13 — зацеп выбрасывателя; 14 — вырез для оси выбрасывателя; 15 — пружина выбрасывателя; 16 — ось выбрасывателя; 17 — отражатель; 18 — поперечный вырез для выступа движка; 19 — шпильки бойка и отражателя

Остов затвора служит для соединения всех частей затвора. Он имеет:

— на переднем срезе — вырез для помещения дна гильзы патрона; гнездо для помещения выбрасывателя с пружиной; отверстие для оси выбрасывателя; продольный канал для бойка; отверстие для шпильки бойка; наклонный канал для отражателя; отверстие для шпильки отражателя;

— на верхней плоскости — гребень, передний срез которого является досылателем; поперечный вырез гребня для помещения выступа движка приемника; продольный вырез для прохода направляющего выступа основания приемника;

— на нижней плоскости — фигурный выем для соединения с «сапожком» затворной рамы; на заднем конце — скошенную опорную плоскость, упирающуюся при запирания канала ствола в боевой уступ ствольной коробки.

Боек служит для разбивания капсюля патрона. Он помещается в продольном канале остова затвора. На заднем конце его имеется головка, по которой ударяет «сапожок» затворной рамы при выстреле.

Выбрасыватель служит для извлечения гильзы из патронника. Он имеет зацеп для захватывания гильзы за закраину и вырез для оси. Выбрасыватель с пружиной помещается в гнезде остова затвора.

Отражатель служит для отражения гильз из ствольной коробки. Он помещается в наклонном канале остова затвора; на заднем конце его имеется лыска.

20. Рукоятка перезаряжания (рис. 22) служит для отвода подвижных частей назад. Она имеет: ведущий выступ для сцепления с затворной рамой при отведении подвижных частей назад; защелку, которая заскакивает за стенку выреза передней скобы ствольной коробки и удерживает рукоятку от произвольного смещения назад из крайнего переднего положения; тягу и ручку для удобства перезаряжания.

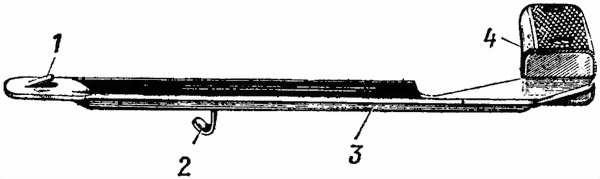

Рис. 22. Рукоятка перезаряжания пулеметов СГМ и СГМБ:

1 — ведущий выступ; 2 — защелка; 3 — тяга; 4 — ручка

21. Планка служит для закрывания нижнего окна ствольной коробки.

22. Затыльник (рис. 23) является задней стенкой ствольной коробки. Он состоит из основания затыльника, двух ручек и защелки затыльника с гнетком и пружиной.

Основание затыльника при помощи трех секторных выступов (верхнего и двух средних присоединяется к ствольной коробке. На верхнем секторном выступе имеется прилив, ограничивающий поворот затыльника при соединении его со ствольной коробкой. К основанию затыльника прикреплен направляющий стержень возвратно-боевой пружины.

а

б

Рис. 23. Затыльник:

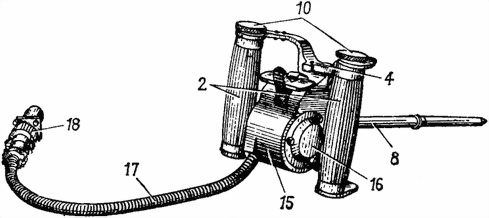

а — пулеметов СГМ и СГМБ; б — пулемета СГМТ; 1 — основание; 2 — ручки; 3 — защелка затыльника; 4 — гнеток защелки; 5 — верхний секторный выступ; 6 — средние секторные выступы; 7 — прилив; 8 — направляющий стержень возвратно-боевой пружины; 9 — кольцевой выступ; 10 — крышки ручек; 11 — спусковой рычаг; 12 — предохранитель спускового рычага; 13 — пружина спускового рычага и предохранителя; 14 — толкатель; 15 — электроспуск; 16 — крышка; 17 — кабель; 18 — штепсельный разъем

Ручки служат для управления пулеметом во время стрельбы. Они сделаны полыми и одновременно являются масленками. Закрываются они крышками с прикрепленными к ним кисточками.

3ащелка затыльника с гнетком и пружиной служит для закрепления затыльника в ствольной коробке.

К затыльнику присоединены спусковой рычаг с толкателем, предохранитель спускового рычага, пружина спускового рычага и предохранителя.

На затыльнике пулемета СГМТ в специальном корпусе размещается электроспуск (см. рис. 23). Он представляет собой электромагнит, внутри которого помещается якорь с толкателем. В корпусе электроспуска собраны: малый рычаг, большой рычаг с пружиной и спусковой рычаг и его предохранитель с их пружинами. Электрический ток к электромагниту подводится с помощью бронированного кабеля.

23. Спусковой механизм (рис. 24) служит для удержания затворной рамы с затвором на боевом взводе и для спуска их с боевого взвода. Он состоит: из корпуса, служащего для соединения частей спускового механизма; шептала для удержания затворной рамы на боевом взводе; ползуна с выступом для запирания шептала; пружины и штифта ползуна; выключателя с кулачком для перемещения ползуна вперед; оси шептала и выключателя.

24. Возвратно-боевая пружина служит для возвращения подвижных частей в крайнее переднее положение и сообщения бойку энергии, необходимой для разбивания капсюля патрона.

а

б

Рис. 24. Спусковой механизм:

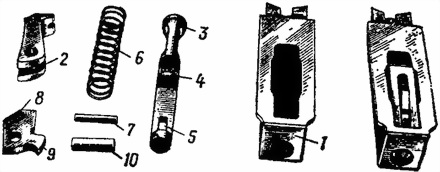

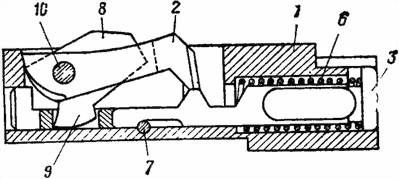

а — в собранном и разобранном виде; б — в разрезе; 1 — корпус; 2 — шептало; 3 — ползун; 4 — выступ ползуна; 5 — вырез для кулачка выключателя; 6 — пружина ползуна; 7 — штифт ползуна; 8 — выключатель; 9 — кулачок выключателя; 10 — ось шептала и выключателя

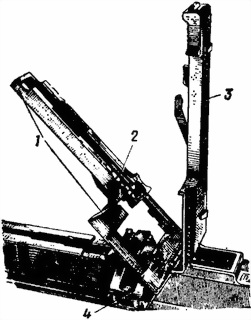

25. Приемник (рис. 25) служит для передвижения ленты с патронами и подачи патронов в процессе стрельбы из ленты в продольное окно ствольной коробки. Он состоит из основания приемника, движка, крышки приемника и ползуна с пальцами подачи.

Рис. 25. Приемник (без щитка):

1 — основание приемника; 2 — движок; 3 — крышка приемника; 4 — ползун с пальцами подачи
