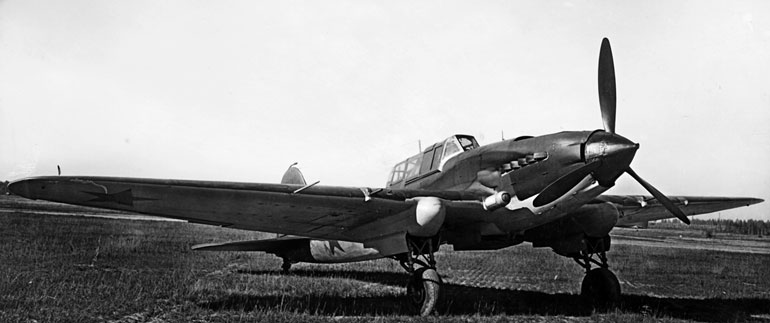

Двухместный Ил-2
Бронекорпус и не полностью убиравшиеся колеса шасси позволяли сажать самолет на фюзеляж. При этом, естественно, масляный радиатор сносило, но такие повреждения возможно было исправить в полевых условиях. Надо прямо сказать, что освоить техническое обслуживание Ил-2 особого труда не составляло.
Единственный недостаток Ил-2, который я могу выделить, – низкая эксплуатационная технологичность. Для проведения простейших операций по обслуживанию агрегатов штурмовика броневые листы, а это не один десяток килограммов, приходилось снимать. Один механик справиться с этим не мог, требовались усилия нескольких человек. Поэтому все самолеты обслуживала бригада механиков. Ты все время был занят – либо помогаешь товарищам по звену, либо тебе помогают. Например, навернуть гайку на компрессор двигателя во всем полку мог только я, поскольку был худой и гибкий…
Если говорить о двигателе, то свои нормативные сто моточасов он отрабатывал. Механики следили за налетом и работой мотора. В конце 1944 года ввели журнал сдачи и приема самолета, в котором летчик перед вылетом расписывался за принятый самолет, а по возвращении указывал на замечания.
По регламенту через каждые десять часов нужно было регулировать клапаны, снимая броню, головки цилиндров, менять часто рвавшиеся прокладки… При ведении интенсивных боевых действий приходилось
Опять же один этого не сделаешь, надо втроем. Поскольку броня была силовым элементом, то, когда ее снимали, ферма двигателя просаживалась. После этого ставить на место бронелисты было мучением, не совпадали отверстия. Помню, губу маслорадиатора на место забивали баллоном со сжатым воздухом.
Опять же по регламенту после каждого полета нужно было снимать масляный фильтр и проверять на наличие стружки. Доступ к нему был хороший, но, чтобы его вынуть, надо было перекрыть кран. Бывало, в спешке забывали его потом открыть. Механик проверил фильтр, воткнул его на место, а тут бензо– или маслозаправщик подошел или боевой комплект надо укладывать. Отвлекся, люк быстренько закрыл, а флажок не перекинул. Масла в картере хватало только на запуск, рулежку и взлет, а после отрыва двигатель отказывал. Такие случаи были…
Ремонтопригодность штурмовика была нормальной…»
Дважды Герой Советского Союза летчик-космонавт Г.Т. Береговой, С.В. Ильюшин и Г.В. Новожилов
К концу войны штурмовик Ил-2 был всесторонне освоен в вооруженных силах, а промышленность, продолжая совершенствовать свое детище, сдавала заказчику некондиционные изделия. Лишь несколько примеров. В конце января 1945 года в НИИ ВВС завершились контрольные испытания Ил-2 № 3062100, постройки московского авиазавода № 30. Как следует из «Акта по результатам контрольных испытаний…», самолет их не выдержал, хотя изменения, внесенные заводскими специалистами, заказчик посчитал целесообразными и рекомендовал внедрить их в серийное производство. К их числу относились: новый механизм отклонения посадочных щитков и перенос органа управления им из кабины стрелка поближе к летчику, обдув кабины летчика, замена сиденья стрелка усиленным и зализа стабилизатора, размещение защитного экрана с подушкой на бронеплите в кабине стрелка. Кроме этого, входной тоннель водорадиатора выполнили без перегородок, а выходные карманы моторного капота сделали плоскими с жабрами. Обновили и оборудование, установив прицел ПБП-1Б, фотопулемет ПАУ-22, радиоприемник РСИУ-6 с дистанционным управлением и передатчик РСИ-3М1, переговорное устройство СПУ-2ММ.
Но одновременно с новинками, призванными улучшить работу экипажа штурмовика, выявились и дефекты, свойственные новой технике. Так, управление заслонкой обдува кабин оказалось неудобным и малоэффективным, жесткость крепления прицела оставляла желать лучшего, что снижало точность бомбометания и стрельбы из пушек и прочее. Сохранился и старый дефект – плохая амортизация мотора.
Лишь спустя восемь месяцев, когда Великая Отечественная война ушла в прошлое, очередной Ил-2 (№ 3009001 завода № 30), проходя контрольные испытания, получил оценку «удовлетворительно». На этой машине удлинили бронекорпус с рациональным распределением толщин листов брони, что улучшило защиту воздушного стрелка. Тогда же машину оборудовали системой газового запуска мотора. Но даже в послевоенное время избавиться от дефектов не удалось. Военные предъявили претензии и по мотору, и по вооружению, снижавших боевые возможности машины.
Не лучше обстояло дело и на заводе № 18 в Куйбышеве. В первых числах марта 1945 года завершились контрольные испытания самолета № 18830115. По сравнению с предыдущей машиной, испытывавшейся в октябре прошлого года, заводчане усилили крепление сиденья стрелка, применили двухлучевую антенну для передатчика РСИ-3М, ввели металлизацию шасси и в электросети коробку фильтров КФ-1-350 заменили фильтром СФ-1, что в совокупности улучшило условия радиосвязи, доработали створки бомболюков и оборудовали системой газового запуска мотора. Казалось, все прекрасно, но портили самолет досадные мелочи в виде укороченного хода фонаря кабины пилоты и низкого качества изготовления резиновой втулки стандартного зарядного штуцера.
В годы войны было создано немало модификаций Ил-2. Одни из них нашли применение на фронте и в тылу, другие остались в единичных экземплярах. Среди них следует отметить Ил-2КР, предназначенный для корректировки артиллерийской стрельбы. Главными его отличиями от штурмовика были более мощная радиостанция и аэрофотоаппараты.
С 1943 года серийно строились двухместные учебные самолеты УИл-2, в задней кабине которых располагался инструктор. Для авиации ВМФ был создан торпедоносный вариант Ил-2. Имелся противотанковый вариант штурмовика с орудиями калибра 37 мм, но он не получил широкого распространения из-за высокой отдачи пушки и большого рассевания снарядов при стрельбе даже короткими очередями.
Ближайшим аналогом советского штурмовика был немецкий Hs-129 фирмы «Хеншель». Hs-129, созданный почти одновременно с Ил-2, начал применяться в боях в начале 1942 года. До этого роль ударного самолета выполнял пикирующий бомбардировщик Ju-87 компании «Юнкерс», но активность этих самолетов, хотя и имевших оборонительную пулеметную установку, но фактически лишенных брони, резко снизилась по мере усиления советской истребительной авиации и зенитной артиллерии.
Что касается Hs-129, то отсутствие оборонительного вооружения привело к практически полному их уничтожению. Да и построили их в 40 раз меньше, чем Ил-2.
Выбор концепцииИл-2, точнее ЦКБ-57, еще испытывался, а в КБ Ильюшина начались поиски путей создания штурмовика, наиболее полно отвечавшего требованиям современной войны. Работая в этом направлении, конструкторы пытались наиболее полно удовлетворить пожелания военных, особенно это касалось бронезащиты. ЦКБ-60 получался настолько тяжелым, что все компромиссы сводились, как правило, к необходимости разрабатывать машину в двухдвигательном варианте. Сначала этот проект был двухбалочным. Казалось, найдено верное решение. Модель самолета «обкатали» в аэродинамической трубе, все вроде бы хорошо. Но, рассматривая вопросы живучести, пришли к выводу, что классический вариант штурмовика лучше. Модель двухбалочного ЦКБ-60 спас от полного уничтожения Серафим Черников, соратник Ильюшина, забросив ее фрагменты на чердак дачного дома. Так уникальная модель дошла до наших дней.
Другой особенностью машины было трехколесное шасси с носовой опорой. Напомню, что до Ильюшина в Советском Союзе на такое новшество (если не считать летающей лаборатории на базе бомбардировщика СБ, созданной под руководством Толстых) отважился лишь В.М. Мясищев в самолете ДВБ-102. Судя по останкам модели, стабилизатор с рулем высоты располагался между килями.
Самолет проектировался под двигатели АМ-38 в одноместном и двухместном вариантах. Это, с учетом того что в ОКБ П.О. Сухого создавался одноместный штурмовик Су-6, который может служить подтверждением давнего спора, что авторами одноместного Ил-2 были не специалисты КБ Ильюшина, а военные.
Предусматривалось несколько вариантов вооружения, включая пушки калибра 37 и 23 мм и пулеметы ШКАС и УБТ. Максимальная бомбовая нагрузка доходила до 1000 кг.
Весной 1941 года был утвержден эскизный проект и машину включили в план опытного строительства НКАП, но война внесла свои коррективы…

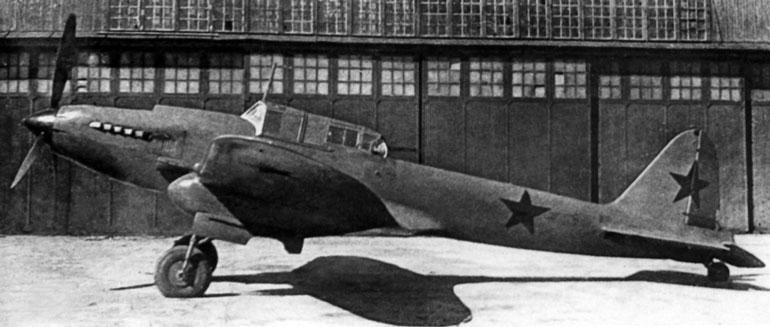

Ил-8Опыт эксплуатации Ил-2 выявил не только сильные, но и слабые стороны машины. В частности, не мешало бы увеличить скорость полета, дальность и бомбовую нагрузку. А желание военных иметь действительно «Летающий танк» влекло за собой увеличение полетного веса. С мотором АМ-38Ф об этом нечего было и думать, не оправдал надежды и звездообразный М-82. Лишь появление в СССР 2000-сильного двигателя АМ-42 позволило претворить в жизнь пожелания как заказчика, так и конструкторов.
Новая машина, получившая обозначение Ил-8, отличалась от Ил-2 усиленной бронезащитой, бомбовой нагрузкой, возросшей до 1000 кг, и габаритами.
Наступательное вооружение Ил-8 включало две пушки» «ВЯ» калибра 23 мм и столько же ШКАСов. Нормальная бомбовая
нагрузка достигала 600 кг. Для защиты задней полусферы предусмотрели пулемет УБК.Рабочие чертежи Ил-АМ-42 ОКБ-240 выпустило в конце 1942 года. С января следующего года на заводе № 30 началось изготовление крыла, деревянных хвостовых частей фюзеляжа и шасси машины.
Окончательная сборка из готовых агрегатов завершилась на опытном заводе № 240, и в мае 1943 года начались летные испытания тяжелого штурмовика Ил-8. В действительности доводился и испытывался не столько самолет, сколько его «сырая», с большим количеством дефектов, силовая установка. Дорабатывалось все: от шпилек картера до воздушного винта АВ-5, недостаточная жесткость которого «лихорадила» всю машину.
В феврале 1944 года первый вариант Ил-8 передали на государственные испытания, по результатам которых его рекомендовали в серийное производство. В НКАП запланировали его выпуск в 1944 году на заводе № 18 и с первого полугодия следующего года – на заводах № 1 и № 30. Но этого не произошло, поскольку к тому времени был решен вопрос с производством Ил-10.
Но это не остановило разработчика. Заимствовав ряд технических решений с Ил-10, включая шасси, пушки НС-23 в крыле и орудие УБ-20 на установке УВ-9 вместо пулемета УБТ, он облагородил его обводы. Кроме этого, расширили номенклатуру бомбового вооружения. В итоге получили фактически новую машину. На самолете кроме обычной приемо-передающей радиостанции установили радиополукомпас и радиоопознаватель СЧ-3 («свой – чужой»).
В октябре 1944 года Коккинаки выполнил на доработанном Ил-8-2 первый полет. Испытания штурмовика затянулись, и лишь после замены пропеллера четырехлопастным АВ-9Л-22Б диаметром 3,6 м в мае 1945 года передали машину в НИИ ВВС.
В августе 1945 года государственные испытания завершились, и в том же месяце был утвержден акт по их результатам. Самолет испытания не выдержал, поскольку на нем, в частности, отсутствовал механизм аварийного сброса фонарей кабин экипажа, их невозможно было открыть при капотировании. Не обеспечивался аварийный выпуск шасси, отсутствовали противопыльный фильтр на входе воздуха в мотор, противопожарная перегородка, система нейтрального газа и прицел для бомбометания с горизонтального полета с высоты более 300 м. Отмечались высокие температуры воздуха в кабинах летчика и стрелка. Все это не позволяло полностью использовать боевые свойства Ил-8.
Перечень основных дефектов включал десять пунктов, но исход дела решило мнение о самолете маршала авиации Г.А. Ворожейкина, написавшего: «При наличии в серийном производстве Ил-10, обладающего лучшими летными данными, чем Ил-8, доводку самолета производить нецелесообразно».
Штурмовик-истребительКроме Ил-8, в 1943 году заводу № 1 имени Сталина предстояло построить «Ил-2 с улучшенной аэродинамикой» и «бронированный истребитель», заводу № 18 – «модернизированные одно– и двухместные Ил-2». Это были официальные обозначения машин, указанные в приказах наркома авиационной промышленности. Со стороны могло показаться, что речь идет о четырех проектах с моторами АМ-42. В действительности существовало лишь два проекта – истребителя Ил-1 и двухместного штурмовика Ил-1, будущего Ил-10.
11 апреля 1943 года Ильюшин сообщал наркому Шахурину:
«Базируясь в основном на самолет Ил-2, представляется возможность сделать бронированный истребитель с высокими летными данными, вооруженный пушками Волкова – Ярцева. Проект такого самолета разработан и имеет следующие основные данные:
1. Максимальная скорость у земли – 480–490 км/ч.
2. Максимальная скорость на высоте – 500–510 км/ч.
Устанавливается задняя бронированная стенка 17 мм. Существующая сегодня у немцев 20-мм пушка и 15-мм снаряды ( так в подлиннике. – Прим. авт.) не будут в состоянии пробить эту стенку…
Было бы желательно дать задание заводу № 1 построить один такой самолет вместо Ил-2 с улучшенной аэродинамикой с мотором АМ-42».
После ряда приказов НКАП установил окончательный срок выпуска будущего Ил-1. Самолет требовалось передать 20 ноября заводу № 240 для дооборудования и подготовки к заводским летным испытаниям.
Сначала, согласно приказу НКАП № 414 от 12 июля, завод № 18 обязывали построить одноместный модернизированный Ил-2 с двигателем АМ-42 к 15 сентября, затем срок сдачи отодвинули на два месяца.
29 октября 1943 года, после командировки в Куйбышев, Ильюшин докладывал Шахурину:
«Ознакомившись на заводе № 18 с ходом постройки двух самолетов Ил-1 в одноместном и двухместном вариантах, я убедился, что постройка двух самолетов непосильна, поэтому прошу Вас Ил-1 в одноместном варианте с завода снять.
Срок окончания <…> Ил-1 в двухместном варианте заводу № 18 оставит прежний, т. е. 10 декабря 1943 г.».
Обращает на себя внимание формулировка: «Ил-1 в одноместном и двухместном вариантах». Ил-1, как и положено истребителю, получил нечетное цифровое обозначение. Что касается двухместных истребителей, то данная концепция выявила свою несостоятельность еще в 1930 годы. Исключение составил лишь Пе-3, построенный на базе бомбардировщика и отличавшийся низкими скоростными и маневренными данными. Ил-1 же по своим характеристикам не уступал «мессершмиттам».
Недостаток информации всегда порождает различные гипотезы. Пользуясь правом автора и на основании имеющихся документов, допускаю, что взгляды Ильюшина противоречили требованиям военных, которые, исходя из опыта боевого применения Ил-2, хотели иметь, как уже отмечалось, «Летающий танк» с большой бомбовой нагрузкой. В итоге появился тяжелый штурмовик Ил-8. Ильюшин же считал, что облегчение машины за счет более рационального бронирования позволит увеличить и скорость, и маневренность. Все это в совокупности не только не ухудшит, а и улучшит защиту от наземных средств поражения.
Таким образом, под видом истребителя и при молчаливом согласии НКАП родился будущий Ил-10. Думаю, что эта догадка не лишена основания. Здесь уместно напомнить слова Ильюшина, опубликованные в газете «Правда» почти год спустя:
«Мы будем стремиться, чтобы тип штурмового самолета никогда не был превзойден нашим противником.
Скоро враг почувствует на своей спине удары новых штурмовиков, значительно более совершенных, чем нынешние».
Согласно приказу Наркомата двухместный Ил-1 должен был развивать скорость у земли 445, а на высоте 1500 м – 460 км/ч. Но, как вы скоро узнаете, максимальная скорость возросла почти на 60 км/ч.

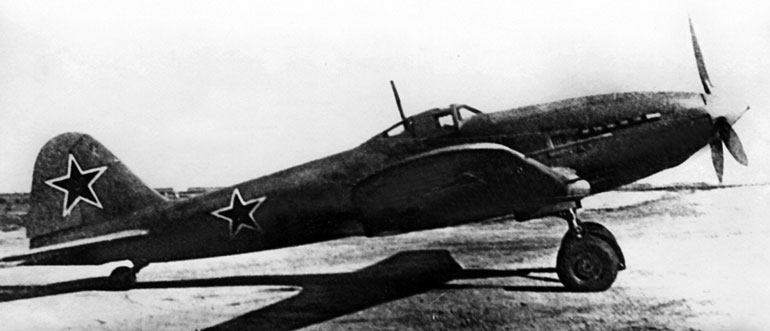

В феврале 1944 года «полуфабрикат» Ил-10 с завода № 18 отправили для окончательной сборки в Москву на завод № 240. 18 февраля В.К. Коккинаки выполнил на нем первый полет. Меньше месяца ушло на заводские испытания, и 13 мая машину передали в НИИ ВВС.
В отличие от Ил-2, на новом штурмовике вернулись к схеме бронекорпуса самолета ЦКБ-55. Стрелок теперь размещался не за бронеперегородкой заднего бензобака, а за бронеспинкой летчика. Изменилась толщина отдельных листов бронекорпуса. В частности, толще стали боковые стенки, защищавщие двигатель. «Похудели» боковые стенки кабины экипажа, а верхнюю часть бронекорпуса, недосягаемую для зениток, изготовили из дюралюминия. Бронеспинка и заголовник летчика, а также бронеспинка стрелка состояли из двух 8-мм бронеплит с воздушной прослойкой. Как и на Ил-2, бронекорпус Ил-10 весом 1010 кг включили в силовую схему планера. К бронекорпусу пристыковывалась хвостовая часть, состоящая из набора шпангоутов и стрингеров с дюралевой обшивкой.
Ил-10 в соответствии с нормами прочности 1943 года относился к классу «Б» с коэффициентом перегрузки на случай «А» (соответствующем наибольшему значению коэффициента подъемной силы крыла), при полетном весе 6000 кг равным 8,3. Это позволяло ему выполнять фигуры не только сложного, но и высшего пилотажа.
Государственные испытания Ил-10 проходили с 14 по 27 мая 1944 года. Ведущими по машине были инженер П. Аброщенко, летчик А. Долгов и штурман Горбунов. Машину облетали А. Синельников, М. Субботин, А. Живописцев и Г. Тиняков. По их общему мнению, штурмовик «по технике пилотирования прост и не требует специального переучивания для перехода на него летчиков, летающих на серийных самолетах Ил-2.
