Заводские летные испытания ЦКБ-30 проходили довольно гладко, если не считать выявленную недостаточную продольную устойчивость, что потребовало увеличить площадь стабилизатора.
Летом 1936 года опытный ЦКБ-30, оснащенный полным комплектом бомбардировочного и стрелкового (три пулемета ШКАС) вооружения, поступил на госиспытания в НИИ ВВС, проходившие в два этапа.

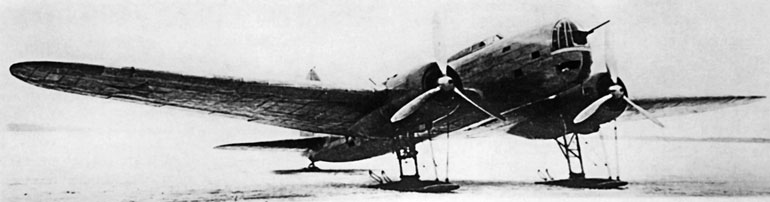

На завершающем этапе (с ноября по май 1937 г.) самолет испытывался как на колесном, так и на лыжном шасси. Ведущими по машине были летчик А.М. Бряндинский, штурманы Черкасов и Н.И. Шауров, инженеры И.В. Марков и П.А. Лосюков. Облетали машину П.М. Стефановский, М.А. Нюхтиков и А.К. Долгов.

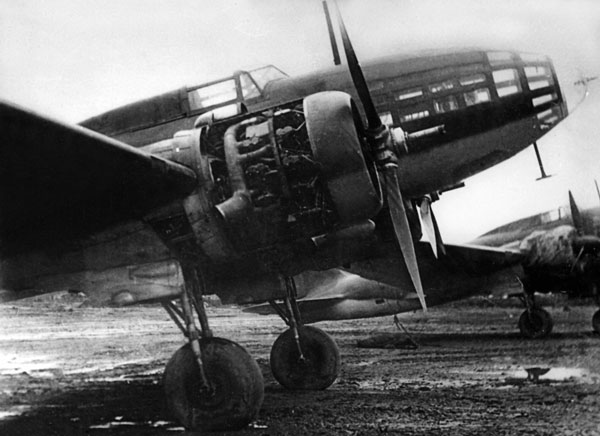

Дальний бомбардировщик ДБ-3
Испытатели отметили, что при максимальной скорости 415 км/ч, меньшей, чем у СБ, на 8,5 км/ч, и потолке 9060 метров, меньшем, чем у СБ, на 500 метров, ДБ-3 имел проверенную дальность 4000 км, что в два раза больше, чем у СБ. К тому же ДБ-3 брал 2900 кг бомб, превосходя СБ почти в пять раз.
В заключении отчета по первому этапу испытаний рекомендовалось скорее принять машину на вооружение, устранив выявленные недостатки. Отмечалось, что «эффективность <…> стрелковых установок выше благодаря значительным углам обстрела, превосходящим углы <…> на самолете СБ».
Это положительные стороны машины, но были и недостатки. В частности, низкая живучесть в бою, поскольку большую часть крыла занимали бензобаки без протектора, из которых через пулевую пробоину в одном баке могло вытечь все горючее. Отмечалось отсутствие двойного управления, триммеров на элеронах и переговорного устройства, а также сложность уборки и выпуска шасси. Много времени тратилось на заправку горючим. Выяснилось, что продольная устойчивость, несмотря на увеличение
Большинство замечаний конструкторы учли, выполнив доработки, но недостаточный запас продольной устойчивости все же сохранился и требовал от летчиков соответствующей физической подготовки. Ведь полет на высотах, близких к стратосфере, при очень низкой температуре в негерметичной кабине без обогрева и автопилота с обжигающим горло холодным кислородом требовал от экипажа, и особенно от летчиков, огромной выдержки.
С мая по октябрь 1937 года в НИИ ВВС прошел госиспытания головной серийный ДБ-3 № 3039002. Его летные данные были несколько хуже, чем у опытной машины. В частности, при весе 6600 кг ДБ-3 развивал скорость 325 км/ч у земли и 390 км/ч – на высоте 4500 метров. Для набора 5000 метров требовалось 15,1 минуты, а практического потолка – 46 минут.
К тому времени в НИИ ВВС находилось три бомбардировщика, включая опытный ЦКБ-30. На них экипажи военных испытателей совершили несколько беспосадочных перелетов, в том числе по маршрутам Щелково – Поти – Быково и из Щелково в Ейск и обратно. В сентябре 1937 года Владимир Коккинаки совершил перелет из Москвы в Баку и обратно с бомбометанием над акваторией Каспийского моря, что позволило подтвердить боевой радиус действия ДБ-3.
К февралю 1938 года полностью завершились войсковые испытания ДБ-3, выявившие дополнительные дефекты, не обнаруженные в НИИ ВВС. Отмечалась высокая трудоемкость обслуживания бомбардировщика. Достаточно сказать, что четыре моториста меняли двигатель в течение недели. Очень медленной была заправка топливом. Причиной тому было отсутствие централизованной заправки, а узкие трубопроводы не позволяли использовать все возможности бензозаправщиков.
Когда начали летать ночью, то выяснилось, что из выхлопных труб моторов истекают огненные факелы, ослепляющие летчиков. Взлет и посадка ночью затруднялись и из-за отсутствия у бомбардировщика фар, а посадочные факелы оказались ненадежными и не оправдывали свое назначение. Уборка и выпуск шасси, особенно зимой, занимали очень много времени (в пять раз дольше, чем на СБ).
Проводили и воздушные бои с иностранцами: «Юнкерсом-52» и английским истребителем «Фантом» компании «Фейри», хотя в 1938 году эти самолеты считались устаревшими и серьезной опасности для ДБ-3 в случае его глубоких рейдов по тылам противника не представляли.
Одним из недостатков ДБ-3 считалась его высокая посадочная скорость. 21 августа 1941 был подписан приказ НКАП № 887, где, в частности, говорилось:«Для решительного снижения посадочной скорости, улучшения взлета и сокращения пробега самолетов провести <…> работы <…> по использованию части мощности мотора при посадке… Начальнику ЦАГИ Шишкину в 10-дневный срок закончить и передать в ЛИИ на летные испытания самолет ДБ-3 с отсосом и сдувом пограничного слоя».
Бомбардировщик ДБ-3 в экспозиции Монинского музея ВВС
На самолете, получившем обозначение ДБ-3УПС, отъемные части крыла заменили новыми с зависающими элеронами, дополнявшими посадочные щитки. Пограничный слой отсасывался через щели с верхней поверхности крыла, что повышало коэффициент подъемной силы несущей поверхности. Осуществлялось это с помощью насоса с приводом от дополнительного мотора, размещенного в грузовом отсеке. Однако сложность системы отсоса и, главное, отсутствие необходимых для этого условий в военное время не позволили завершить начатые исследования. Следует отметить, что данное средство повышения коэффициента подъемной силы крыла используется очень редко. В частности, похожее устройство применялось на истребителях семейства МиГ-21. Правда, там осуществлялся не отсос, а сдув пограничного слоя с закрылка.
Глубокая модификация «дальнобойщика»
Авиаторы еще только осваивали новый бомбардировщик, а в ЦКБ-39 приступили к его самой существенной модернизации – в вариант «Ф» (ДБ-3Ф). Согласно июньскому 1939 года проекту постановления Комитета Обороны (КО) «О внедрении в серийное производство модифицированных самолетов и о создании новых опытных самолетов в 1939–1940 гг.» НКАП обязал Ильюшина предъявить к 1 августа 1939 года на государственные испытания ДБ-3 с металлическим фюзеляжем и моторами М-88. Самолет должен был развивать скорость 485 км/ч на высоте 7000 м, иметь практический потолок 11 000 м и бомбовую нагрузку 1000 кг.
Самолет должен был вмещать до десяти бомб по 100 кг и на наружной подвеске – три бомбы калибра 250 кг, или 500 кг, или одну 1000-кг, или три выливных авиационных прибора ВАП-500 для отравляющих жидкостей.
В носовой части фюзеляжа предписывалось разместить пулемет ШКАС с 500 патронами, а на средней и верхней установках – по одному УльтраШКАС с 1500 патронами. При этом нижнюю люковую установку предписывалось снять.
Бензобаки, вмещавшие 800 кг горючего, следовало оснастить протекторами из резины и оборудованием заполнения углекислотой.
При полных баках горючего с бомбовой нагрузкой 1000 кг максимальная скорость над целью задавалась не менее 475 км/ч. Потолок – 10 000 м, дальность при скорости 325–350 км/ч на высоте 7000 м – 4000 км.
Экипаж – три человека. Машины следовало укомплектовать автопилотом типа «Сперри» и радиополукомпасом «Чайка».
Второй экземпляр ДБ-3 с М-88, но с деревянным фюзеляжем предписывалось предъявить на государственные испытания 15 октября 1939 года с теми же данными, что и ДБ-3 с металлическим фюзеляжем.
НИИ ВВС должен был закончить государственные испытания первого экземпляра ДБ-3 и дать заключение не позднее 5 сентября, а второго – 15 ноября 1939 года.
В ходе проектирования машины серьезные изменения претерпели планер, шасси и топливная система машины. Прежде всего облагородили аэродинамические формы машины, изменив носовую часть фюзеляжа. Возросла площадь крыла при одновременном снижении относительной толщины его профиля. За счет уменьшения размаха элеронов удалось увеличить площадь посадочных щитков, что в совокупности с возросшим углом их отклонения сократило посадочную скорость и пробег. Одновременно упростилась, с применением плазово-шаблонного метода, сборка как отдельных агрегатов, так и всей машины. Металлические топливные баки заменили мягкими с системой заполнения нейтральным газом от бортового баллона.Ожидалось, что самолет с новыми двигателями М-88 сможет развивать скорость 485–500 км/ч на высоте 7000 м. Однако на практике все получилось иначе. На первой машине, кстати, как и на ЦКБ-26, фюзеляж сделали деревянным, а двигатели оставили старые – М-87Б. В такой конфигурации первый полет ДБ-3Ф состоялся 21 мая 1939 года.
После начального этапа государственных испытаний, завершившегося 27 сентября 1939 года, машину вернули на завод для замены двигателей на М-88, но испытания она так и не выдержала из-за дефектов маслосистемы моторов.
В июне 1940 года на государственные испытания поступил ДБ-3Ф № 390204 с новыми стрелковыми установками: верхней МВ-3 и нижней МВ-2 вместо верхней СУ и люковой ЛУ. МВ-3 обеспечивала лучшую маневренность пулемета за счет меньших усилий, а МВ-2 с оптическим коленчатым прицепом усиливала оборону от атак истребителей снизу.

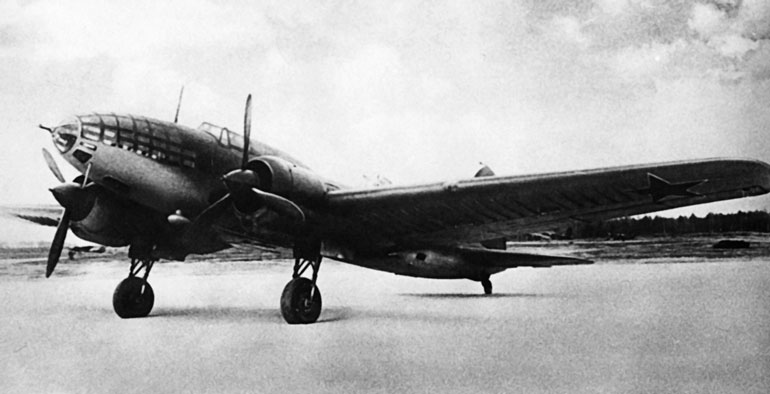

ДБ-3Ф
Испытания показали, что максимальная скорость самолета с убранной МВ-3 снизилась с 425 до 415 км/ч, а при боевом положении верхней установки скорость не превышала 410 км/ч. Дальность при полете на высоте 4000 м со скоростью 340 км/ч сократилась с 3060 до 2950 км. Ухудшились и другие параметры, но зато возросла обороноспособность машины.
Месяц спустя в НИИ ВВС поступил усовершенствованный ДБ-3Ф № 390801. По сравнению с предыдущей машиной на нем клепку крыла и фюзеляжа сделали впотай. Изменили обводы передней части фонаря кабины летчика, сделав их более гнутыми, и улучшили укладку плексигласа носовой части фюзеляжа. Костыль стал убирающимся, что увеличило сектора обстрела из нижней установки МВ-2.
На двигателях появились новые капоты с увеличенным выходным сечением, обеспечивавшим лучший тепловой режим двигателей, а маслорадиаторы переместили в переднюю кромку крыла.
Испытания, проведенные при участии ведущих инженера Н.М. Кокорина, летчика А.П. Сыроегина и штурмана Л.М. Гоптарева (самолет облетали летчик Л.П. Лупкин и штурман Н.П. Цветков), показали, что пилотажные характеристики остались неизменными. Однако при повороте пулемета верхней установки МВ-3 в стороны самолет начинал «гулять» по курсу, создавая крен до трех градусов, правда, легко парировавшийся рулем поворота.
Много неприятностей доставляли еще «сырые» моторы М-88, что вынудило
временно комплектовать боевые машины уже проверенными М-87Б.В декабре 1940 года ДБ-3Ф переименовали в Ил-4. К тому времени М-88 успели доработать, и их начали вновь устанавливать на бомбардировщики.
Альтернативой М-88 мог стать двигатель М-82. До конца 1941 года моторостроительный завод № 19 выпустил 412 таких моторов, практически без дела лежавших на складах. В то же время моторов М-88 и М-87 не хватало не только для замены выработавших ресурс, но и для новых самолетов. В начале 1942 года на 126-м заводе предприняли попытку улучшить летные характеристики ДБ-3Ф путем замены М-88 более мощными М-82. Этому способствовали и перебои с поставками 88-х моторов, вызванные эвакуацией промышленности на восток страны.
Летные испытания проводились на трех машинах при участии ведущих инженеров НИИ ВВС Г.В. Грибакина и Н.Н. Фингерова, ЛИИ – С.С. Юданова и заводского летчика-испытателя Галицкого. В первом же вылете 10 февраля обнаружился сильный выброс моторного масла. Доводки затянулись почти на два месяца, и лишь 5 апреля начались испытания по программе.
Для двигателей не нашлось штатных винтов АВ-5, и вместо них пришлось ставить втулки винтов ВИШ-22 с лопастями ВИШ-21 диаметром 3,4 м. Скорость законцовок лопастей «суррогатных» винтов доходила до 0,92—1 скорости звука, что снижало их тягу. Летные характеристики хотя и получились ниже расчетных, но превышали аналогичные параметры серийных самолетов. При возросшем до 8850 кг (против 8033 кг) нормальном полетном весе (главным образом за счет топлива) дальность увеличилась на 900 км, максимальная скорость – на 45 км/ч. Улучшились взлетные характеристики и скороподъемность.
В заключение отчета отмечалась целесообразность установки М-82 на серийные самолеты. Но из-за неудовлетворительной работы системы охлаждения масла, несоответствия колес шасси возросшим нагрузкам, отсутствия амортизации двигателей и неудобного расположения его агрегатов самолет не рекомендовался к серийному производству.

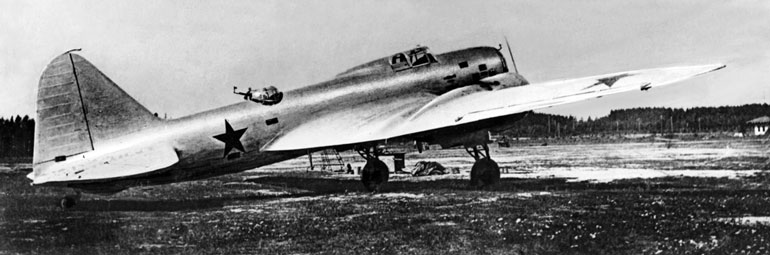

Воздушный крейсерВ июне 1938 года завершились тактические испытания самолета сопровождения (воздушного крейсера) ДБ-3CC (заводское обозначение ЦКБ-54) с двигателями М-85 с винтами фиксированного шага и пулеметно-пушечным вооружением. За основу взяли серийный самолет Воронежского завода № 18. Доработку же осуществляли в Москве на заводе № 39, где установили переднюю и заднюю турели с пушками ШВАК и боекомплектом 120 и 240 патронов соответственно. Причем задняя турель управлялась с помощью штурвала с гашетками, размещенными по кругу. Кроме этого, ДБ-3СС оснастили подфюзеляжной установкой со ШКАСом (боезапас – 300 патронов) в обтекателе для защиты самолета от атак истребителей снизу. Последняя управлялась дистанционно, и стрельба велась с помощью перископического прицела.
Появление подобного самолета стало отголоском концепции применения бомбардировщиков тех лет. Недостаточная дальность полета истребителей не позволяла им сопровождать бомбардировщики на полный радиус и привела к созданию нового класса самолетов – воздушных крейсеров.
Самолет выпустили на испытания (летчик – В.К. Коккинаки) в начале 1938 года и в марте передали в НИИ ВВС. Ведущим по машине на этапе государственных испытаний был инженер Н.М. Кокорин, а тактическими испытаниями руководил штурман С.Ф. Пистолькорс.
Вооружение ЦКБ-54, за исключением пулеметной установки, обладавшей недостаточным полем зрения прицела и оказывавшей влияние на путевую устойчивость, выдержало государственные испытания. Самолет вернули на завод для доработок, но к ним так и не приступили. Вместо этого доработали вторую машину с двигателями М-87А и винтами ВИШ-3, на этот раз завода № 39, и в следующем году продолжили испытания.
В отличие от предшественника подфюзеляжную пулеметную установку заменили боковыми пулеметами в блистерах по бокам фюзеляжа (за крылом).
Однако до принятия на вооружение дело не дошло, а главным средством защиты дальних бомбардировщиков были не самолеты сопровождения, а стрелковое вооружение и темное время суток в совокупности с облачной погодой.
Стратосферные бомбардировщикиОсобое место среди модификаций ДБ-3 занимают стратосферные бомбардировщики. Первым из них стал проект БОК-17, разработанный в КБ-29 под руководством заместителя главного конструктора А.Я. Щербакова.
Известно, что полет на больших высотах не только способствует снижению уязвимости самолета от средств ПВО, но и увеличивает его дальность. Высотно-скоростные характеристики и конструкция планера ДБ-3 позволяли создать стратосферный бомбардировщик. Герметичную кабину с наддувом от нагнетателей, установленных на двигателях, и отоплением включили в силовую схему фюзеляжа. При этом для обеспечения жизнедеятельности экипажа до высот 8—10 км в случае прострела гермокабины пулями калибра 12,7 мм (экипаж работал без индивидуальных кислородных масок) требовалась установка более мощных моторов М-88.
В обеспечение этой работы предполагалась закупка у американской компании «Кембридж» 1000 комплектов газоанализаторов (альфометров) до начала освоения их выпуска отечественными заводами.
Согласно июльскому 1939 года постановлению правительства и последовавшему приказу НКАП КБ-29 (Голубкову и Н.Н. Каштанову) предписывалось разработать гермокабину или, как ее еще называли, стратокамеру (СК) для ДБ-3, предъявив его на государственные испытания в июле 1940 г.
Чтобы не прерывать повествование, отмечу, что тем же документом была задана разработка приспособлений для подцепки в воздухе самолета И-16 к ДБ-3 и подвесной (А.И. Привалов) десантно-транспортной кабины.
К ноябрю 1939-го объем выполненной работы составил 25 %, а в январе следующего года работала макетная комиссия под председательством будущего начальника НИИ ВВС А.П. Репина. Близкое знакомство с проектом показало, что гермокабина гарантировала жизнеобеспечение экипажа на высотах до 10 000 м при ее простреле пулями калибра 12,7 мм. Аэродинамика самолета оставалась практически прежней, и можно было ожидать снижение максимальной скорости на 2–3 км/ч.
Комиссия одобрила макет, но рекомендовала М-85 заменить мотором М-88.
Великая Отечественная война прервала работу в этих направлениях. Была изготовлена и испытана лишь десантно-транспортная кабина.
Отказ от концепции стратосферных бомбардировщиков и назначение главным конструктором КБ-29 П.О. Сухого послужили причинами прекращения работ по БОК-17. Однако уже в ходе войны в 1942 году к идее установки гермокабины на самолет вернулись снова. В ноябре вышло постановление ГКО (№ 2504) по созданию высотного бомбардировщика и высотного истребителя. В тот же день, 12 ноября, нарком авиационной промышленности подписал приказ С.В. Ильюшину спроектировать и построить высотный бомбардировщик путем модификации Ил-4. При этом директору завода № 288 Кутепову предписывалось передать заводу № 240 полный комплект рабочих чертежей гермокабин и их оборудования по самолету ДВБ-102 не позднее 25 ноября. Но промышленность, перегруженная срочными заданиями, не справилась с поставленной задачей, и машина «перекочевала» в план опытного самолетостроения НКАП на 1943 год.
Ожидалось, что высотный Ил-4 без задней стрелковой установки и бронирования будет развивать скорость у земли 362 км/ч (посадочная – 118 км/ч), а на высоте 11 000 м – 460 км/ч. При этом он должен был подниматься над целью на 12 000 м, а время набора высоты 9000 м не превышать 31 минуты. Самолет предписывалось сдать на государственные испытания 15 марта 1943 года.
14 января 1943 года Ильюшин докладывал Шахурину:«Согласно Вашему приказу от 12 ноября 1942 года должны были изготовить три <…> Ил-4 с турбокомпрессорами. Одна машина Ил-4 с ТК, но без гермокабины, уже выпущена и находится на заводских летных испытаниях <…> сделаны три полета.
Второй самолет будет выпущен с гермокабиной и с учетом работы винтомоторной группы с турбокомпрессором первого самолета.
Для второго самолета будут сделаны две взаимозаменяемые гермокабины. Для снятия одной кабины с самолета и установки другой <…> потребуется не более двух часов.
Таким образом, будет иметься <…> полная возможность вести испытания и отработку на двух самолетах винтомоторной группы с турбокомпрессорами и на одном самолете <…> двух вариантов гермокабины.
Кроме того, на этом же самолете мною предусматривается возможность установки <…> ТКМ ( модифицированного турбокомпрессора. – Прим. авт.) более мощного, чем ТК-3… Срок выпуска второго самолета установить 15 марта 1943 г.
Считаю необходимым доложить, что было бы желательно выпустить не три самолета, а только два, что в значительной степени облегчило бы работу и дало бы возможность более конструктивно и с большим вниманием заниматься двумя самолетами…».
16 марта 1943 года летчик-испытатель В.К. Коккинаки выполнил первый полет на высотном разведчике-бомбардировщике Ил-4ТК с моторами М-88Б, оснащенными турбокомпрессорами ТК-3. Встроенная гермокабина вентиляционного типа для летчика и штурмана должна была обеспечивать продолжительный полет в относительно комфортных условиях на высотах около 11 км. Ожидалось, что большая высота станет защитой от истребителей противника. По этой причине на самолете отсутствовало стрелковое вооружение, хотя еще в конце 1930-х на стратосферном БОК-11 испытали дистанционно управляемые пулеметные установки.
