Самолет оснастили аэрофотоаппаратом АФА-Б с дистанционным управлением, расположив его в задней кабине. Фотоустановка позволяла сделать до 50 снимков с высоты до 8000 метров. Самолет мог также использоваться в качестве связного, для чего на месте фотоаппарата устанавливали легкосъемное сиденье пассажира. На случай соприкосновения с воздушным противником оставили мотор-пушку ШВАК с боекомплектом 60 патронов.
Но разведчик так и не состоялся. В июне 1942 года машину переделали в дальний истребитель, состыковав его крыло с фюзеляжем серийного Як-7Б № 2326. Вооружение сохранили, но из одиннадцати бензобаков оставили пять. Машина получила обозначение Як-7Д, а затем – Як-7ДИ (дальний истребитель).
В фюзеляже Як-7ДИ сохранили вторую кабину, где мог устанавливаться фотоаппарат.
Его вооружение
Первый полет на первом экземпляре нового варианта истребителя совершил П. Я. Федрови 6 июля 1942 г. Заводские летные испытания длились недолго (выполнено 15 полетов с налетом 13 часов 15 минут).
«Конструкторское бюро Героя Социалистического Труда А. С. Яковлева, – говорилось в отчете по результатам заводских испытаний, – изыскивая методы облегчения истребительных самолетов, построило на базе серийного самолета Як-7 одноместный дальний истребитель с полетным весом 3035 кг (вес самолета Як-7Б).
Самолет Як-7 ДИ по своим контурам, габаритным размерам и общему виду не отличается от <…> Як-7.
В дальнейшем у <…> Як-7ДИ, в целях обеспечения обзора всей верхней сферы, будет понижен гаргрот фюзеляжа и изменено остекление кабины пилота».

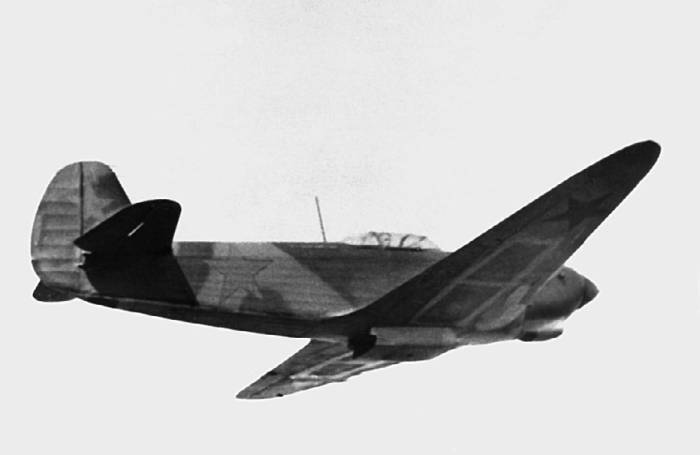

Як-7ДИ с пониженным гаргротом
17 июля Як-7ДИ перегнали из Новосибирска в Свердловск (аэродром Кольцово, куда эвакуировали НИИ ВВС) для прохождения государственных испытаний. Замеренный в полете расход горючего позволял сделать вывод о расчетной дальности полета 1540 км.
Преимущества предложенного истребителя были настолько очевидны, что к государственным испытаниям приступили немедленно. За двенадцать дней в НИИ ВВС выполнили 43 полета! Ввиду важности полученных к 29 июля 1942 года результатов и необходимости принятия решения по самолету материалы наземных и летных испытаний за период с 18 по 28 июля оформили отдельным отчетом по приказанию начальника НИИ ВВС КА генерал-майора П. А. Лосюкова, с которым он вылетел в Москву. Завершились же государственные испытания машины 5 августа 1942 года.
Максимальная скорость Як-7 ДИ осталась на уровне серийных Як-7Б, зато с полной заправкой при сопоставимых с Як-7Б летных характеристиках дальность его полета была почти в два раза больше. А с заправкой только двух крыльевых баков за счет снижения полетного веса до 2835 кг существенно улучшались маневренные характеристики. За боевой разворот Як-7ДИ с сокращенной заправкой набирал высоту на 100 метров больше, чем серийные машины, а время виража сокращалось на две секунды. Более того, конструкция топливной системы позволяла снимать консольные бензобаки, облегчая самолет еще на 47 кг.
Практически параллельно с испытаниями первой опытной машины была начата постройка дублера Як-7ДИ, который должен был стать эталоном серии истребителя Як-9.
Постройка дублера Як-7 ДИ заняла чуть больше месяца и завершилась 30 июля 1942 года. В «Дублере» конструкторы постарались применить все технические решения и улучшения, рекомендованные специалистами ЦАГИ и ЛИИ. В отличие от первого экземпляра Як-7ДИ «Дублер» получил новый каплевидный фонарь, заимствованный на Як-7 с двигателем М-82 и отработанный на Як-1 № 3560. При этом взлетный вес «Дублера» составил 3027 кг.
Несмотря на то что машина была готова к испытаниям к августу 1942 года, к ее испытаниям приступили по указанию Яковлева лишь после принятия постановления ГКО о серийном выпуске Як-9. Первый полет ее состоялся 4 сентября. Основной задачей испытаний «Дублера» была проверка летных характеристик в связи с произведенными конструкционными изменениями и прочностные испытания элементов конструкции. В сентябре в 13 полетах машина выполнила 1032 фигуры пилотажа и 501 взлет и посадку.
Затем, в октябре 1942 года, улучшили аэродинамику «Дублера», герметизировав
фюзеляж, водо– и маслогондолы, сделав хвостовое колесо убирающимся и поставив обтекатели на новые выхлопные патрубки. Летные данные получились отличные, хотя в НИИ ВВС машину не предъявляли. Впоследствии построили третий опытный экземпляр Як-7ДИ, но об этом чуть позже, в главе, посвященной истребителю Як-9.Глава 5
Как превзойти противника?
Реальным путем улучшения летных данных истребителя было оснащение его более мощным мотором, и единственным таким двигателем был М-82 воздушного охлаждения.
Проработки истребителя с М-82 первым начал Н. Н. Поликарпов (И-185) в декабре 1940 года. Затем, в марте 1941 года, под этот мотор начал приспосабливать ЛаГГ-3 М. И. Гудков. Машина, построенная перед войной, получила обозначение Гу-82 и даже прошла первый этап испытаний с положительным отзывом НИИ ВВС.
В мае 1941 года, одновременно с развертыванием серийного производства двигателя М-82 и тем же приказом (№ 438 от 13 мая 1941 года.), А. И. Микояну, А. С. Яковлеву и Н. Н. Поликарпову было предписано установить М-82 на свои самолеты и начать летные испытания. В конце года мотор М-82 начал «примерять» к ЛаГГ-3 и С. М. Алексеев – начальник ОКБ С. А. Лавочкина.
Конструкторское бюро А. С. Яковлева должно было завершить постройку истребителя Як-3 (так иногда в наркомате обозначался Як-7А – истребительный вариант УТИ Як-7) с мотором М-82 к 15 июля 1941 года. В отличие от КБ Микояна, которое выпустило в полет истребитель МиГ-9 с двигателем воздушного охлаждения 23 июля, и КБ Поликарпова, выпустившего И-185 с М-82 в воздух 21 июля 1941 года, ОКБ Яковлева сдать машину в срок не удалось. О причинах задержки можно лишь догадываться, но разработка проекта началась в середине июля 1941 года, когда в Москву из Ленинграда был срочно отозван Е. Г. Адлер, где он работал главным конструктором серийного завода № 47, и назначен ведущим конструктором самолета Як-7 с мотором М-82.

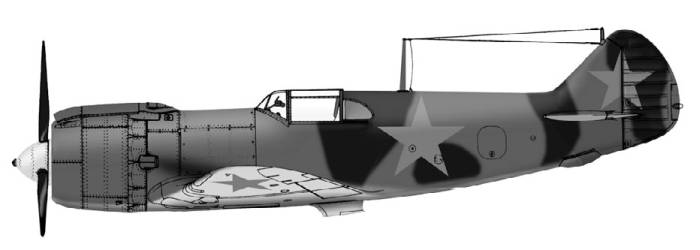

Истребитель Гу-82 (рисунок М.Орлова)
Несмотря на эвакуацию большей части конструкторского бюро вместе с оборудованием, станками и транспортом, истребитель все же удалось построить. В конструкции машины были в максимальной степени использованы агрегаты серийного Як-7, а также все перспективные разработки конструкторского бюро, такие, например, как крыло уменьшенного размаха с предкрылками (И-28), установка крыльевых пушек ШВАК и съемная моторама (И-30). Кроме крыльевых пушек с боекомплектом по 100 патронов, с левого борта устанавливался синхронный пулемет УБС с боезапасом 260 патронов. Комплект стрелкового вооружения по секундному залпу уступал только истребителю И-185 (три синхронных ШВАК и два синхронных ШКАС). Самолеты Гу-82 и ЛаГГ-3 М-82 были вооружены двумя синхронными пушками ШВАК, а МиГ-9 – лишь пятью синхронными пулеметами (три УБС и два ШКАС). Причем И-185 и МиГ-9 на испытания вышли только с четырьмя стрелковыми точками (из-за наличия только четырех синхронизаторов на моторе). Под крылом Як-7 М-82, как и на других серийных истребителях, предусматривалось размещение шести орудий РО-82 под снаряды РС-82. За счет четырех дополнительных бензобаков (общей в центральной части крыла в отсеке задней кабины емкостью по 126 литров) запас горючего возрос до 400 кг. Самолет оборудовали радиостанцией РСИ-4 и радиополукомпасом РПК-10.

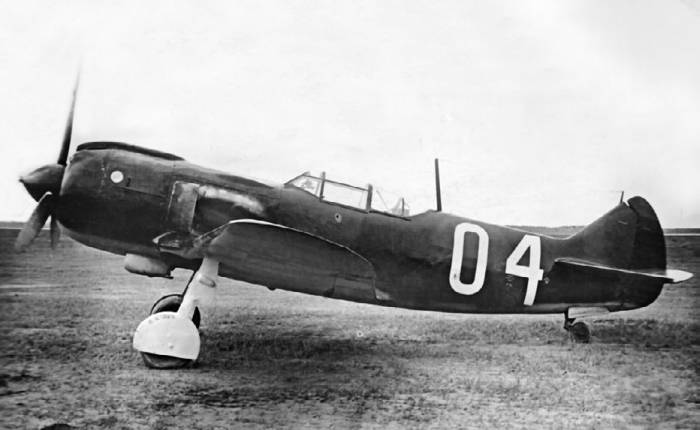

Ла-5 ФН образца 1943 года
Чтобы компенсировать негативное влияние возросшего веса машины, увеличили площадь посадочных щитков (за счет подфюзеляжной части крыла) и заменили хвостовое колесо большего размера. Выделялся фонарь каплеобразной формы с улучшенным обзором и установленным бронестеклом. Наши серийные истребители стали оснащаться подобными фонарями только с середины 1942 года, и приоритет КБ в его разработке несомненен.
