Ножи

219a

219b

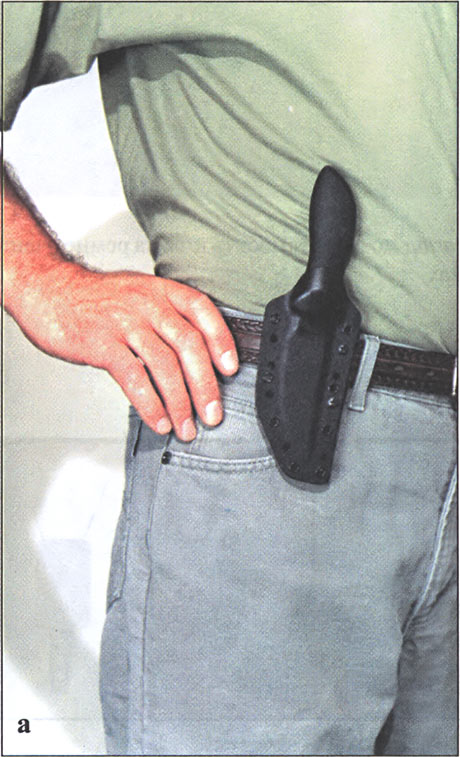

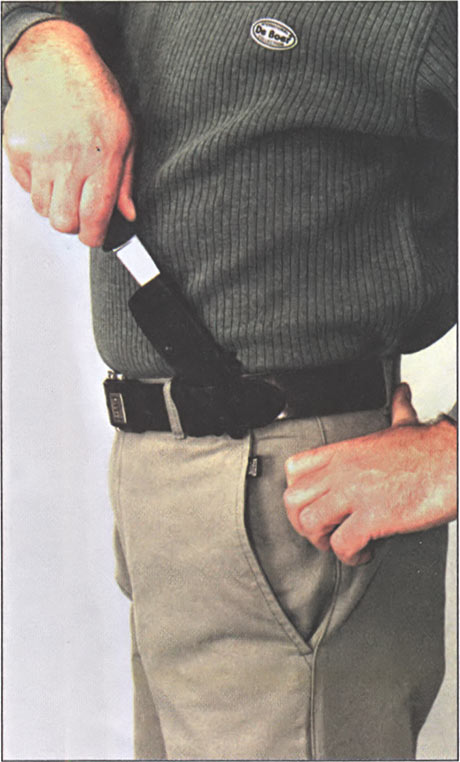

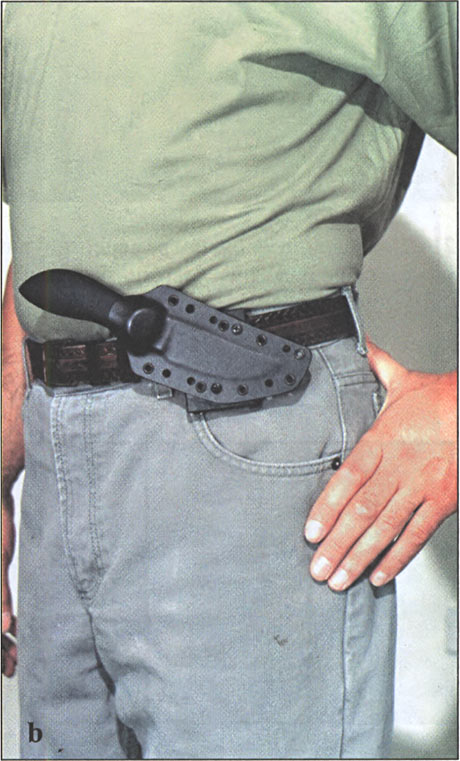

219а и b. Вставляя скрепляющие зажим винты в различные отверстия, размещенные вдоль края ножен, можно носить нож на ремне либо вертикально, либо наклонив его в любую сторону

220

220. А можно вообще снять зажим и носить ножны на шнурке, как кулон. На снимке — Spyderco Bill Moran Featherweight

221

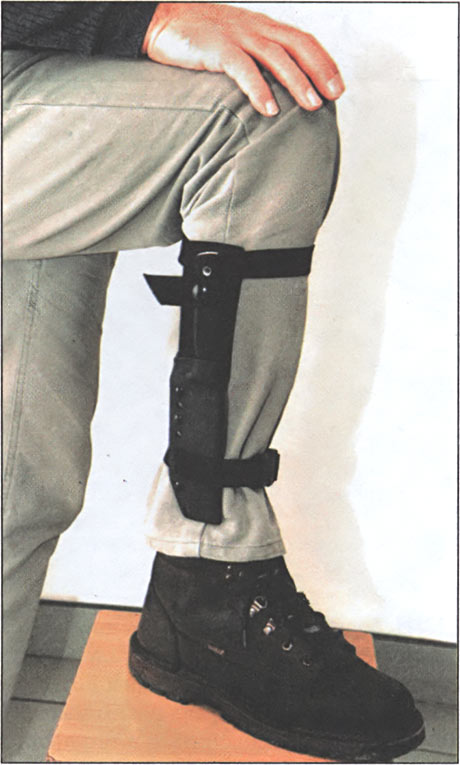

221. Бывает, нож нужно укрепить на икрах, как этот F"allkniven S1…

222

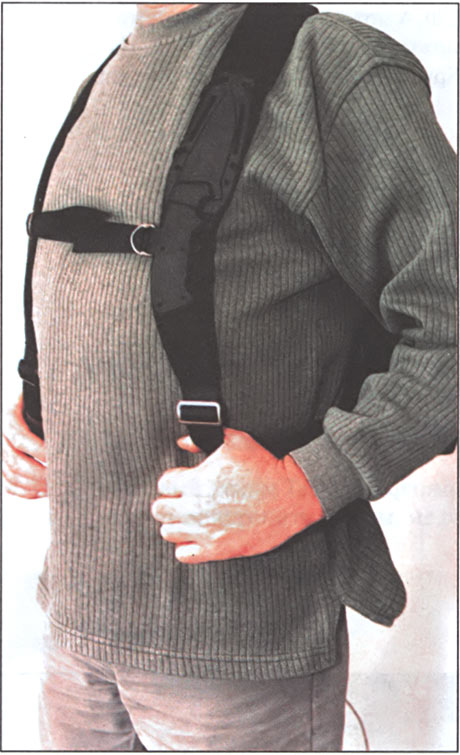

222…или на лямках рюкзака, как этот CRKT Companion

223

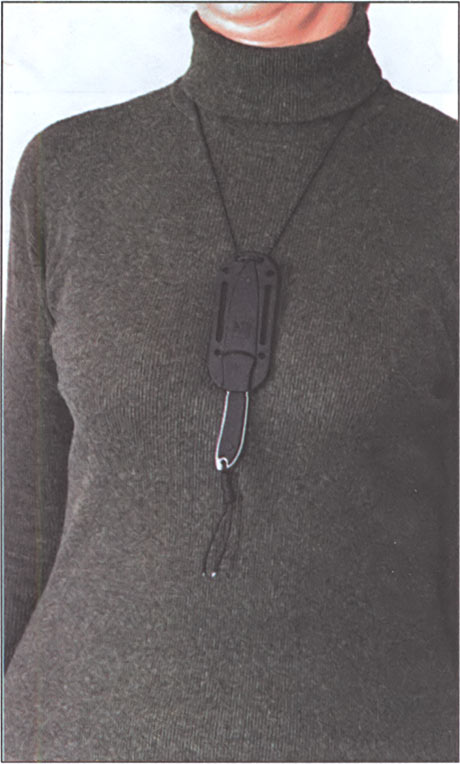

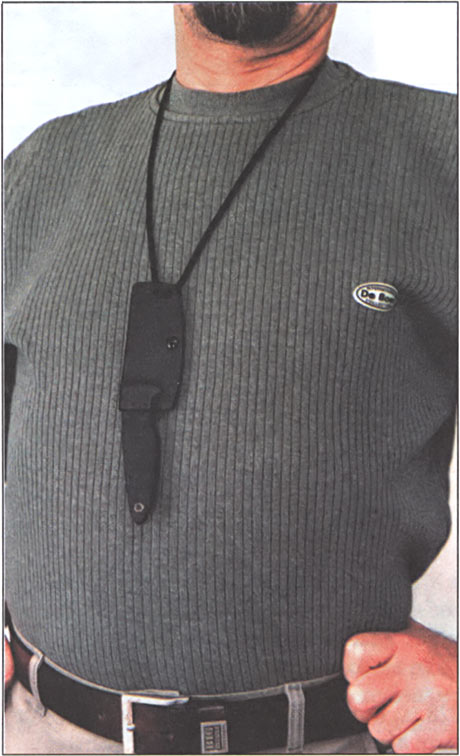

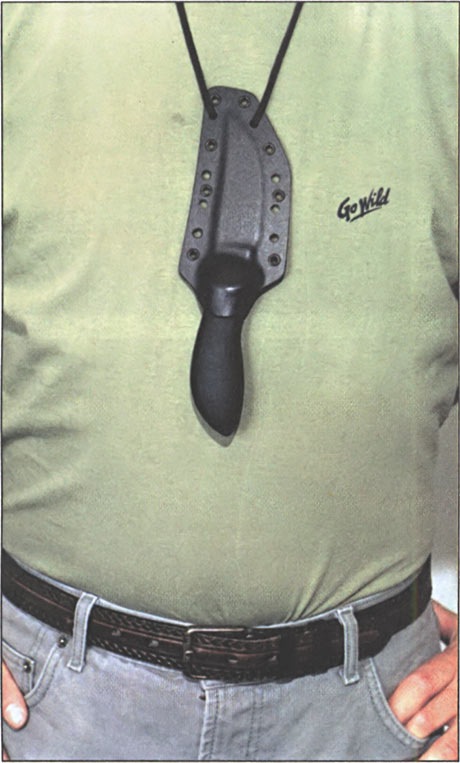

223. Небольшой ножможноноситьна шее, как кулон, рукояткой вниз. Разумеется, ножны должны удерживать нож в подобной позиции, и когда речь идет о маленьком и легком ноже, добиться этого просто

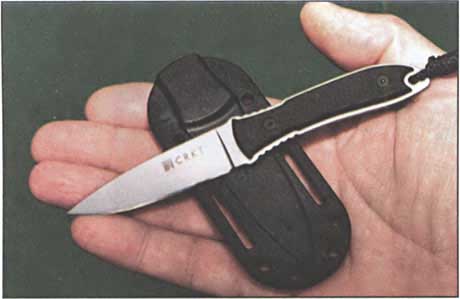

224

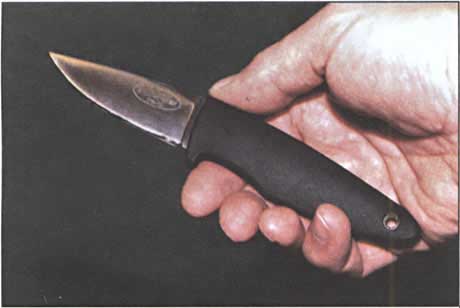

224. На снимке нож F4, выпускаемый фирмой CRKT

225

225. Иногда на ножнах маленьких ножей, как, например, этого F"allkniven WM1, вообще нет скобы…

226

226…. и их носят только на шее

227

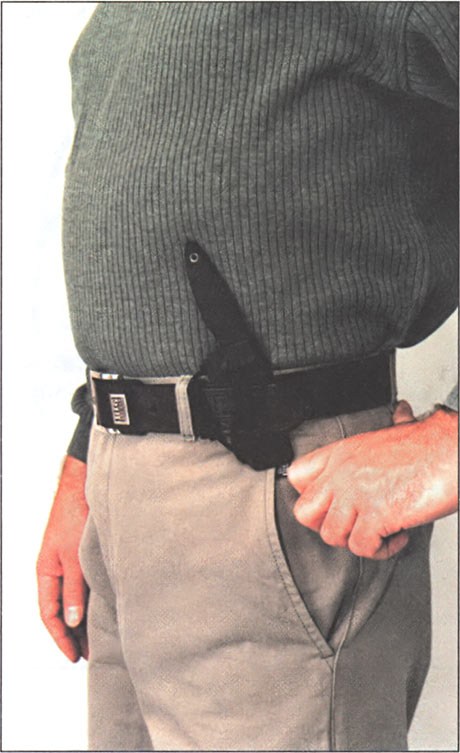

227. Но можно, обмотав шнур вокруг ремня, носить такие ножи и за поясом. Это не позволит ножу выскользнуть из ножен…

228

228… и придержит ножны, когда вы станете доставать нож

229

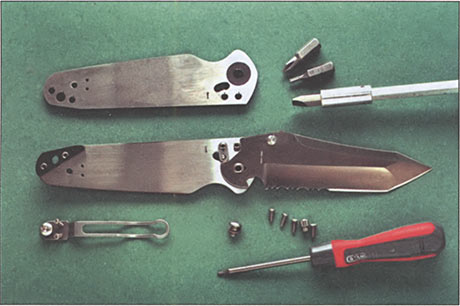

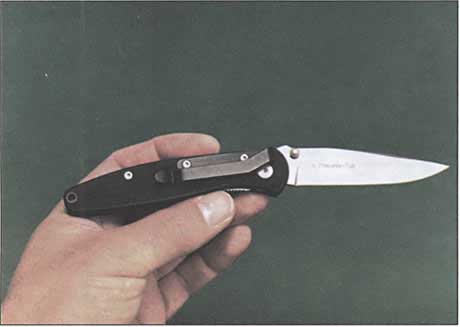

229. Типичная конструкция рукоятки складного ножа. На снимке нож SOG Night Vision

230

230. Несколько возможных вариантов конструкции. Сверху вниз: рукоятка ножа Katz Knives Carbon Fiber укреплена с обеих сторон пластинками из твердого алюминиевого сплава; у ножа М. Уокера и X.П. Клётцли пластинки из титанового сплава тоже с обеих сторон; на рукоятке ножа CRKT М 16 Carbon Fiber пластинка только на одной стороне, она утоплена в оправу рукоятки; у SOG Jet Edge 2 пластинка тоже с одной стороны рукоятки. Подобного рода конструкция применяется и при использовании материала G-10

231

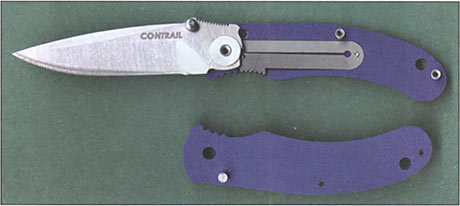

231. В маленьких ножах несущим каркасом может служить одна только оправа из выносливого ламината, скажем, из G-10 или carbon fiber, а металлическая пластинка тут — лишь часть блокирующего механизма, она утоплена в оправу. На снимке разобранный нож CRKT Contrail. Такая конструкция уступает в выносливости рукоятке, укрепленной двумя полноразмерными боковыми пластинками, но, однако, она несравненно легче

232

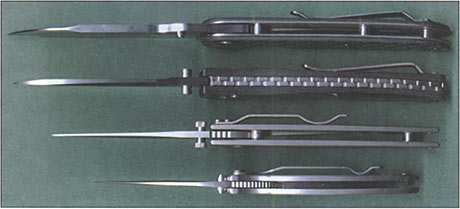

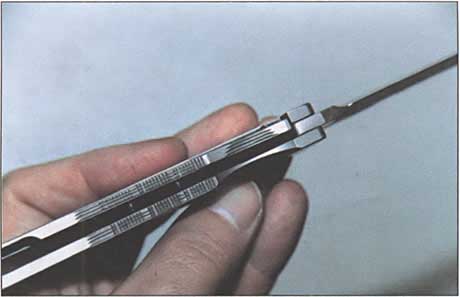

232. Конструкция задней вкладки в рукоятке, удерживающей боковые пластинки на одном расстоянии друг от друга. У ножей Н. Р. Kl"otzli (самый верхний) и CRKT Mirage Titanium (третий сверху) вкладки нет вообще. У Benchmade Model 770 Osborne (второй сверху) декорированная вкладка из алюминия. У Kershaw Chive (внизу) пластмассовая вкладка

233

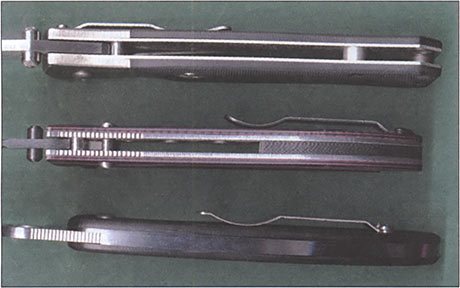

233. Еще несколько примеров конструкции рукоятки. У ножа B"oker Tactical (сверху) конструкция открытая, расстояние между боковыми пластинками поддерживается винтами во втулках. У Benchmade Ares (в центре) задняя вкладка из ламината G-10, ее длина не превышает половины длины самой рукоятки. У рукоятки ножа Spyderco Tim Wagner (внизу) одна боковая пластинка и задняя стальная вкладка во всю длину

234

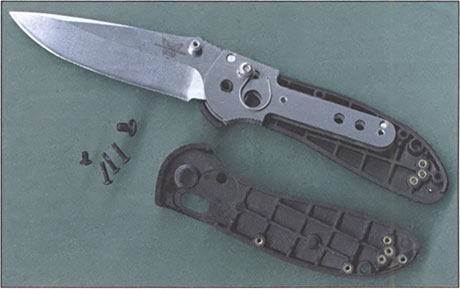

234. Конструкция рукоятки ножа Benchmade Griptilian — некий компромисс между рукоятками с металлическим несущим каркасом и легкими рукоятками из искусственного материала

235

235. Стальные боковые пластинки занимают пространство, на которое приходятся основные нагрузки; они, однако, не доходят до конца рукоятки. Отверстия в пластинках проделаны для того, чтобы облегчить их массу. И накладки из термопластичного материала тоже не монолитны, хотя они также неотъемлемый элемент несущего каркаса. Значительная часть пластика удалена, вместо него — решетка, которая придает оправе жесткость. Обращает на себя внимание, что ни один винт не ввинчивается непосредственно в пластик, всюду утопленные в нем латунные втулки. Восхищает изящество технических решений, использованных в конструкции описываемой и других моделей ножей этой фирмы

236

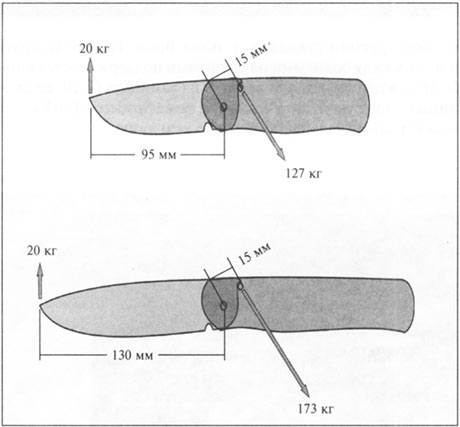

236. Чем длиннее клинок складного ножа, тем длиннее и плечо, к которому прикладывается усилие во время работы ножом. Длина плеча, которое испытывает нагрузку, направленную в противоположном направлении, остается неизменной. Поэтому та же нагрузка на более длинный клинок увеличивает нагрузку на весь механизм

237

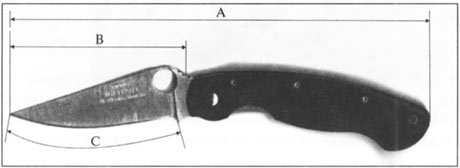

237. Вот так я измерял длину клинка, лезвия и общую длину ножа, когда ставил опыт

238

238. Стремясь добиться наиболее выгодного соотношения между длиной клинка и общей длиной ножа, проектант допустил ошибку. Слишком короткий отрезок клинка, находящийся внутри рукоятки, не обеспечивает такой степени выносливости всей конструкции, которой требуют размеры ножа и материалы, использованные для его изготовления

239

239. Размеры тоненькой, помещенной слишком близко к переднему краю заклепки, вокруг которой вращается клинок, пожалуй, тоже не соответствуют ни размерам ножа, ни мощной стальной рукоятке

240

240. Этот нож выдержит большую статичную нагрузку, направленную по линии сложения ножа; думаю, килограммов 50…

241

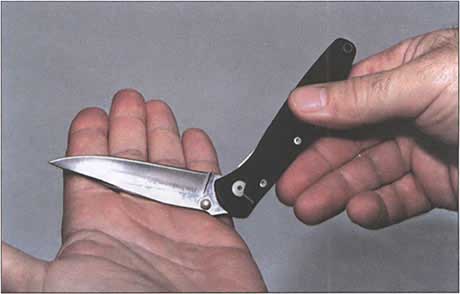

241…. и тем не менее блокировка не выдержала и подвела после того, как я несколько раз постучал обухом по ладони

242

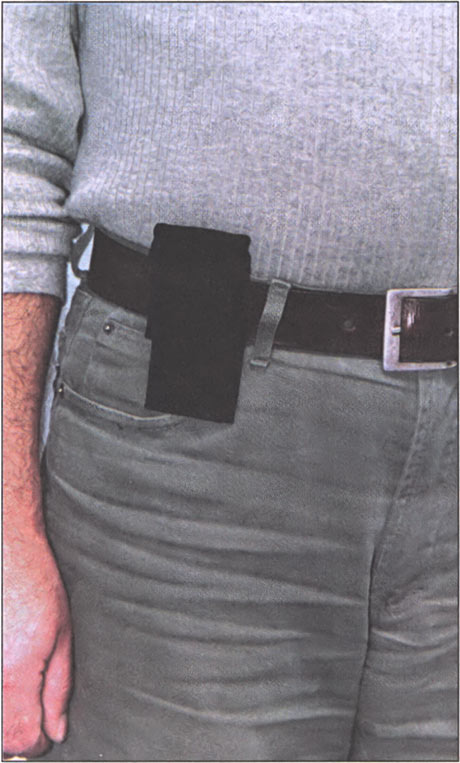

242. Складной нож можно носить также и на ремне, в маленьких ножнах

243

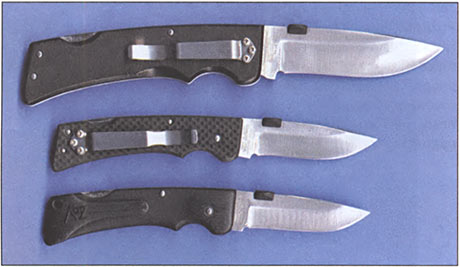

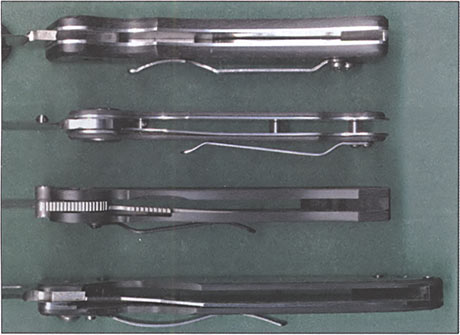

243. Пластиковый или металлический пружинящий зажим позволяет закрепить нож в брючном кармане или за поясом; зажим может быть прикреплен либо к передней части рукоятки, либо к задней. Сверху вниз: Katz Knives Special Forces, Carbon Fiber, Black Cat Lightweight

244

244. У ножа Night Vision, выпускаемого фирмой SOG Specialty Knives, зажим пустотелый, а у ножа Spyderco Meerkat — из стальной проволоки.
