Следует помнить, что, выходя из воды, нужно сразу снять мокрую одежду. В противном случае в результате испарения при высыхании одежды на большей части поверхности тела будет отниматься много тепла, что может привести к тяжелым простудным заболеваниям.
«Сухие» гидрокостюмы применяются при очень низких температурах воды (6-10°С), в холодное время года, для спусков под лед и т. д.
Выпускаемые промышленностью профессиональные легководолазные гидрокомбинезоны ГК-2 и ГКП-4 для спортивного плавания и подводных съемок малопригодны, так как они очень громоздки и стесняют движения. Спортсмены применяют гидрокостюмы, склеенные из тонкой эластичной резины. Обычно такие костюмы состоят из рубашки и штанов, края которых у талии скатываются в общий валик и стягиваются резиновым поясом. На шее, запястьях и щиколотках герметичность обеспечивается эластичными манжетами. Иногда к рубашке приклеиваются
В зависимости от температурных условий, под «сухой» костюм надевается теплая одежда: шерстяное белье, носки, перчатки, шапочки н пр. Одежда и костюм должны быть хорошо подогнаны и не должны стеснять подводника в движениях.

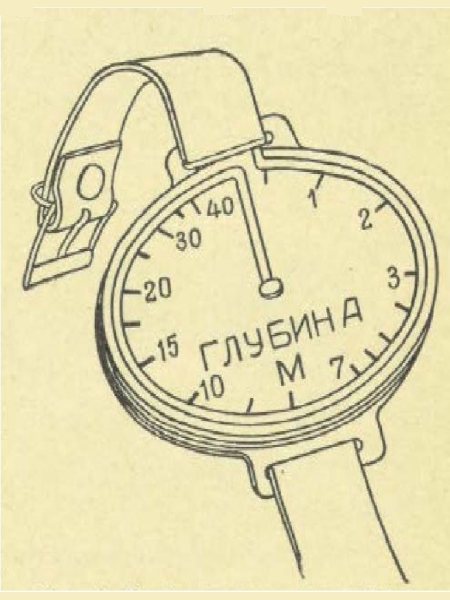

Рис. 3. Глубиномер с воздушным капилляром.
Глубиномер под водой помогает подводному фото графу определять целесообразность съемки на цветную пленку, так как с увеличением глубины нарастают искажения в цветопередаче. Глубиномером пользуются в совокупности с подводным экспонометром. При этом оператор с камерой должен стараться не отклоняться от глубины, для которой определена экспозиция. Наибольшей точностью отличаются механические глубиномеры, изготавливаемые промышленностью. Они выпускаются со шкалами для погружения на глубину 25 и 40 м.
Принцип их действия основан на выпрямлении давлением воды согнутой в полукольцо упругой трубки, к запаянному концу которой через зубчатый сектор крепится стрелка прибора. В открытый конец трубки свободно поступает вода.
Чем больше давление воды, тем сильнее выпрямление трубки и отклонение стрелки по шкале.
Спортсмены-подводники сами изготовляют пневматические глубиномеры, где используется сжимание воздуха в капилляре давлением воды. На рис. 3 изображен пневматический глубиномер с корпусом из органического стекла. Корпус склеен из двух дисков, в одном из которых сделана канавка, образующая капиллярный канал с сечением 0,5 мм. В центре корпуса один конец канала закрыт пробкой, а в другой поступает вода, сжимающая воздух, находящийся в капилляре.
Граница воды и воздуха в капилляре четко различается, если прозрачный корпус укреплен на шкале черного цвета. Несмотря на простое устройство, такие глубиномеры довольно точны.
Водонепроницаемые часы помогают подводнику определить время нахождения под водой. Это необходимо для контроля за временем погружения па глубинах свыше 12,5 м. так как быстрый выход на поверхность после длительного пребывания на глубине, превышающей указанную, может привести к возникновению кессонной болезни. Кроме того, необходимость пользования часами диктуется тем, что ощущение времени под водой теряется.

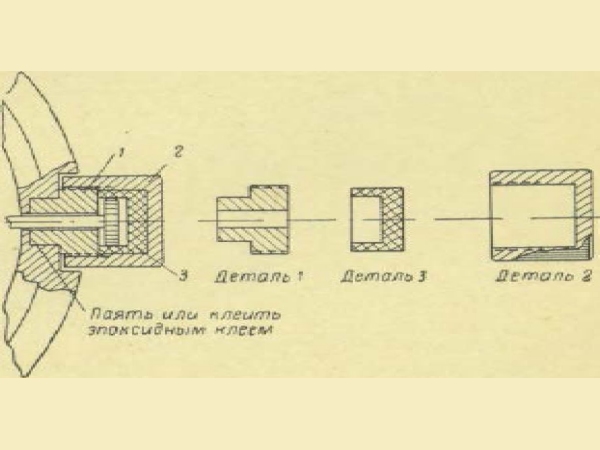

Рис. 4 Герметизация головки часов
Могут применяться готовые водолазные часы, но они очень велики по габаритам и тяжелы. Любители часто пользуются обычными часами, для которых делают герметичные боксы. Можно обойтись и безбокса, достигнув надежной герметичности корпуса наручных часов путем их незначительной переделки. Для этой цели удобны корпуса часов «Электрические» и часов «Родина», имеющих автоматический подзавод. Взамен обычного стекла в корпусе часов нужно установить более толстое органическое стекло (толщиной 1,5-2 мм), которое крепится в оправе при помощи эпоксидного клея. Герметичность нижней крышки корпуса часов вполне надежна и изменений не требует.
Труднее герметизировать ось заводной головки (рис. 4). В корпус часов вделана муфта 1, сквозь которую проходит ось головки. На муфту навинчивается колпачок 2. В нем находится герметизирующий колпачок из фторопласта 3. Внешне колпачок 2 выглядит как несколько увеличенная заводная головка часов.
Такая переделка корпуса, проведенная автором, обеспечивала герметичность часов па глубинах свыше 60м.
Подводный компас служит для ориентировки под водой и выбора правильного направления движения в условиях плохой видимости. Подводный оператор или фотограф обычно пользуется наручным компасом, снабженным кроме основной шкалы поворотной стрелкой или
«прицелом» для установки курса на видимые ориентиры. Компас особенно нужен, когда требуется пройти под водой большие расстояния в определенном направлении.

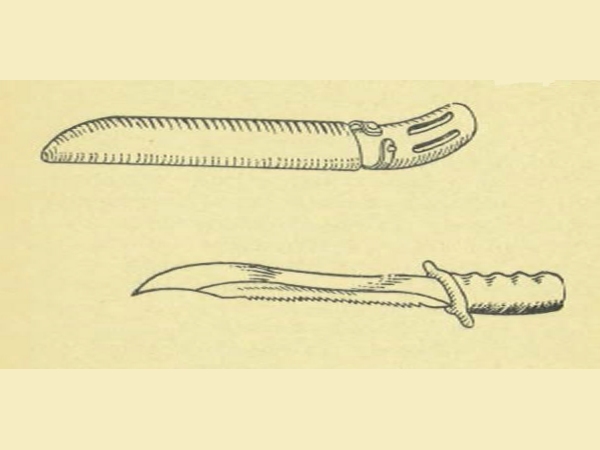

Рис. 5. Подводный нож
Подводный нож необходим как при погружениях с аквалангом, так и при нырянии. Нож используется для выполнения различных работ под водой, а также может быть применен в аварийных случаях. Например, рыболовные капроновые сети почти незаметны в воде и нередко подводники запутываются в них или других снастях. Из таких положении выйти без ножа довольно трудно. Чаще всего применяются плавающие подводные ножи (рис. 5). Этот нож, в случае утери под водой, сам всплывает на поверхность. Его рукоятка сделана из пенопласта и выкрашена ярко-красной краской, чтобы нож можно было быстро найти. Тупая сторона лезвия выполнена в виде пилы. Нож с пилой является довольно универсальным инструментом.
Акваланг - аппарат на сжатом воздухе, или, как его называют, «подводные легкие», вытеснил в спортивном плавании кислородные дыхательные приборы. Акваланг весьма прост и безопасен в эксплуатации. Использование его не угрожает подводнику возникновением водолазных заболеваний.
Акваланг рассчитан на погружение до глубины 40 м, Плавая под водой с этим прибором, человек может принимать любые положения, испытывая ощущения, близкие к состоянию невесомости. Акваланг состоит из баллонов со сжатым воздухом, легочного автомата с редуктором, шлангов вдоха и выдоха с загубником и системы ремней для крепления аппарата на спине.
Главной рабочей частью акваланга является легочный автомат. Выпускаемые промышленностью аппараты имеют легочные автоматы с одноступенчатой или двухступенчатой схемами редуцирования. По первой схеме работает акваланг «Украина», по второй - акваланг «Подводник». Под водой образуется единая дыхательная система автомат - легкие человека, от четкой работы которой зависят жизнь и здоровье подводника.

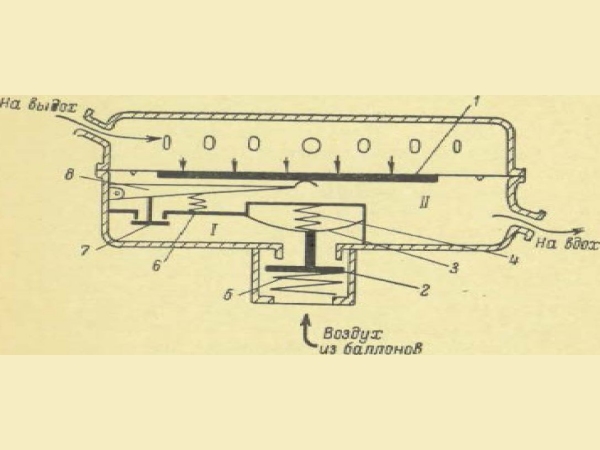

На рис. 6 приведена принципиальная схема работы легочного автомата с двухступенчатой системой понижения давления. Корпус автомата разделен резиновой мембраной 1 на две части, из которых верхняя сообщается с водой, а нижняя - с баллонами акваланга. В верхнюю часть выводится шланг выдоха. Нижняя полость состоит из камер высокого давления I и низкого давления II. Воздух из баллонов поступает в камеру I через клапан 2, который закроется, как только давление в этой полости достигнет 5-7 атм. При этом воздух надавит на мембрану 3 и преодолеет усилие пружины 4. При вдохе в камере II создается разрежение и давление воды прогнет мембрану 1, что вызовет нажим на рычаг 8, который откроет клапан 7 и сжатый воздух из камеры I поступит в камеру II, а из нее в легкие подводника. Нажим воды через мембрану на объем воздуха, находящегося в камере И, уравнивает давление в этой полости до давления воды на данной глубине.
Как только давление воздуха в камере I упадет, клапан 2 откроется усилием пружины 4 и из баллонов поступит новая порция воздуха. Весь этот цикл повторяется при каждом вдохе.
Как только вентили баллонов открыты - аппарат готов к действию. Баллоны, в зависимости от емкости и давления воздуха в них, обеспечивают пребывание человека под водой до 70 мин. Срок нахождения под водой зависит от ряда причин: глубины, на которой находится подводник, интенсивности выполняемой работы, температуры воды и т. п. Под водой следует двигаться медленно и стараться дышать ровно и глубоко, так как усиленная мышечная работа требует повышенного расхода кислорода.
Рис. 6. Схема работы легочного автомата с двухступенчатой системой понижения давления.
В среднем на воздухе легочная вентиляция равняется 30 л/мин. На глубине 10 м вентиляция увеличится до 60 л/мин, а на глубине 40 м расход воздуха составит 150 л/мин.
С баллонами акваланга обычно соединены манометр и указатель минимального давления. Эти приборы дают возможность следить за количеством воздуха, оставшегося в баллонах. Если манометр отсутствует, на акваланге устанавливается звуковой сигнал, который начинает действовать при падении давления воздуха в баллонах до 30 атм. Такой сигнал, вмонтированный в автомат акваланга «Украина», свистом предупреждает подводника о необходимости выхода на поверхность.
