ОГНЕМЕТНЫЙ ТАНК ОТ-26
Состояние принят на вооружение в 1933 году.
Разработчик з-д. им. Ворошилова
Изготовитель . з-д. им. Ворошилова
Производство . небольшая серия
Боевая масса, т 9,0
Длина, мм:
– с пушкой вперед 4650
– корпуса . 4650
Ширина, мм 2440
Высота по крышу башни, мм 2190
Клиренс, мм . 380
Ср. уд. давление на грунт, кг/см #178; 0,79
Преодолеваемые препятствия:
– подъем, град 35
– брод, м . 0,8
Тип двигателя карбюраторный Т-26
Максимальная мощность, л.с 90
Запас
Удельная мощность, л.с./т 10
Максимальная скорость, км/ч . 45
Запас хода, км . 100-110
Бронирование, мм:
– лоб корпуса 15
– лоб башни . 15
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия огнемет
(запас огнесмеси, л) (300)
– число х калибр, мм и тип
пулеметов 7,62 мм ДТ
(боекомплект, шт.) (1512)
Прицел МП
Радиостанция нет
Дополнительные сведения: Создан на базе двухбашенного танка Т-26. Левая башня снята, на ее месте размещен люк с крышкой. В башне цилиндрической размещен пневматический огнемет и спаренный пулемет. Огнеметное оборудование находится в левом отделении танка и состоит из резервуара для огнесмеси, трех 135-литровых баллонов со сжатым воздухом ( 150 атмосфер ), бензинового бачка ( 0,7 л ), брандспойта и системы зажигания. Дальность огнеметания 35 м, количество выстрелов – 70. Была изготовлена небольшая серия.

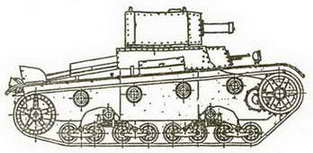

Огнеметный танк ОТ-26.
ЛЕГКИЙ ПЕХОТНЫЙ ТАНК Т-26
Состояние принят на вооружение в 1931 году.
разработчик з-д. им. Ворошилова
Изготовитель . з-д. им. Ворошилова
Производство . серия 1933-36 гг.
Боевая масса, т i 9,4
Длина, мм:
– с пушкой вперед . 4620
– корпуса 4620
Ширина, мм 2440
Высота по крышу башни, мм 2330
Клиренс, мм . 380
Ср. уд. давление на грунт, кг/см #178; 0,65
Преодолеваемые препятствия:
– подъем, град 35
– брод, м 0,8
Тип двигателя карбюраторный Т-26
Максимальная мощность, л.с 90
Удельная мощность, л.с./т . 9,6
Максимальная скорость, км/ч . 30
Запас хода, км 130
Бронирование, мм:
– лоб корпуса 16
– лоб башни . 25
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия 45 мм обр. 1932 г.
(боекомплект, шт) (136)
– число х калибр, мм и тип
пулеметов . 7,62 мм ДТ
(боекомплект, шт.) (2848)
Прицел ТОП
Радиостанция (71-ТК-1)
Дополнительные сведения: Вариант танка Т-26 с установкой одной цилиндрической башни с 45-мм пушкой вместо двух башен на предыдущих модификациях. Корпус клепаный. При установке радиостанции боекомплект к пушке снижался до 96 выстрелов. Радиостанция имеет поручневую антенну. С 1935 года танки Т-26 выпускались со сварной броневой коробкой, масса танка возросла до 9,6 т. Боекомплект к пушке 122 выстрела (с радиостанцией – 82). На этом варианте танка увеличена емкость топливных баков.

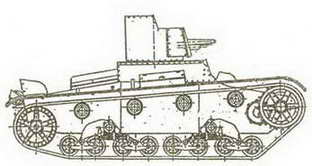

Легкий пехотный танк Т-26.
ЛЕГКИЙ ПЕХОТНЫЙ ТАНК Т-26
Состояние принят на вооружение в 1931 году.
Разработчик з-д. им. Ворошилова
Изготовитель з-д. им. Ворошилова
Производство . серия 1936-37 гг.
Боевая масса, т 9,65
Длина, мм:
– с пушкой вперед 4620
– корпуса 4620
Ширина, мм 2440
Высота по крышу башни, мм . 2330
Клиренс, мм . 380
Ср. уд. давление на грунт, кг/см #178; 0,68
Преодолеваемые препятствия:
– подъем, град . 35
– брод, м 0,8
Тип двигателя . карбюраторный Т-26
Максимальная мощность, л.с 90
Удельная мощность, л.с./т . 9,3
Максимальная скорость, км/ч . 30
Запас хода, км 150
Бронирование, мм:
– лоб корпуса 16
– лоб башни . 25
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия 45 мм обр. 1932 г.
(боекомплект, шт) (102)
– число х калибр, мм и тип
пулеметов 2x7,62 мм ДТ
(боекомплект, шт.) (2772)
Прицел ТОП
Радиостанция (71-ТК-1)
Дополнительные сведения: Вариант танка Т-26, на котором был введен съемный бандаж катков, изменен натяжной механизм, установлен дополнительный пулемет в нише сзади башни. В 1937 году на части танков установлены турель с зенитным пулеметом, танковое переговорное устройство ТПУ-3, поставлена фара-прожектор. Боекомплект танка доведен до 107 выстрелов к пушке и 3021 патронов к пулеметам. На танках без зенитного пулемета боекомплект составил 111 выстрелов к пушке и 2772 патрона. Двигатель форсирован до 95 л.с. и на всех танках установлена радиостанция 71-ТК-З. Масса возросла до 9,75 т. Танки Т-26 выпуска 1933-37 годов принимали участие в боевых действиях на р. Халхин -Гол.
Легкий пехотный танк Т-26.
ЛЕГКИЙ ТАНК Т-26-4
Состояние создан в 1937-38 гг.
разработчик з-д. им. Ворошилова
Изготовитель з-д. им. Ворошилова
Производство небольшая серия
боевая масса, т 9,7
Длина, мм:
– с пушкой вперед 4620
– корпуса 4620
Ширина, мм 2445
Высота по крышу башни, мм . 2500
Клиренс, мм . 380
Ср. уд. давление на грунт, кг/см #178; 0,66
Преодолеваемые препятствия:
– подъем, град . 35
– брод, м 0,8
Тип двигателя . карбюраторный Т-26
Максимальная мощность, л.с 95
Удельная мощность, л.с./т . 9,8
Максимальная скорость, км/ч 28-30
Запас хода, км . , 200
Бронирование, мм:
– лоб корпуса 16
– лоб башни . 25
Экипаж, чел 3
Вооружение:
– число х калибр, мм и тип
орудия 76,2 мм КТ
(боекомплект, шт) (48)
