Образцовые броненосцы Франции. Часть II. “Карно” (1891-1922)

В конце июня 1883 года Сальо создаёт проект учебного фрегата. 9 августа его завизировал новый морской министр Брюн (Brun), но только в 1886 году в арсенале Рошфора была начата постройка корабля, получившего имя “Мельпомен”. Даже само название класса “фрегат” для второй половины 80-х гг. звучало архаично.

За “Мельпомен” последовал герой нашего повествования “Карно”.

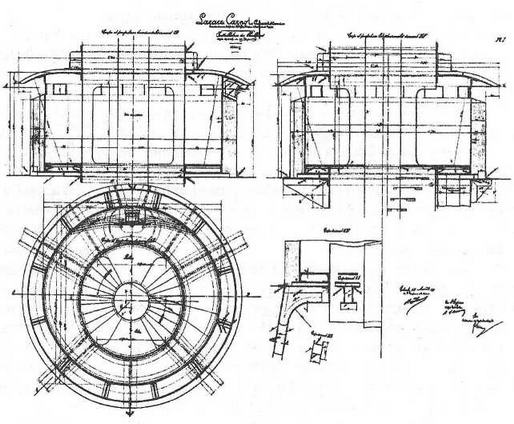

Чертеж 1-го варианта проекта боевой рубки для броненосца “Карно” утвержденный 29 августа 1891 г.

Причина воплощения этого проекта кроется, по- видимому, в переезде Сальо из Бреста в Париж, поближе к министерству Флота. Он остановился в доме № 5, по улице Тэодор дё Банвий. Иначе трудно объяснить чрезмерное внимание, оказываемое человеку, никогда не проектировавшему боевые корабли I ранга. Мы не будем говорить о том, что корабль в итоге получился неудачным и что за проект неудачного корабля Сальо получил следующее звание - директор кораблестроения и место руководителя завода в Эндрэ. В эпоху экспериментов кто из кораблестроителей не ошибался? “Жорегибери” подвели котлы, “Карно” - башенные подкрепления...

Скажем о внешнем виде броненосца. Своими тремя рядами портов “Карно” напоминал старые трёхдечные корабли. Но если парусные мотивы были терпимы при проектировании транспорта, то 74 порта в двух метрах от ватерлинии на корабле I ранга совершенно не оправданное излишество. “Карно” - это последняя работа Сальо и последний броненосец, построенный арсеналом Тулона. 13 октября 1890 года он получил назначение на пост директора учреждения Эндрэ и руководил предприятием до своего выхода в отставку в 1898 г.

Как уже говорилось, проекты №1 и №2 Сальо рассматривались Советом по Работам 12 июня 1890 г. Подводя итоги заседания, 4 июля директор Совета докладывал министру: “Совет по Работам высказал своё мнение по недавно разработанным проектам броненосцев. Он считает, что №1 господ Юэн и Сальо могут быть одобрены после внесения изменений, на которые Совет укажет в общих чертах. Проекты №1 господ Юэн и Сальо уже превышают 13000 тонн; изменения же, указанные Советом, будут вынуждать авторов ещё поднять водоизмещение, которое тогда откровенно приблизится к 14000 тоннам.

В проекты №2 тех же авторов, разработанные согласно министерской программе от 23 января 1890 г. кажется необходимо внести исправления того же типа, после чего они не могут оставаться в прежнем водоизмещении 11000 т.

Наши броненосцы могли бы иметь два 30-см орудия, одно из которых погонное, другое ретирадное и два бортовых 27-см орудия. С этим составом тяжёлой артиллерии и согласившись, к тому же, на некоторые жертвы в отношении защиты, на которые указал Министр в своей телеграмме от 23 января 1890 года, поставленная задача может быть решена в пределах водоизмещения 1! 800 т.

Если Министр сочтёт нужным принять эти новые основания, то господа Юэн и Сальо должны будут немедленно вызваны в Париж для получения указаний, необходимых для изменения их проектов. Я считаю, что двух с половиной месяцев этим инженерам будет достаточно для того, чтобы привести к желаемому итогу свою работу, а приказ о строительстве Министром мог бы быть отдан к концу сентября”.

Сальо удалось справиться с задачей в ещё более короткие сроки, и два месяца спустя, 15 августа, на рассмотрение Совета по Работам направляется изменённый проект броненосца 1 ранга. Именно эти четыре листа чертежей общего расположения (продольный разрез, вид сверху, верхняя палуба, верхняя и нижняя батареи, нижняя палуба, платформы, трюм и мидель-шпангоут), выполненных в масштабе 1:100 будут приняты за основу на заседании 29 августа. Совет по Работам в целом проект одобрил, но попросил привнести различные изменения в отношении руля, надстроек и внутреннего расположения. 10 сентября проект получил одобрение Барбэ, разумеется с оговорками, перечень которых в тот же день был направлен автору.

Что же представлял собой первоначальный проект “Лазар-Карно”? Также как и инженер Юэн, Сальо пояснительную записку к чертежам составил в соответствии с пунктами программы:

“I. Главные размерения: длина между перпендикулярами 114 м, длина наибольшая 116 м, ширина по ватерлинии 21,5 м, глубина трюма на миделе 7,9 м, осадка кормой 8,3 м, осадка средняя 7,9 м, водоизмещение в грузу 12000 т, метацентрическая высота, м 1,27 м.

II. Артиллерия

Два 30-см орудия, снабжённые 50 выстрелами на орудие, два 27-см орудия, снабжённые 80 выстрелами на орудие, восемь 14-см скорострельных орудий, снабжённых 250 выстрелами на орудие или восемь 16-см обычных орудий, снабжённых 110 выстрелами на орудие, четыре 65-мм скорострельных орудий на носовых и кормовых надстройках, снабжённые 500 выстрелами на орудие, восемь 47-мм скорострельных орудий на большом мостике и на марсах, снабжённые 500 выстрелами на орудие, восемь 37-мм револьверных орудий, снабжённые 700 выстрелами на орудие.

30-, 27-, 16-см орудия - в поворотных закрытых башнях. Каждая башня содержит одно орудие. 30- и 27- см башни должны управляться гидравлическими механизмами. 65-, 47- и 37-мм орудия защищены просто стальными щитами.

III. Торпеды

Пять торпедных аппаратов и 12 торпед Уайтхеда.

IV. Рангоут

Две боевых мачты с марсами, вооружёнными револьверными 37-мм орудиями и 47-мм скорострельными орудиями.

V. Бронирование

Пояс простирается от края до края высотой два метра. А именно: 0,5 м выше ватерлинии и 1,5 м ниже. Внутренний разделённый коффердам может принимать уголь. Толщина (пояса) по верхнему краю 0,45 м на миделе, 0,33 в оконечностях; по нижнему краю 0,25 м на миделе, 0,2 м в оконечностях. Сталь или металл компаунд.

Палуба броневая: от края до края в 0,9 м выше ватерлинии, толщиной, включая обшивку, 0,08 м. Ниже - противоосколочная 8-мм палуба, из стали. Все палубные люки снабжены броневыми комингсами 0,45 м толщины. Защита палубы из мягкой стали.

Верхнее межпалубное пространство. Выше броневой палубы от края до края идёт коффердам, разделённый на отсеки и пустой, высотой 1,2 м, покрытый плитами толщиной, включая обшивку, 0,12 м.

Бронирование башен. 30-см башни бронированы 0,45 м, крыша - 90 мм, а поданная труба - 0,4 м толщиной. 27-см башни бронированы 0,4 м, крыша - 90 мм, а поданная труба - 0,35 м толщиной. 14- или 16-см башни будут бронированы 0,12 м, крыша - 30 мм, а поданная труба 0,12 м. Щиты мелких пушек имеют 40-мм толщину. Рубка командира бронирована 0,25-м толщиной.

Защита корабля дополняется сетями Буливан.

VI. Приводной механизм. Скорость. Дальность плавания.

Приводной механизм состоит из двух вертикальных машин тройного расширения, вращающих каждая свой винт.

В грузу с натуральной тягой предусматривается скорость 17 узлов, в основании дымовых труб установят впрыски пара, таким образом, чтобы позволить превысить эту скорость в случае необходимости.

Проходимое расстояние 4000 миль со скоростью 10 узлов. Ямы будут довольно значительными для размещения угля, необходимыми для преодоления 5000 миль на 10 узлах. Котлы будут мультитрубчатой системы.
