6 х 37 ·1
Виды свивки канатов:

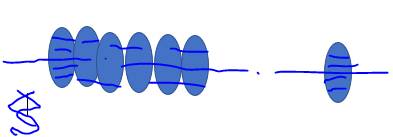

1. Крестовая свивка – проволоки свиты в одном направлении, а пряди, в противоположном направлении.
2. Рис. 8

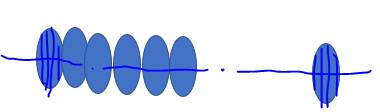

3. Односторонняя свивка – проволоки и пряди в одном направлении.
Рис. 9
Понятие

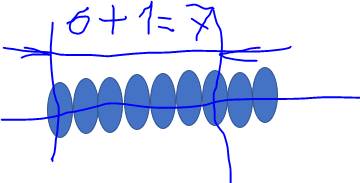

Шаг свивки – полный оборот прядей вдоль оси каната (сердечника).
Рис. 10
Шестипрядный канат – шаг свивки=6+1=7
Неисправности, нормы браковки канатов

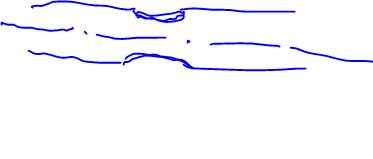

1. Обрыв пряди (как щётка – брак).
2. Обрыв сердечника (вмятина – брак).
Рис. 11
3. Коррозия.
4. Следы цветопобежалости (радужные пятна – брак, сразу бракуют).
5. Удары, вмятины на поверхности.
6. Износ проволок > 40% первоначального диаметра.
7. Обрывы проволоки на шаге свивки каната

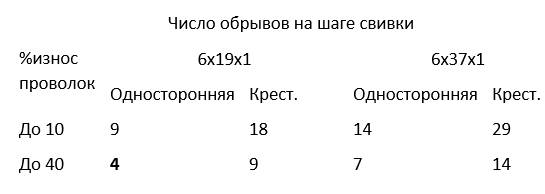

Число обрывов проволок на шаге свивки каната, при котором он должен быть забракован.
При коэффициенте запаса прочности каната=12, Кз.п.= 12, отношение усилия, выдерживаемого канатом к массе нагрузки. Усилие проверяется в лабораторных условиях на разрыв.
Износ каната – каждую проволоку механик измеряет микрометром.
Лифтёр – как увидеть? Открыть дверь шахты. Увидеть из машинного отделения – осмотр лифтёра при выключенном рубильнике.
Кабина, нужна для размещения грузов и пассажиров.
Состоит: каркас, ограждение.
Имеет: перекрытие, пол.
Двери: раздвижные, распашные.
Каркас из профильной стали.
Кабина – внутри устанавливается аппарат управления с кнопками приказа, переговорное устройство, освещение (лампа в плафоне), устройство сигнализации, вентиляционные решётки или отверстия.
В кабине могут находиться правила пользования лифтом (заводские табл.).
Подвеска – для надёжного крепления канатов и их натяжения.
Снаружи, на верхней балке каркаса кабины, находится подвеска.
На верхней балке каркаса кабины устанавливают подвеску:
1. Балансирную (рычажную), (пружины на кабине).
2. Полиспасную (грузовые лифты с большой грузоподъёмностью), (колёса на кабине), необходимо дополнительное блочное помещение.
Подвеска нужна для надёжного крепления канатов и равномерного натяжения.
Башмаки предназначены для перемещения кабины по направляющим.
2 башмака находятся на верхней балке каркаса кабины.
2 других – на нижней балке.

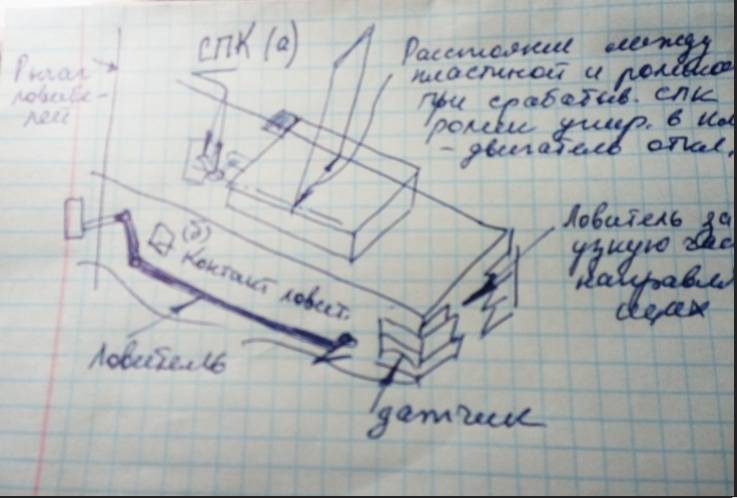

а) Контакт СПК – служит для отключения электродвигателя при ослаблении или обрыве одного из подъёмных канатов.
Ловители – для остановки и удержания кабины направляющими при превышении скорости движения кабины, на (15–40) %.
б) Контакт ловителей – для отключения электродвигателя при срабатывании ловителей.
Верхняя
балка в сборе:Рис. 12
Лифтёр осматривает – нет ли посторонних предметов в башмаках.
I. В передней части крыши кабины лифтов с автоматическим открыванием дверей устанавливается электропривод и механизм открывания и закрывания дверных створок. Водило, упор, 2 каретки, направляющая линейка, ролики, возвратная пружина. К кареткам крепятся отводки, которые открывают и закрывают замки и створки дверей шахты (ролики механизма шахты входят в отводки).
Над каретками устанавливается ДК для контроля закрывания дверных створок.
На двери устанавливается автоматический замок. Конструкция замка – водило + упор для запирания.
На кабине устанавливается реверсивный механизм, над дверными створками – реверс.
Если есть препятствие закрыванию, двери должны открыться (срабатывает упор). Схема реверса: кнопка – рычаг – упор – толкатель – реверс. Для проверки применяется специальный шаблон.
Рис. 13

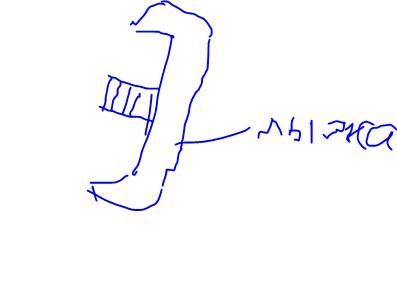

II. В передней части крыши кабины лифтов с ручным открыванием дверей, устанавливается электромагнитная отводка ЭМО.
Эмо похожа внешне на лыжу
Рис. 14
Назначение: для открывания автоматических замков дверей шахты лифта (стоят в больничных, грузовых, старых лифтах).

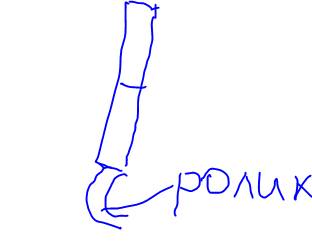

В пассажирских лифтах ролик находится внизу:
Рис. 15

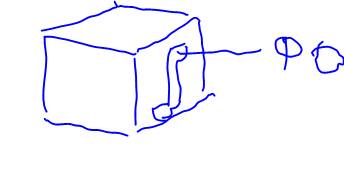

Сбоку, на кабине, устанавливается фигурная отводка, которая воздействует на этажные переключатели. Устанавливают, обычно, на кабинах тихоходных лифтов, со скоростью V<0,75 м/сек.
Грузовой лифт – фигурная отводка:
Рис. 16
Захватывает, как рука, ролик этажного переключателя и размыкает цепь = остановка кабины или переключение на меньшую скорость.
Датчики и шунты.
На направляющих верхней балки кабины, устанавливают датчик или шунт.
Датчики на кабине, остановка. Шунты на направляющих, отключают кабину. Бывает наоборот.
В скоростных лифтах датчики находятся на направляющих, шунты на кабине.
Противовес, предназначен для уравновешивания массы кабины и 50 % массы перемещаемого в ней груза.
Состоит из каркаса с набором грузов, чугунных или железобетонных, 4-х башмаков подвески пружинной или полиспастной (в случае грузовых или лифтов большой грузоподъёмности).
Подвеска пружинная, если на кабине она рычажная (балансирная).
Если подвеска полиспастная, будут колёса.
Если шахта расположена над проходами или помещением, где могут находиться люди, то на противовесе устанавливаются ловители.
