Для равномерного распределения газа стояки размещают по всем этажам здания. При воздушной прокладке газопровода (по стене здания) вводы располагают в кухонных помещениях, при подземной прокладке – рядом с лестницей.

Газовые плиты устанавливают в кухонном помещении с высотой не менее 2 м. Обязательно наличие естественной вентиляции (рис. 4.1).

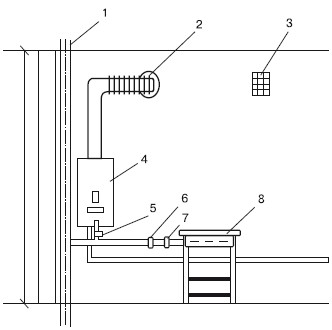

Рис. 4.1.Подводка газа к газовым приборам:

1– газовый стояк; 2– дымоход; 3– вытяжная вентиляция; 4– газовый водонагреватель; 5– кран газового водонагревателя; 6– кран газовой плиты; 7– сгон; 8– газовая плита

Если вы используете 2-конфорочную плиту, объем кухни должен быть не менее 8 м ³, при 4-конфорочной – не менее 15 м ³.

В связи с возможностью аварии запрещена прокладка газопроводов и установка газовых приборов в подвальных помещениях.

Электроснабжение

Электрооборудование представляет собой весь комплекс устанавливаемых в зданиях электротехнических устройств, к которым относятся: электрические машины, осветительные приборы, электроприборы систем отопления, вентиляции и водоснабжения. Электроэнергия передается и распределяется с помощью электрических сетей.

Электрические сети прокладывают с помощью изолированных (кабели и провода) и неизолированных проводников (медные, алюминиевые и стальные провода и шины).

Все электрооборудование, к которому относятся трансформаторы, измерительные приборы, кабели, аппараты защиты и т. п., можно объединить под общим понятием – электроустановки.В своей совокупности они являются электроприемниками энергии.

Электроустановки, называемые подстанциями,служат для преобразования и распределения электроэнергии. Их конструкционные составляющие:

преобразователи энергии (трансформаторы и т. п.);

распределительные устройства (мощностью как до, так и выше 1000 В);

аккумуляторная батарея;

устройства управления;

вспомогательные установки.

Подстанция, работающая на постоянном напряжении (без преобразования и трансформации энергии), называется распределительным пунктом.Область его применения – городская электрическая сеть, промышленные здания.

Питающейсчитается сеть, идущая от распределительного устройства или пункта до вводного или вводно-распределительного устройства, а также главного распределительного щита. Распределительнаясеть идет от вводного, вводно-распределительного устройства или распределительного щита здания до распределительных щитков. Групповая –от распределительных щитков здания до осветительных приборов, розеток и других электроприборов.

Внимание

Номинальное напряжение для всех сетей в странах СНГ – от 220 до 380 В. В других странах оно отличается, например в США – 110 В.

Разбивка сетей на группы производится в зависимости от типа электроприборов. Таким образом, можно выделить следующие сети:

розеточные, осветительные и т. д.;

дымовыводящие;

снеговыводящие;

воздушно-тепловые;

силовые (подъемные, открывающие механизмы);

теплых полов;

вентиляции (кондиционирования);

кухонного оборудования;

охранного оборудования;

пожарного оборудования;

тепло-, газо– и водоснабжения;

канализации;

телекоммуникационные и т. д.

Необходимо учитывать, что некоторые электроприемники групповых сетей работают на напряжении не более 12 В (слаботочная система).

По типу установленных электроприемников различают дома 1-й и 2-й категории.

Дома 1-й категории.Площадь – свыше 600 м ², наличие всех типов сетей, высокий уровень автоматизации и комфорта (установка современного и дорогого электрооборудования). Отсутствует какое-либо ограничение по использованию электроустановок.

В эту же категорию входят и дома среднего класса, в которых используется менее дорогое электрооборудование.

Дома 2-й категории– это дома пониженного комфорта. Имеют ограниченное количество сетей с минимальной автоматизацией.

Состав их энергообеспечения:

групповые осветительные (розеточные) сети;

групповые сети для питания стиральных машин, плит, телерадиоаппаратуры, холодильников, пылесосов и т. п.

Примечание

Прежде чем «начинять» свой дом электричеством, необходимо подать обращение в органы госнадзора на получение важнейшего специального документа о «технических условиях»подключения. Перед подачей обращения нужно выбрать схему электросети и определить установленную и расчетную нагрузку на вводах в здание. В обращении должны отражаться все этапы установки электросети.

Категории электроприемников

Электроприборы здания подразделяются на категории в зависимости от качества электроснабжения.

Первая категория.Остановка или перерыв в электроснабжении создает угрозу для жизни и нарушает работу особо важных установок.

Вторая категория.Перерыв в электроснабжении нарушает нормальную деятельность большого числа людей (жилые, общественные здания).

Третья категория.Электроприемники, не входящие в 1-ю и 2-ю категорию.

В частных домах среднего и высшего класса категория электроприемников (2-я или 3-я) устанавливается на усмотрение владельцев.

Рассмотрим категории электроприемников, применяемых в жилых зданиях, более подробно.

Приемники электроснабжения 2-й категории:

установки центральной диспетчерской;

оборудование компьютерной сети;

мини-АТС;

серверное и контроллерное оборудование;

насосы и установки оборудования для тушения пожаров;

системы пожарной сигнализации;

сигнальные системы оповещения при пожаре;

аварийное освещение;

комплексные установки охранной сигнализации и камер наблюдения.

Приемники электроснабжения 3-й категории:

электрооборудование для комнат здания – прихожая, вестибюль, холл и т. п.;

некоторые электродвигатели насосов и вентиляторов;

бытовое (рабочее) освещение;

электробытовые приборы;

помещения для занятий спортом, сауны.

Определившись с категорией электроприемника, нужно выбрать схему питающей сети.

У электроприемников первойкатегории обеспечение электроэнергией – от двух разных источников, которыми являются, например, отдельные распределительные пункты подстанций или распределительный пункт и автономный источник питания (газовый, бензиновый или дизельный электрогенератор и т. д.).

Совет

Рекомендую осуществить анализ надежности электроснабжения. Он проводится на основании допустимого времени восстановления питания и допустимого отклонения напряжения питания от номинального. Если время восстановления меньше допустимого, то следует прибегнуть к дополнительному питанию. Если отклонение напряжения от номинального выше допустимого, то следует стабилизировать напряжение.
