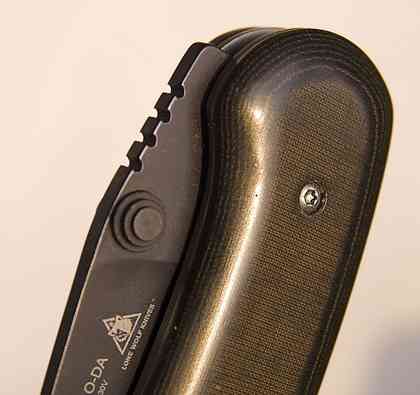

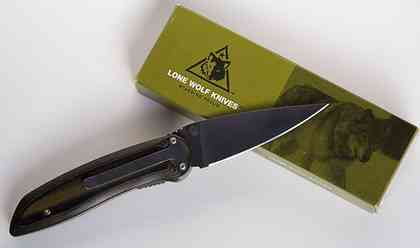

Для сравнения выше приведена фотография ножа в положении, когда накладка не сдвинута.

Вообще надо сказать, что автоматическое открывание (в отличие от ручного) годится лишь для правшей. Иначе при открытии клинок влетает в ладонь.

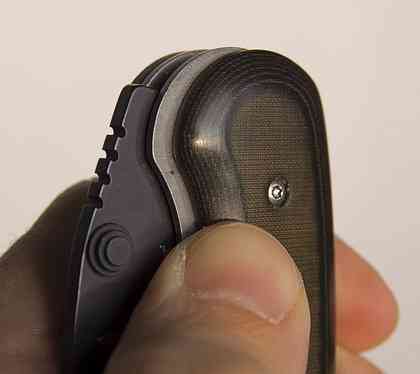

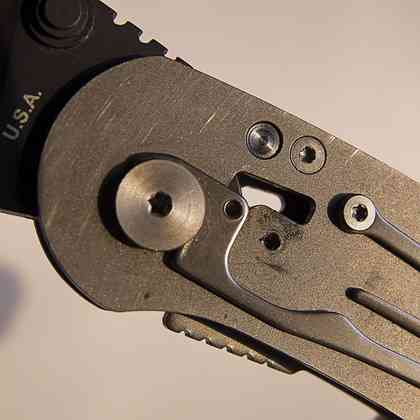

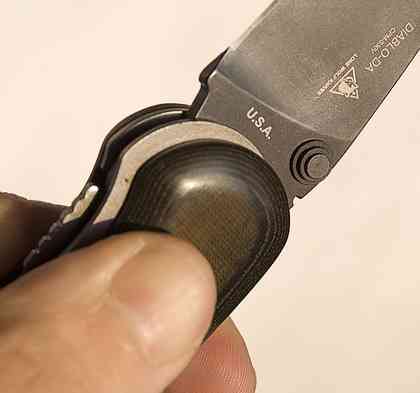

На этой фотографии показано максимально возможное смещение накладки.

Если объяснение непонятное, то можно посмотреть видео по ссылке:

http://www.lonewolfknives.com/videos/ld23150/23150_demo.wmv

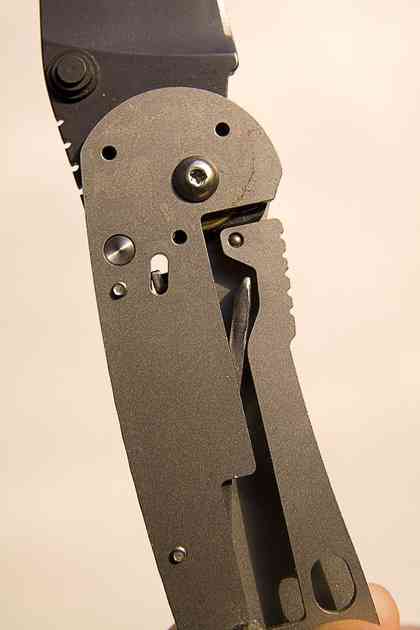

Ну а теперь настал момент посмотреть как выглядит этот нож изнутри.

Сама накладка изнутри обработана не так аккуратно как снаружи.

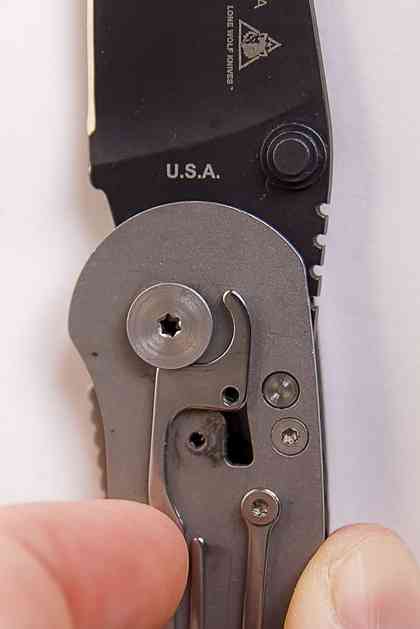

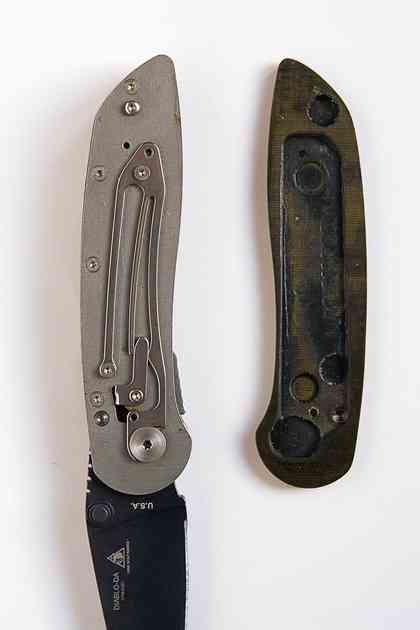

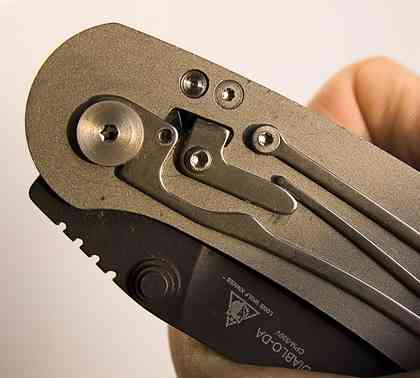

Под сдвигаемой накладкой имеем оригинальный механизм состоящий из хитрой пружины и рычага-собачки.

Вообще надо выделить три разных пружины:

[1] Пружина замка — фиксирует клинок в открытом состоянии упираясь в пятку.

[2] Пружина автомата — выбрасывает клинок при сдвигании накладки.

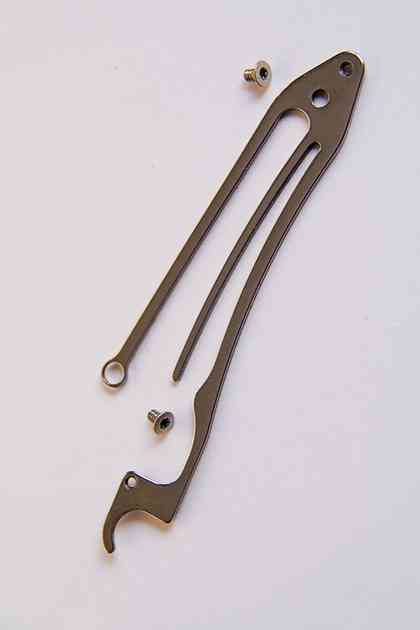

[3] Хитрая пружина под накладкой имеет три ответвления:

[а] ответвление расположенное ближе к брюшку рукояти возвращает сдвинутую накладку в исходное состояние.

[б] среднее ответвление возвращает в запирающее положение рычажок-собачку.

[в] от ответвления расположенного ближе к спинке рукояти просто "отталкиваются" первые два ответвления.

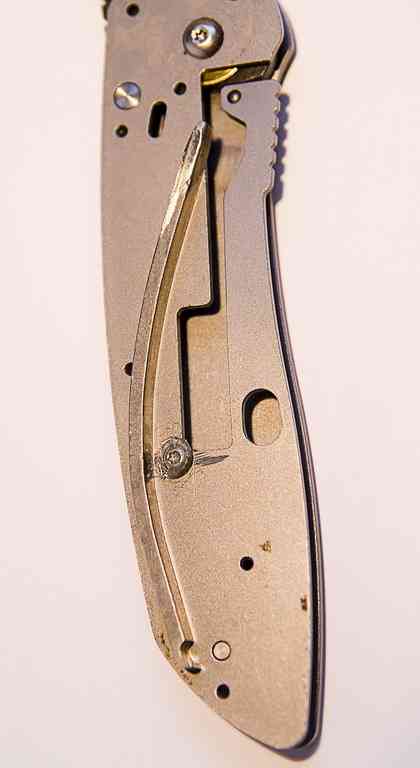

Хитрая пружина под накладкой [7 крепится на два винта. Назначение двух меньших отверстий в пружине для меня осталось загадкой.

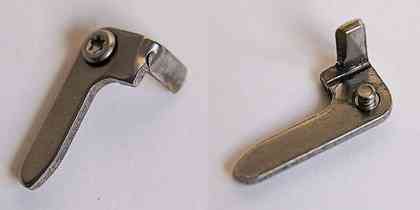

Рычаг-собачка представляет собой вот такую загогулину (два разных ракурса) на винте.

Винты пружины и собачки закручиваются не до упора так как эти элементы должны быть подвижны.

Если нож открыт за шпенек, пружина автомата [2] остается во взведенном состоянии.

Когда нож открыт автоматом, то взвод пружины [2] происходит при складывании ножа. В этом случае чувствуется упругое сопротивление взводимой пружины [2].

При сдвигании накладки выточка в ней цепляет часть пружины, которая расположена ближнюю к брюшку рукояти, и смещает ее к обуху. При этом выступ на ответвлении [a] давит на рычажок-собачку и смещает его в открытое положение. Это позволяет сработать пружине [2] и вытолкнуть клинок.

При взводе пружины собачка так же сдвигается в открытое положение, пропуская пружину автомата [2]. Т. е. если смотреть со стороны сдвигаемой накладки (как на фотографии выше) то собачка-рычажок немного поворачивается против часовой стрелки.

При достижении крайнего закрытого положения клинка собачка высвобождается и сдвигается за рычажок средним отростком пружины [3] в запирающее положение (по часовой стрелке) фиксируя пружину автомата. Эта пружина [2] в то время удерживается специальным выступом на пятке клинка. За этот же выступ пружина [2] и выталкивает клинок при срабатывании механизма автоматического открывания.

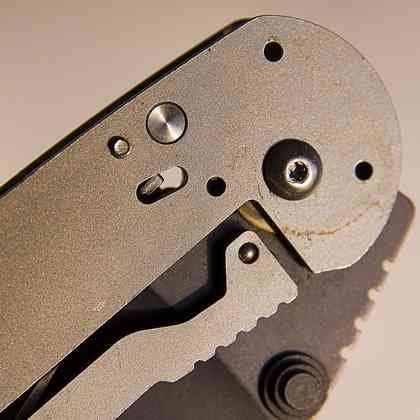

Показано сквозное отверстие в обеих стальных пластинах рукояти. Именно здесь помещается запирающая часть собачки.

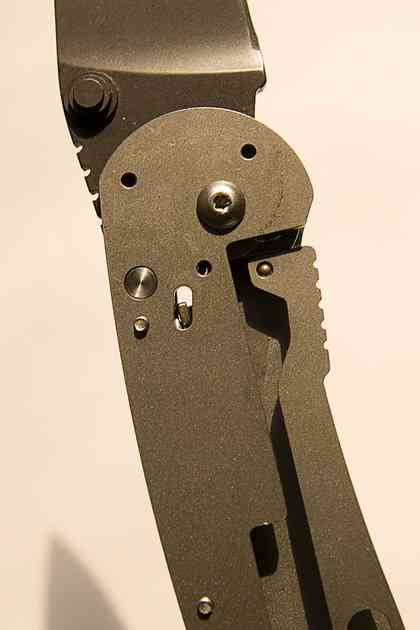

Снимок выше сделан со стороны пружины замка [1] — противоположной стороне сдвигаемой накладки.

В сквозной прорези видна запирающая часть собачки. На нее со стороны обуха давит взведенная пружина автомата [2].

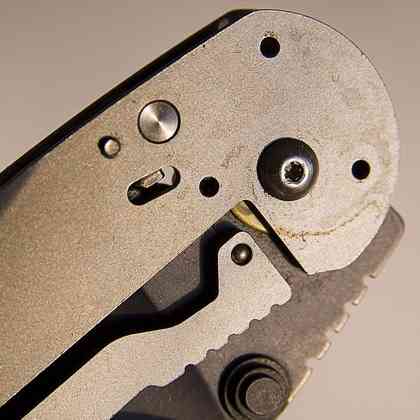

Т.е. здесь нож открыт за шпенек.

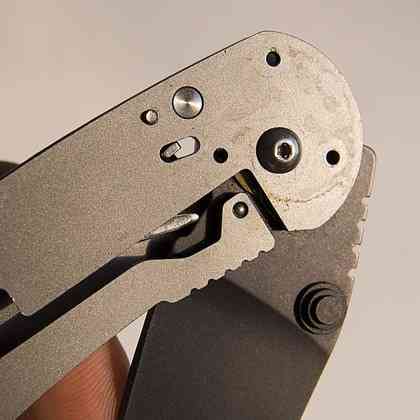

А здесь уже нож открыт автоматическим способом.

В прорези ближайшей пластины видна сработавшая пружина [2].

Можно прикинуть сколь незначительная часть пружины упирается в собачку во взведенном положении. За счет этого амплитуда сдвигания накладки для срабатывания механизма лежит в приемлемом (и даже удобном) диапазоне. Но при этом площади зацепа пружины [2] и собачки достаточно чтобы не происходили случайные срабатывания механизма автоматического открывания.

Здесь видно каким именно выступом клинка цепляется пружина автомата при взведении.

Продолжая движение, складывающее нож, подводим пружину к собачке.

А здесь уже видно как округлая часть (со стороны спинки рукояти) пружины [2] надавливанием смещает собачку в открытое положение.

Декоративная пластмассовая вставка закрывает зазор рукояти со стороны спинки и не дает пружине [2] вывалиться в этом направлении. Так же обеспечивает упор этой пружине в средней части при взведенном положении механизма автомата.

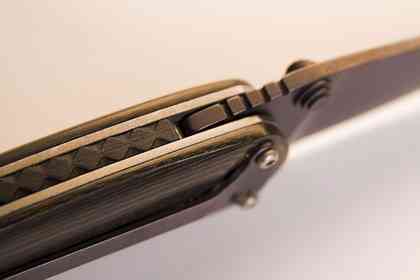

Вид со спинки рукояти.

Здесь виден штифт (не в фокусе) о который упирается пружина [2] и винт(!) в средней части рукояти, который работает как стопор для пружины автомата.

Вид со стороны пружины замка.

При срабатывании автоматического открывания этот винт в средней части не дает пружине [2] вывалиться в сторону брюшка рукояти.

Остается развинтить осевую втулку…

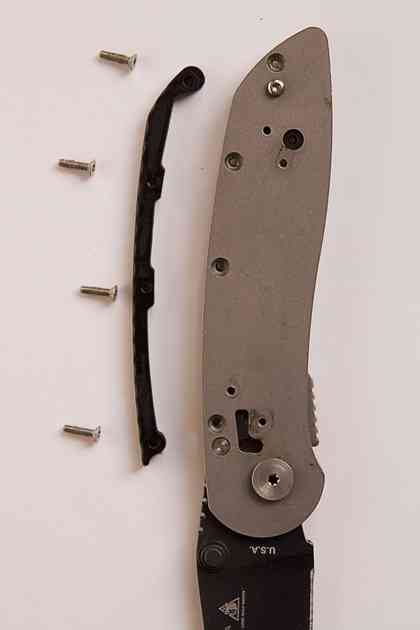

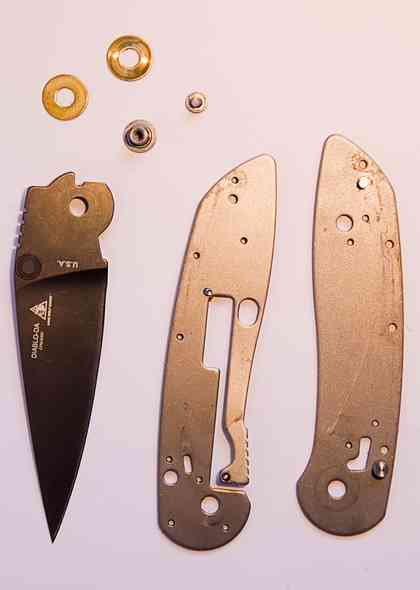

Ну вот мы его и разобрали.

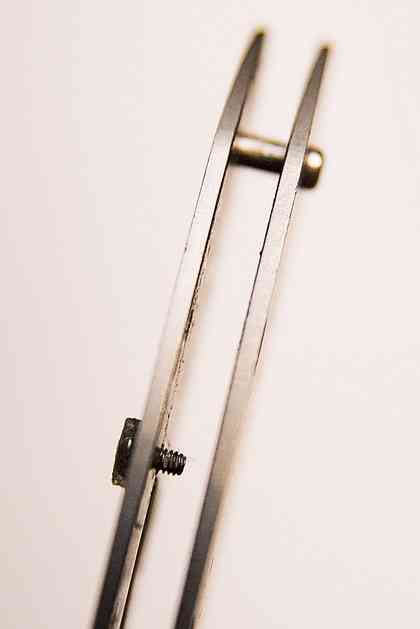

Шайбы бронзовые. Металлические пластины рукояти удерживаются относительно друг друга осевым винтом, пластмассовой спинкой и двумя штифтами. Причем один из штифтов зачем-то привинчен (только с одной стороны) к одной из пластин. Могу лишь предположить, что это сделано для удобства сборки ножа.

При операции сборка/разборка этого ножа были использованы торксы "Т-6" и "Т-8".

Magnum

Boker Magnum Generator

Автор: Vit_213

Дата создания: 20 декабря 2006 г.

Обзор размещен с разрешения автора

ТТХ от производителя:

Общая длина 19,8 см. Лезвие 8,2 см. Вес 150 гр. Сталь 440C

Измеренные:

В сложенном виде длина 117 мм, толщина без клипсы 12 мм.

Сразу предвижу недовольные возгласы: "фу-у, Магнум, дешевка, Китай и т. д и т. п.
