Охрана труда на производстве и в учебном процессе

Рис. 16. Стационарный психрометр: 1 – сухой термометр, 2 – влажный термометр

Рис. 17. Аспирационный психрометр Ассмана: 1 – головка, 2 – термометр, 3 – трубка защитная

Он состоит из двух ртутных термометров со шкалой на 50 °C. Шарик одного термометра обернут тонкой тканью (кисеей, марлей, батистом). Оба термометра заключены в металлическую оправу, шарики термометров находятся в двойных металлических гильзах, что исключает влияние теплового излучения на показания термометров. В головке прибора помещается вентилятор с часовым механизмом, продувающий воздух мимо шариков термометров с постоянной скоростью (около 4 м/с).

Прибором пользуются следующим образом: при помощи пипетки увлажняют обертку влажного термометра, держа психрометр вертикально головкой вверх во избежание заливания воды в гильзы и головку прибора, заводят ключом механизм прибора до отказа и помещают его в рабочую зону помещения (высота от пола 1,5–2 м). Через 3–5 минут во время работы вентилятора производят отсчет. Записывают показания сухого и влажного термометров.

Абсолютная влажность а по показаниям аспирационного психрометра вычисляется по формуле:

где Р_вл – максимальная влажность водяных паров при температуре влажного термометра (Приложение 1), МПа;

в – постоянный психрометрический коэффициент, равный

66,510^{– 6} МПа/°С; t_c – показания сухого термометра, °С;

t_вх – показания влажного термометра, °С;

Р_атм – атмосферное (барометрическое) давление, МПа;

Р_{атм ср} – среднее атмосферное давление, равное 0,1 МПа.

Зная абсолютную влажность а и максимальную влажность Р_с при температуре сухого термометра (находится также по Приложению 1), можно определить относительную влажность воздуха:

Относительная влажность воздуха определяется также по психрометрической таблице (Приложение 2) или по психрометрическому графику (рис. 18).

Для прямого определения относительной влажности служат гигрометры и гигрографы.

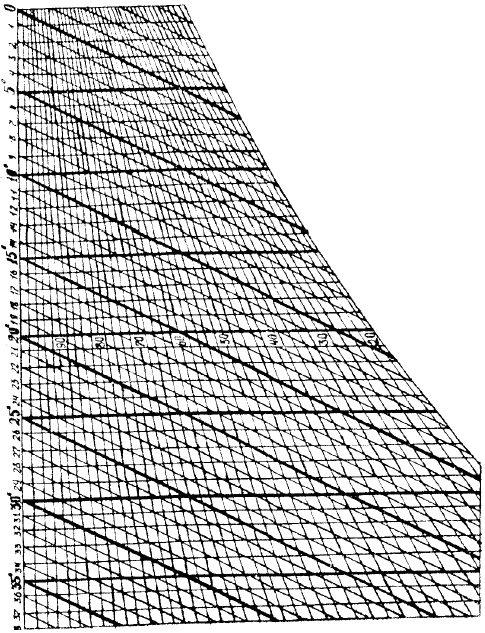

Рис. 18. Психрометрический график

Рис. 19. Волосяной гигрометр

Волосяные гигрометры (рис. 19) основаны на способности человеческого волоса удлиняться (благодаря гигроскопичности) во влажном воздухе и укорачиваться в сухом воздухе. Изменение длины волоса под влиянием относительной влажности воздуха передается с помощью системы передач стрелке прибора, указывающей на шкале процент относительной влажности. Предел измерения от 0 до 100 % при изменении температуры от —50 до +50 °C. Гигрографы используются для регистрации во времени относительной влажности воздуха. Приемной частью гигрографа служит пучок специально обработанных волос, укрепленных в рамке прибора. Изменение длины пучка волос под влиянием относительной влажности передается стрелке с пером, заполненным чернилами, которое пишет на диаграммном бланке, надетом на барабан, приводимый в движение часовым механизмом. Предел измерения относительной влажности от 30 до 100 % при температуре от —50 до +50 °C. Точность отсчета по прибору составляет 1 % относительной влажности.

Для измерения скорости движения воздуха использует анемометры различных конструкций. Выбор типа анемометра определяется величиной измеряемой скорости движения воздуха. Для измерения больших скоростей движения воздуха используют чашечные (предел измерения от 1 до 30 м/с) и крыльчатые (от 1 до 10 м/с). Чашечные анемометры (рис. 20) воспринимают движение воздуха четырьмя алюминиевыми полушариями; крыльчатые – колесом с пластинками, вращающимися под давлением тока воздуха. Это движение передается стрелкам, движущимся по градуированным циферблатам, по которым производят отсчет.

Рис. 20. Чашечный анемометр

Измерения скорости движения воздуха производят следующим образом. Записав исходное положение стрелок на циферблатах (прибор на нуль не ставится) и отсоединив с помощью рычажка на боковой стороне движущуюся часть прибора от стрелок, помещают прибор в ток воздуха таким образом, чтобы ось вращения колеса была параллельна (а ось крыльев или чашек – перпендикулярна) направлению потока воздуха, и дают крыльям или чашкам анемометра преодолеть инерцию прибора и набрать максимальную скорость. Затем обратным поворотом (сдвигом) рычажка включают стрелки и в этот момент отмечают положение стрелок (одновременно отмечают время). Записав новое положение стрелок, вычитают первые показания из вторых и делят полученный результат на время экспозиции прибора (в секундах). Если шкала анемометра градуирована не в метрах, то полученный результат (число делений в секунду) умножают на поправку, указанную в прилагаемом к прибору паспорте, или пересчитывают по тарировочному графику, прилагаемому к техническому описанию анемометра (Приложение 3).

Контрольные вопросы

1. Какие параметры определяют состояние микроклимата в учебном помещении?

2. Какими методами определяются параметры микроклимата в данной работе?

3. Каковы конструкция и принцип действия приборов для измерения параметров микроклимата?

4. Каковы значения санитарных норм параметров микроклимата?

Лабораторная работа № 2

Тема: Определение концентрации запыленности воздуха весовым методом.

Цельработы: ознакомиться с нормированием запыленности воздуха, методами и приборами контроля запыленности, измерить запыленность на имитационной установке ОТ-1 и оценить ее соответствие санитарным нормам.

Оборудование: аналитические весы, установка ОТ-1, секундомер.

Порядок выполнения работы

1. Ознакомиться с краткими теоретическими сведениями (п. 2.6).

2. Изучить устройство и принцип действия установки ОТ-1, аналитических весов.

3. Подготовить протокол измерений:

4. Выполнить измерения.

4.1. Взвесить фильтр на аналитических весах, для чего: открыть дверцу; фильтр пинцетом осторожно поместить на чашку так, чтобы он не касался стенок; закрыть дверцу, правую нижнюю ручку перевести в положение 0; левую ручку вращать мягко от себя, пока подвижная стрелка не остановится на красной риске равновесия; прочитать показания (мг) по подвижной шкале в месте, указанном неподвижной стрелкой; левую ручку мягко вращать на себя до исходного нулевого положения, затем правую ручку перевести в положение Z; осторожно снять взвешенный фильтр.

Полученную массу обозначить как m₁.

4.2. Вставить фильтр в оправу так, чтобы он был равномерно, без складок, прижат по всей окружности.

4.3. Оправу с фильтром вставить в аллонж и прижать патроном. Патрон вставить в воздухозаборное отверстие.

4.4. Включить вентилятор и сделать дозатором два щелчка, вращая вправо. Через смотровое окно убедиться в наличии запыленности в камере.

4.5. Включить аспиратор, ручкой управления установить скорость движения воздуха 3 л/мин (по верхнему краю поплавка), засечь время начала опыта.
