 Каждый новый каталог по возможности помещается в группу цилиндров, отличную от группы родительского каталога. Таким образом достигается равномерное распределение данных по диску.

 Последовательные блоки размещаются исходя из оптимизации физического доступа. Дело в том, что существует определенный промежуток времени между моментом завершения чтения блока и началом чтения следующего. За это время диск успеет совершить оборот на некоторый угол. Таким образом, следующий блок должен по возможности располагаться с пропуском нескольких секторов. В этом случае при чтении последовательных блоков не потребуется совершать "холостые" обороты диска.

Таким образом, правила размещения свободных блоков, с одной стороны, направлены на уменьшение времени перемещения головки диска, т.е. на локализацию данных в одной группе цилиндров, а с другой — на равномерное распределение данных по диску. От разумного баланса между этими двумя механизмами зависит, в конечном итоге, производительность файловой системы. Например в предельном варианте, когда все данные локализованы в одной большой группе цилиндров, мы получаем типичную файловую систему s5fs.

Описанная архитектура является весьма эффективной с точки зрения надежности и производительности. К сожалению, эти параметры файловой системы FSS начинают значительно ухудшаться по мере уменьшения свободного места. В этом случае системе не удается следовать вышеприведенным правилам и размещение блоков далеко от оптимального. Практика показывает, что FSS имеет удовлетворительные характеристики при наличии более 10% свободного места.

Каталоги

Структура каталога файловой системы FFS была изменена для поддержки длинных имен файлов (до 255 символов). Вместо записей фиксированной длины запись каталога FFS представлена структурой, имеющей следующие поля:

d_ino	Номер inode (индекс в массив ilist)
d_reclen	Длина записи
d_namlen	Длина имени файла
d_name[]	Имя файла

Имя файла имеет переменную длину, дополненную нулями до 4-байтной границы. При удалении имени файла принадлежавшая ему запись присоединяется к предыдущей, и значение поля d_reclen увеличивается на соответствующую величину. Удаление первой записи выражается в присвоении нулевого значения полю d_ino. Структура каталога файловой системы FFS приведена на рис. 4.6.

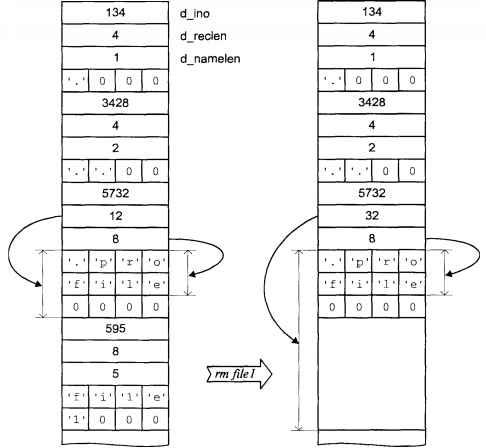

Рис. 4.6. Каталог файловой системы FFS

Архитектура виртуальной файловой системы

Как было показано, различные типы файловых систем существенно отличаются по внутренней архитектуре. В то же время современные версии UNIX обеспечивают одновременную работу с несколькими типами файловых систем. Среди них можно выделить локальные файловые системы различной архитектуры, удаленные и даже отличные от файловой системы UNIX, например DOS. Такое сосуществование обеспечивается путем разделения каждой файловой системы на зависимый и независимый от реализации уровни, последний из которых является общим и представляет для остальных подсистем ядра некоторую абстрактную файловую систему. Независимый уровень также называется виртуальной файловой системой (рис. 4.7). При этом дополнительные файловые системы различных типов могут быть встроены в ядро UNIX подобно тому, как это происходит с драйверами устройств.

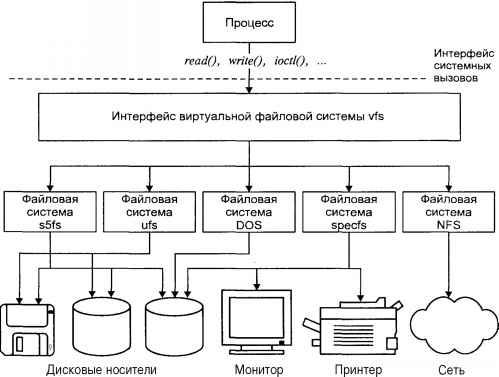

Рис. 4.7. Архитектура виртуальной файловой системы

Виртуальные индексные дескрипторы

Дисковый файл обычно имеет связанную с структуру данных, называемую метаданными или inode, где хранятся основные характеристики данного файла и с помощью которой обеспечивается доступ к его данным. Одним из исключений из этого правила является файловая система DOS, в которой структуры файла и его метаданных существенно отличаются от принятых в UNIX. Тем не менее виртуальная файловая система основана на представлении метаданных файла в виде, сходном с традиционной семантикой UNIX. Интерфейсом работы с файлами является vnode (от virtual inode — виртуальный индексный дескриптор).

Первоначально этот интерфейс был разработан в 1984 году фирмой Sun Microsystems для обеспечения требуемой унификации работы с файловыми системами различных типов, в частности, с NFS и ufs (FFS). Сегодня виртуальная файловая система является стандартом в SVR4, хотя ряд других версий UNIX также реализуют подобную архитектуру (например, независимая файловая система SCO UNIX).

Метаданные всех активных файлов (файлов, на которые ссылаются один или более процессов) представлены в памяти в виде in-core inode, в качестве которых в виртуальной файловой системе выступают vnode. Структура данных vnode одинакова для всех файлов, независимо от типа реальной файловой системы, где фактически располагается файл. Данные vnode содержат информацию, необходимую для работы виртуальной файловой системы, а также неизменные характеристики файла, например, такие как тип файла.

Основные поля vnode приведены в табл. 4.1.

Таблица 4.1. Поля vnode

Поле	Описание
u_short vflag	Флаги vnode
u_short v_count	Число ссылок на vnode
struct filock *v_filocks	Блокировки файла
struct vfs *v_vfsmountedhere	Указатель на подключенную файловую систему, если vnode является точкой монтирования
struct vfs *v_vfsp	Указатель на файловую систему, в которой находится файл
enum vtype v_type	Тип vnode: обычный файл, каталог, специальный файл устройства, символическая связь, сокет
caddr_t v_data	Указатель на данные, относящиеся к реальной файловой системе
struct op	Операции vnode

Каждый vnode содержит число ссылок v_count, которое увеличивается при открытии процессом файла и уменьшается при его закрытии. Когда число ссылок становится равным нулю, вызывается операция vn_inactive, которая сообщает реальной файловой системе, что на vnode никто больше не ссылается. После этого файловая система может освободить vnode (и, например, соответствующий ему inode) или поместить его в кэш для дальнейшего использования.

Поле v_vfsp указывает на файловую систему (структуру vfs, о которой мы поговорим в следующем разделе), в которой расположен файл, адресованный данным vnode. Если vnode является точкой монтирования, то поле v_vfsmountednere указывает на подключенную файловую систему, "перекрывающую" данный vnode.

Поле v_data указывает на данные, относящиеся к конкретной реализации реальной файловой системы. Например, для дисковой файловой системы ufs, v_data указывает на запись в таблице in-core inode.

Набор операций над vnode указан полем v_op. В терминах объектно-ориентированного программирования этот набор представляет собой виртуальные методы класса vnode. Он является своего рода шлюзом к реальной файловой системе, позволяя предоставить общий интерфейс виртуальной файловой системы и в то же время обеспечить специфические реализации функций работы с файлами, необходимые для различных типов файловых систем. Некоторые операции, большинство из которых уже знакомы читателю по системным вызовам, приведены в табл. 4.2.
