Оптимизация BIOS. Полный справочник по всем параметрам BIOS и их настройкам

Таблица 4.5

Изменение значения на Auto позволяет BIOS автоматически определять максимальный режим PIO для IDE-диска во время загрузки.

Изменение значения на 0 заставляет BIOS использовать для IDE-диска режим PIO Mode 0.

Изменение значения на 1 заставляет BIOS использовать для IDE-диска режим PIO Mode 1.

Изменение значения на 2 заставляет BIOS использовать для IDE-диска режим PIO Mode 2.

Изменение значения на 3 заставляет BIOS использовать для IDE-диска режим PIO Mode 3.

Изменение значения на 4 заставляет BIOS использовать для IDE-диска режим PIO Mode 4.

Обычно следует оставить установку по умолчанию (Auto), чтобы BIOS смогла самостоятельно определить режим PIO для IDE-диска. Изменять значение вручную нужно только в следующих ситуациях:

• если BIOS не может правильно определить режим PIO;

• если вы хотите, чтобы устройство IDE использовало режим PIO, который быстрее режима, заданного по умолчанию;

• если вы хотите, чтобы устройство IDE использовало режим PIO, который медленнее режима, заданного по умолчанию. Это необходимо в случае, если IDE-устройство не может правильно работать с текущим режимом PIO (например, после разгонки шины PCI).

Обратите внимание, что настройка IDE-устройства на более быстрый режим PIO может привести к повреждению данных.

Master Drive UltraDMA (UltraDMA для диска Master)

Обычные опции: Auto, Disabled.

Данная опция обычно находится под функцией Onboard IDE-1 Controller или Onboard IDE-2 Controller. Она связана с одним из каналов IDE; если вы выключите канал IDE, соответствующая опция Master Drive UltraDMA будет недоступна (выделена серым цветом).

Эта функция BIOS позволяет включить для устройства Master IDE, подключенного к определенному каналу IDE, поддержку DMA (Direct Memory Access – Прямой доступ к памяти), если она доступна. В табл. 4.6 мы приведем список различных коэффициентов DMA, а также соответствующих пропускных способностей.

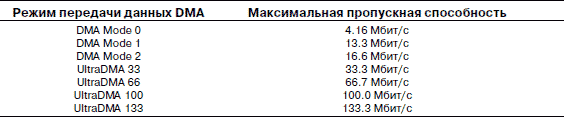

Таблица 4.6

Изменение значения на Auto позволяет BIOS автоматически определять максимальный режим DMA для IDE-диска во время загрузки.

Изменение значения на Disabled заставляет BIOS отключить режим DMA для IDE-диска.

Как правило, рекомендуется оставить значение по умолчанию (Auto), чтобы BIOS смогла самостоятельно устанавливать поддержку DMA для диска. Если диск поддерживает DMA, для диска будет включен соответствующий режим DMA. Благодаря этому данные будут записываться со скоростью от 33 Мб/с до 133 Мб/с (в зависимости от выбранного режима).

Данную функцию следует выключать только при проведении технического обслуживания. Например, некоторые устройства IDE могут работать неправильно в режиме DMA, если шина PCI была разогнана. При отключении поддержки DMA диск будет использовать медленный режим PIO. Благодаря этому диск будет работать правильно с более высокой скоростью шины PCI.

Обратите внимание на то, что настройка этой опции на Auto не активирует режим DMA для IDE-устройств, которые не поддерживают режим DMA. Если ваш диск не поддерживает режим DMA, BIOS автоматически настроит его только на режим PIO.

Данная функция BIOS активирует режим DMA лишь во время загрузки операционной системы, а также для операционных систем, которые не загружают собственные драйверы для IDE. При работе в операционной системе, которая использует свои драйверы IDE (например, Windows 9x/2000/XP), вы должны включить DMA-поддержку для жесткого диска в его настройках.

В Windows 9x вы можете отметить поле флажка DMA на вкладке свойств соответствующего устройства IDE. В Windows 2000/XP вам необходимо на вкладке Advanced Settings (Дополнительные установки) страницы с параметрами канала IDE настроить режим передачи данных для устройства IDE на DMA If Available (Режим DMA, если доступен).

Master Priority Rotation (Изменение приоритета для устройства Master)

Обычные опции: 1 PCI, 2 PCI, 3 PCI.

Эта функция BIOS настраивает приоритеты для запросов процессора к шине PCI.

Если вы выберите значение 1 PCI, процессор всегда будет получать доступ к шине после того, как текущее устройство PCI Master завершит свою операцию. Это улучшает производительность CPU-PCI за счет других операций PCI.

Если вы выберите значение 2 PCI, процессор всегда будет получать доступ к шине после того, как второе устройство PCI Master завершит свою операцию. Это значит, что процессору придется ждать, пока два устройства PCI Master завершат операции на шине PCI, прежде чем он сможет получить доступ к шине PCI. В результате производительность CPU-PCI снижается, а производительность устройств PCI Master, наоборот, повышается.

Если вы выберите значение 2 PCI, процессор всегда будет получать доступ к шине после того, как третье устройство PCI Master завершит свою операцию. Это значит, что процессору придется ждать, пока три устройства PCI Master завершат операции на шине PCI, прежде чем он сможет получить доступ к шине PCI. В результате производительность CPU-PCI снижается, а производительность устройств PCI Master, наоборот, повышается.

Не важно, что именно вы выбрали, – процессор гарантированно получит доступ к шине PCI после нескольких запросов устройств PCI. Количество устройств PCI в очереди, а также порядок, в котором процессор получит доступ к шине, не имеют значения. Процессор всегда получает доступ к шине PCI после одной (значение 1 PCI), двух (значение 2 PCI) или трех (значение 3 PCI) операций устройств PCI.

Чтобы увеличить производительность, выберите опцию 1 PCI. Это позволит процессору получить доступ к шине PCI с минимальной задержкой. Если вы хотите повысить производительность ваших устройств PCI, попробуйте выбрать значение 2 PCI или 3 PCI. Эти настройки предоставляют вашим устройствам PCI повышенный приоритет доступа к шине.

MD Driving Strength (Передача данных MD)

Обычные опции: Hi, Lo / High, Low.

Шина памяти не имеет механизма автоматической компенсации. Поэтому производитель материнской платы должен настроить передачу данных таким образом, чтобы она смогла компенсировать сопротивление материнской платы на шине памяти. При загрузке материнской платы BIOS будет использовать установленное значение.

Установки по умолчанию, как правило, достаточно для компенсации при обычной нагрузке DRAM. Это небольшое значение, позволяющее снизить EMI и расход электроэнергии. Однако при большой нагрузке на DRAM (например, при использовании нескольких двойных модулей DRAM) такой настройки может быть недостаточно.

Эта функция BIOS предлагает упрощенное управление передачей данных для шины памяти.

По умолчанию используется значение Lo или Low. При большой нагрузке DRAM вы можете изменить значение на Hi или High.
