АН имеет классическую компоновку, штатный 5,45-мм автоматный патрон, стандартный магазин. Система автоматики со смещенным импульсом отдачи напоминает известную из артиллерии схему с подвижным коробом. «Стреляющий агрегат» – ствол, газоотводный узел, затворная рама с затвором – установлен внутри кожуха (лафета) и при выстреле движется в нем назад. При этом происходит перезаряжание ствола. Это движение и использование амортизатора позволяют поглотить избыточную энергию отдачи. К тому же в крайнее заднее положение агрегат приходит после двух выстрелов подряд, совершенных в высоком темпе (1800 выстр./мин), и две пули успевают покинуть ствол, пока автомат еще не сместился под действием отдачи. Стрелок воспринимает импульс отдачи уже в конце очереди (отсюда еще одно название – «система с накоплением импульса отдачи»). Чтобы при таком темпе не повреждался
Схема автоматики «со смещенным импульсом», фиксированные очереди по два выстрела, переменный темп стрельбы, удлиненная до 520 мм (против 379 у АК-74) прицельная линия, замена прорези прицела сменным диоптром, комплексное дульное устройство – все имеет целью повысить меткость стрельбы и вероятность поражения цели с первого выстрела (очереди). Тому же служит штатное крепление для оптического, коллиматорного или ночного прицела.
Параллельно шли работы по совершенствованию 5,45-мм автоматного патрона (5,45x39). Так что можно говорить об обновлении всего комплекса «патрон-оружие».
АН изначально должен был сочетаться с уже имеющимися устройствами к автоматам – штыком-ножом, подствольными гранатометами, прицелами, установками для стрельбы БМП, БТР и вертолетов. Крепление стандартных ГП-25 или ГП-30, изначально рассчитанных под «калаши», на АН выглядит не сколько неуклюже. Проблема АКМ и АК-74 – одновременное крепление штыка и гранатомета – решена просто: штык крепится справа горизонтально. Правда, орудовать штыком АН при установленном гранатомете не очень-то удобно. АН-94 дает базу для создания модульного унифицированного семейства достаточно широкого диапазона. Конечно, «никонов» сложнее «Калашникова», но это неизбежно при переходе к новому поколению оружия. Как утверждают, усложнение не сказалось заметно на надежности и простоте ухода – задание требовало не отходить здесь от знаменитых показателей «калашей».
Постановкой производства занялся тот же «Ижмаш». По известным причинам, количество АН в войсках пока не превышает уровня «расширенных» войсковых испытаний. А уже скоро автомат может оказаться морально устаревшим или требующим модернизации. Многие специалисты уже говорят о необходимости доработки.
Характеристики
Патрон – 5,45x39
Масса без магазина – 3,85 кг
Длина с откинутым прикладом – 943 мм
Длина со сложенным прикладом – 728 мм
Длина ствола – 405 мм
Прицельная дальность – 700 м
Дальность прямого выстрела по ростовой фигуре – 625 м (практически та же, что и у АК-74)
Автомат АЕК
Не снят вопрос и об автомате сбалансированной схемы. Авторами «сбалансированной автоматики» считаются В.М. Сабельников и П.А. Ткачев, отработавшие ее основы еще в конце 60-х. Цель та же – уменьшить воздействие отдачи на стрелка в пределах короткой очереди, повысив тем самым вероятность поражения цели. Смысл заключается в создании двух встречно движущихся равных масс, кинематически связанных между собой, каждая со своим газовым поршнем и возвратным механизмом. В ковровском автомате АЕК-971 С. Кокшарова затворная рама и балансир связаны через зубчатые рейки и шестерню, ось которой жестко укреплена на ствольной коробке. Поршни рамы и балансира играют роль передней и задней стенок газовой камеры и под давлением пороховых газов начинают одновременно двигаться в противоположных направлениях с равными скоростями. В результате импульсы движения рамы и балансира компенсируют друг друга, а стрелок воспринимает через оружие только импульс выстрела, смещение атомата под действием отдачи много меньше. Будучи сложнее «обычной» автоматики с газовым двигателем, схема «сбалансированной автоматики» все же проще, чем со «смещенным импульсом».
АЕК-971 в целом сохранил классические черты. Но есть и новшества – складной пластиковый приклад рамочного типа, пластиковая
пистолетная рукоятка выполнена вместе со спусковой скобой. К недостаткам АЕК-971 можно отнести угловатые формы. Вообще дизайн новых автоматов сохранил известный «эффект кочерги» – обилие выступающих деталей, цепляющих элементы снаряжения и мешающие при покидании машины через люк.Модульный стрелковый комплекс ОЦ-14 «Гроза»
Идея глубокого «интегрирования» подствольного гранатомета и автомата в единый модульный комплекс для получения универсального оружия ближнего боя нашла воплощение в «стрелково-гранатометном комплексе» ОЦ-14 «Гроза», разработанном В.Н. Телешом и Ю.В. Лебедевым в ЦКИБ СОО. Разработка была начата как инициативная в декабре 1992 г., а через год была представлена первая опытная партия. Открыто ОЦ-14 впервые был продемонстрирован в 1994 г.
Кроме «универсальности» и «модульности» создатели ОЦ-14 предусмотрели еще и максимально широкое применение элементов оружия, выпускаемого ТОЗ. Поэтому за основу были взяты короткий автомат АКС-74У и гранатомет ГП-25. Из боеприпасов были выбраны 9-мм патроны СП-5 (индекс 7Н8) и СП-6 (7Н9), СП-5 и СП-6 и 40-мм осколочные выстрелы ВОГ-25 и ВОГ-25П. Комплекс под эти боеприпасы получил полное обозначение ОЦ-14-4А, или «Гроза-4». Патроны сочетают малую отдачу с устойчивостью тяжелой пули на траектории и довольно высоким ее пробивным действием.
Основой комплекса является «индивидуальное штурмовое оружие 9мм/40мм», включающее автомат и подствольный гранатомет. Автомат сохранил общее устройство АКС-74У, но скомпонован по схеме «буллпап». Это позволило снизить общую длину оружия, уменьшить его «подскок» под действием отдачи, а при наличии подствольника – обеспечить баланс с расположением центра тяжести оружия в районе пистолетной рукоятки. Схема автоматики, запирания канала ствола, работы ударно-спускового механизма не изменилась. Модифицирована схема газоотвода – из-за меньшего давления пороховых газов в канале ствола газоотводное отверстие отнесено назад и связано с газовой камерой специальной трубкой. Подъем приклада заставил приподнять прицел и мушку и смонтировать их на особом мостике, служащем также рукояткой для переноски, поскольку он размещен над центром тяжести.

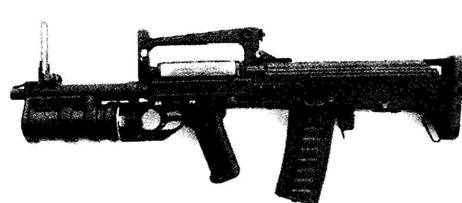

Оружие ОЦ-14 «Гроза» в варианте автоматно-гранатометного комплекса
Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50,100,150 и 200 м. Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180 градусов на место прорези встает отверстие диоптра: при хорошем освещении диоптрический прицел удобнее, тем более, что в ОЦ-14 прицел ближе к глазу стрелка, чем в автоматах Калашникова обычной схемы. Регулируемая мушка с ограждением смонтирована в передней части мостика. Сборка прицельных приспособлений на мостике-рукоятке освобождает дульную часть ствола.
Складной приклад АКС-74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее цепляние за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета.
Оружие ОЦ-14 «Гроза» в варианте автомата
Дульная часть ствола снабжена обтюрирующими кольцевыми проточками и укрыта надульником, который удлиняет путь пороховых газов за дульный срез гранатомета, несет откидной рамочный прицел и служит для крепления гранатомета. Последний в целом аналогичен ГП-25, но лишен пистолетной рукоятки и прицела-квадранта. Пистолетная рукоятка и спуск оружия используются для управления и автоматом и гранатометом. Спусковой крючок связан тягой со спусковым механизмом гранатомета и толкателем – со спусковой тягой автомата. Переключение производится флажком, выключающим тягу или толкатель. Пользование таким переключателем в стрессовой ситуации боя требует высокой подготовленности стрелка.
