Ударник - свободно плавающий, подается вперед только тогда, когда рычаг, удерживающий части затвора порознь, повернется в пазах ствольной коробки на конечном этапе движения вперед и освободит проход для бойка ударника.

Для питания пулемета применяют французскую звенчатую ленту, разработанную на основе американского образца М13, но более гибкую. По фигурному вырезу вверху затвора движется ролик рычага, приводящего в действие палец подавателя.

Пулемет предназначен для стрельбы с темпом около 900 выстр./мин только в непрерывном режиме. Амортизатор в задней части ствольной коробки обеспечивает плавное возвращение затвора вперед.

Для обеспечения зацепления шептала с боевым взводом затвора используется управляемое шептало с разобщителем, приводящим шептало в нужное положение. Шептало представляет собой рычаг, вращающийся вокруг средней точки. Задний его конец соединяется с боевым взводом затвора и называется носиком шептала. Передняя часть (хвост) находится над спусковым крючком. При нажатии на крючок хвост шептала поднимается, а носик опускается. Затвор освобождается и начинает движение. Присоединенный к спусковому крючку разобщитель в это время движется вниз. Разобщитель имеет пружину, поворачивающую его под хвостик шептала. При возвращении спускового крючка вперед разобщитель идет вверх и не дает упасть хвостику шептала. При откате затвор возвращается и давит на разобщитель, отводя его назад и сжимая пружину, таким образом освобождается хвостик шептала, который снижается. Носик шептала поднимается, и, как только затвор, пройдя над ним, начинает свое движение вперед, носик шептала готов для встречи с боевым взводом на затворе. Так исключается повреждение шептала.

Прицельные приспособления - мушка; рамочный прицел с градуировкой от 200 до 2000 м.

Пулемет снабжен выдвижным металлическим прикладом. В «легком» варианте на затыльнике ствольной коробки крепится откидная регулируемая задняя опора.

Для смены ствола необходимо нажать на защелку ствола (в ранних образцах защелка оттягивается назад), а затем повернуть деревянную рукоятку для переноски по часовой стрелке и вынуть ствол вперед.

ААТ состоит на вооружении ВС Франции и некоторых ее бывших североафриканских колоний. Характеристики Патрон -7,62x51

Масса оружия - 9,15 кг (с легким стволом); 10,55 кг (с тяжелым стволом)

Масса ствола - 2,85 кг (легкий); 4,25 кг (тяжелый) Длина пулемета с прикладом - 1145 мм Длина ствола без пламегасителя - 500 мм (легкий ствол); 600 мм (тяжелый ствол)

Нарезы - 4 нареза (правосторонние), шаг 305 мм Начальная скорость пули -830 м/с Темп стрельбы - 900 выстр./мин Эффективная дальность стрельбы - 800 м (с легким стволом); 1200 м (с тяжелым стволом)

ФРГ. Единый пулемет MG3

Германская армия вступила во Вторую мировую войну с единым пулеметом MG34. Это было недостаточно эффективное и дорогое в производстве оружие. На основании боевого опыта был разработан пулемет MG42, зарекомендовавший себя мощным и надежным оружием поля боя. За исключительно высокую для пехотного оружия скорострельность (до 1300 выстр./мин) он получил прозвище «пила Гитлера». После вступления ФРГ в НАТО германские военные специалисты приняли решение модернизировать MG42 и принять его в качестве единого пулемета. Тем более, что при этом можно было модернизировать сохранившиеся пулеметы и быстро развернуть производство - большая часть деталей пулемета изготавливалась штамповкой. В 1959 году фирма «Рейнметалл» в Оберндорфе провела модернизацию, пулемет получил обозначение MG1.

Первоначально в пулемете MG1 использовался патрон 7,92x57 «маузер». Модификация MG1A1 была переделана под патрон 7,62x51 НАТО и имела хромированный канал ствола. MG1A2 использовал немецкую нерассыпную непрерывную ленту на 50 патронов, известную как DM1, или американскую рассыпную звенчатую ленту М13. Модификация MG1A3 имела несколько небольших изменений в спусковом механизме, затворе и сошке для упрощения производства, дульный тормоз и использовала только непрерывную патронную ленту. MG1A4 и А5 предназначались для установки на танки и бронемашины.

Параллельно с этими разработками некоторые пулеметы MG42 переделывались под 7,62-мм патрон и получали обозначение MG2.

MG3 (Maschinengewehr-З - «пулемет третьей модели») был создан на основе MG1A2 и поступил на вооружение в 1968 г. Он может использовать как немецкие непрерывные ленты DM 1 или DM6, так и нерассыпную германскую DM 13 и американскую Ml 3. Введено крепление для патронной коробки - постоянное положение патронной коробки относительно пулемета лучше позволяет предотвратить заедание при подаче и засорение приемника.

Единый пулемет MG3 сохранил основные черты MG42

Работа автоматики основана на отдаче ствола с коротким ходом. Цикл стрельбы из пулемета начинается со взведения с помощью Т-образной рукоятки затвора, который становится на боевой взвод. Только после того, как затвор окажется в заднем положении, можно перевести защелку предохранителя, установленную сверху пистолетной рукоятки, влево для блокирования шептала. Патроны в ленте должны подаваться в приемник открытой стороной звеньев вниз так, чтобы лента находилась поверх патронов. Неправильная установка приведет к немедленному отказу пулемета. Если лента установлена правильно, лапка подавателя толкает ее в приемник. Если нет, то необходимо поднять крышку ствольной коробки и установить ленту поперек питающего лотка патронами вниз. При модернизации ввели зенитный прицел и стопорную собачку патронной ленты для удержания ее при поднятой крышке ствольной коробки. Крышка ствольной коробки одновременно является крышкой приемника, поворачивается на поперечной оси, в задней части имеет защелку. После установки ленты крышку необходимо закрыть. После этого пулемет готов к открытию огня.

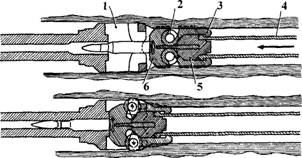

Работа системы автоматики и запирания канала ствола пулемета MG 43 (MG3): I - ствольная муфта, 2 - запирающие ролики, 3 - боевая личинка затвора, 4 - остов затвора, 5 - муфта ударника, 6 - зеркало затвора, 7 - отпирающие кулачки

При нажатии на спусковой крючок носик шептала опускается, отпуская с боевого взвода затвор, который, двигаясь вперед, извлекает патрон из ленты и досылает его в патронник.

Самым оригинальным механизмом пулемета является его запирающая система. Впервые система запирания с помощью разводимых в стороны роликов запатентована Маузером в 1910г., затем развита и запатентована Э. Штеке в Польше уже перед Второй мировой войной, наконец, Грюнов использовал ее в пулемете MG42. Боевая личинка затвора с обеих сторон имеет фигурные пазы, идущие вперед и внутрь ее корпуса. В каждом пазу помещается запирающий ролик. Когда затвор движется вперед, втулка ударника, приводимая в движение возвратно-боевой пружиной, толкает ролики в пазы. Боевая личинка упирается в казенник ствола, а ролики входят в фигурные пазы казенника, давление на них усиливается наклонной плоскостью втулки ударника. Ролики заходят в пазы казенника и занимают крайнее выдвинутое положение в своих фигурных вырезах в боевой личинке. Таким образом, ствол и затвор оказываются скрепленными (запертыми). Поначалу ролики мешают ударнику пройти наружу из втулки ударника; как только ролики освобождают проход, боек ударника проходит между ними и накалывает капсюль патрона. Таким образом предотвращается возможность выстрела при неполностью запертом затворе.

Посте выстрела ствол с затвором движутся назад. Для придания стволу дополнительной энергии движения служит усилитель отдачи в надульнике. Ролики держат боевую личинку в сцеплении с казенником в течение первых 8 мм длины отката. Затем на ролики действуют выступы в ствольной коробке, и они выдавливаются внутрь по пазам в казеннике и боевой личинке. Втулка ударника в это время отходит назад вместе с остовом затвора.

Ускорение отката затвора после расцепления со стволом в MG3 реализовано достаточно просто. Ролики двигаются в пазах казенника и вырезах боевой личинки одновременно. Однако длина пазов в казеннике больше длины вырезов личинки. Поэтому последняя движется быстрее ствола и, следовательно, ускоряется по отношению к нему.
