Пистолет-пулемет «СТЭН » Mk2S
Автоматика оружия действовала за счет отдачи свободного цилиндрического затвора, выстрел производился с заднего шептала. Спусковой механизм, смонтированный вотдельном корпусе, допускал одиночный и непрерывный огонь, определявшийся кнопочным переводчиком. Питание производилось от крепящегося слева прямого коробчатого магазина на 32 патрона. Прицельные приспособления простейшие. Приклад на «СТЭН» Мк2 поначалу выполнялся в виде трубы с плечевым упором, затем в виде простой штампованной рамки.
Небольшое количество Мк2 второго варианта было переделано в «бесшумный» вариант по заказу УСО и МИ-6. Эта модификация получила индекс S (Silence). На ствол жестко крепился глушитель классической расширительной схемы. Для уменьшения скорости пули
Из «СТЭН» Mk2S рекомендовалось вести одиночный огонь, но и при этом глушитель сильно нагревался, и для защиты руки стрелка от ожогов на глушитель надевали брезентовый кожух. Огонь очередями допускали только в крайних случаях. Для повышения точности стрельбы усилие спуска уменьшили с 2,6 до 2,2 кгс. Но при выстреле с заднего шептала большой точности не получалось. Глушитель был эффективен, но лязг металлических деталей отчетливо различался на 20 м.
Mk2S прменялся британскими «коммандос» в десантных операциях в Европе и на Сингапуре, передавался американским союзникам, французские маки небезуспешно пользовались ими в засадах и налетах. Это оружие выбрали и германские парашютисты в операции по выкрадыванию Муссолини.
Видимо, учитывая такой успех, англичане в 1944 г. решили возобновить производство «бесшумных» пистолетов-пулеметов, взяв теперь за основу «СТЭН» Мк5 с постоянным деревянным прикладом и пистолетной рукояткой. У него также укоротили ствол и установили глушитель по типу Mk2S так появилась модификация Мкб или Mk6S. В конце войны на нее в опытном порядке ставили подсветочные ночные прицелы. Мкб официально состояли на вооружении до 1953 г.

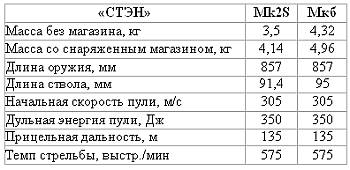

Приведем основные характеристики бесшумных «СТЭН»

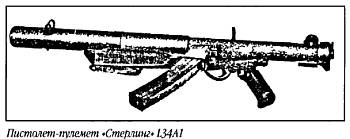

Пистолет-пулемет «Стерлинг» L34A1
Система пистолета-пулемета «Стерлинг» была разработана Дж. У. Пэтчетом еще в 1942 г, а к концу войны «Стерлинг Армамент Компани» подготовила его производство. Но тогда более дешевый «СТЭН» перекрывал дорогу другим образцам. Только в 1953 г. на вооружение был принят «Стерлинг» МкЗ под армейским обозначением L2A1. Модель L2A2 пришла на смену в 1955 г, а с 1956 г. выпускался L2A3 («Стерлинг» Мк4).
Схема в целом продолжала линию «СТЭН» (а по сути была развитием линии МР18 Шмайссера) автоматика на основе отдачи свободного затвора, выстрел с заднего шептала, цилиндрическая затворная коробка, переходящая впереди в перфорированный кожух ствола, крепление магазина горизонтально с левой стороны коробки. На поверхности затвора выполнены спиральные канавки, играющие роль очистителя. В сочетании с большими зазорами это повышает надежность работы системы в случае засорения. В начале 1960-х годов специалисты Генерального штаба сформулировали требование на компактное бесшумное оружие под стандартный патрон 9x19 типа Mk2 Z с основным режимом одиночной стрельбы и стрельбой очередями при необходимости. В соответствии с этим Пэтчет разработал вариант «Стерлинг» Мк5 с интегрированным глушителем, принятый на вооружение под обозначением L34A1 (в коммерческом варианте «Пэтчет Стерлинг» Мк 5). Выпускался также в варианте только с одиночным огнем («Стерлинг Полис Карбайн» Мк 5).
Интегрированный глушитель выполнен по типу «Де Лизл Коммандо» и состоит из двух камер. Первая камера окружает ствол. Через отверстия, выполненные в несколько рядов по дну нарезов ствола, в нее сбрасывается часть пороховых газов, что уменьшает начальную скорость пули до 300 м/с (т. е. ниже скорости звука). Отвод газов позволил, в отличие от бесшумных «СТЭН», не укорачивать ствол. Отведенные газы охлаждаются свернутой в рулон проволочной сеткой, попадают в диффузорную трубку, далее в расширитель, оттуда в кожух ствола и медленно просачиваются наружу. Впереди дульного среза ствола корпус глушителя образует диффузорную камеру, в которой установлен спиральный диффузор. Пороховые газы закручиваются, отражаются от дна диффузора и смешиваются с газами, уже прошедшими через отверстия в стволе. В результате их давление снижается. Во время испытаний из опытного образца было произведено 60 тыс. выстрелов, после чего износ внутренней поверхности ствола был признан удовлетворительным. Глушитель показал неплохую живучесть, хотя довольно сложен в уходе. На его корпусе крепятся мушка и цевье. Уменьшение рабочего давления пороховых газов заставило облегчить затвор с 481 до 420 г и поставить одинарную возвратно-боевую пружину для нормальной работы автоматики. Боек жестко закреплен на зеркале затвора.
Оба отверстия прицела рассчитаны до 100 м, одно из них служит для стрельбы в сумерки отверстие имеет больший диаметр и окружено мелкими отверстиями для увеличения количества света, поступающего на периферию глаза.
«Бесшумные» пистолеты Тип 64 и Тип 67
Пистолет Тип 64 выпускался в качестве оружия разведывательных и специальных подразделений. Для достижения наибольшей бесшумности выступы скользящего поворотного затвора, который размещен в кожухе, должны войти в пазы на ствольной коробке, выстрел производится при «глухом» запирании затвора. Освобождение
затвора и извлечение гильзы после выстрела производят вручную. При переводе селектора вправо выступы затвора не входят в пазы на ствольной коробке, и пистолет действует в полуавтоматическом режиме на принципе отдачи. Однако движение затвора и выброс гильзы сопровождаются значительным шумом. В пистолете применяются патроны калибра 7,65x17 мм с гильзой без закраины.Пистолет Тип 64: вверху затвор заперт, внизу затвор открыт
Специальный патрон с уменьшенной начальной скоростью пули ограничивает дальность стрельбы 40–50 м, но для «бесшумного» пистолета этого более чем достаточно. Эффект подавления звука достигается за счет глушителя значительных размеров впередней части ствольной коробки, это приспособление выступает далеко вперед за пределы дульного среза. Пороховые газы покидают канал ствола и расширяются внутри цилиндра, заполненного проволочной сеткой. Сам цилиндр находится внутри объемного металлического корпуса. Пуля проходит через ряд резиновых мембран, которые задерживают пороховые газы. При ведении огня одиночными выстрелами с ручным перезаряжанием пистолет становится практически бесшумным, но невысокая начальная скорость полета пули вбольшой степени сказывается на ее убойной силе. Питание от коробчатого магазина на 9 патронов. Тип 67 является усовершенствованной моделью, практически не отличается от пистолета Тип 64, за исключением глушителя, получившего форму цилиндра, что сделало более легким его ношение вкобуре и придало хорошую балансировку. В устройстве глушителя имеются отдельные изменения, но принцип работы сохранен прежним.
Пистолет Тип 67
Характеристики Тип 64 следующие (в скобках даны характеристики Тип 67): масса без патронов 1,81 (1,02) кг, длина 222 (225) мм, длина ствола 95 (89) мм, начальная скорость пули 205 (181) м/сек. Уровень звука выстрела 80 дБ.
Пистолеты-пулеметы Тип 64 и Тип 85
Пистолет-пулемет Тип 64 китайской разработки сочетает компоненты различных систем: принцип работы автоматики с отдачей свободного затвора и особенности действия затвора аналогичны лучшему пистолету-пулемету времен Второй мировой войны советскому ППС-43; ударно-спусковой механизм со сменой режима огня взят у английской модели «Брен» (большое количество которых было захвачено в ходе корейской войны), хотя и упрощен технологически.
В целом образец представляет собой вариант бесшумного автоматического оружия специального назначения. Применяется старый советский пистолетный патрон 7,62x25 ТТ. Хорошо подходящий для пистолетов-пулеметов благодаря своей баллистике, он однако не слишком удобен для бесшумного оружия из-за сверхзвуковой начальной скорости пули. Но эту проблему удалось просто разрешить. Магазин имеет секторную форму и размещается впереди спусковой скобы. Для облегчения экстракции стреляной гильзы на стенках патронника выполнены три продольные канавки Ревелли шириной 0,1 мм и глубиной 0,075 мм, начинающиеся у входа патронника и имеющие длину около 10 мм несколько выравнивая давление пороховых газов внутри и вовне гильзы, они снижают риск ее обрыва при извлечении. Спусковой механизм допускает ведение одиночного и непрерывного огня. Глушитель классического расширительного типа. Ствол длиной 200 мм на протяжении примерно 157 мм имеет четыре ряда отверстий диаметром 3 мм, расположенных по дну нарезов (всего 36 отверстий). За счет истечения пороховых газов через отверстия начальная скорость пули уменьшается ниже скорости звука. Сплошной кожух, окружающий ствол, имеет длину 165 мм и крепится втулкой к ствольной коробке. Внутри кожуха помещен пакет перегородок с отверстиями, соединенных двумя стержнями. Пороховые газы, попавшие в кожух, расширяются в камерах, образованных перегородками, и затем медленно истекают через отверстия последней перегородки у переднего среза кожуха. Глушитель, несмотря на простоту конструкции, весьма эффективно подавляет вспышку выстрела и значительно снижает уровень звука. Упрощенная и облегченная модификация, предназначенная на экспорт, обозначена как Тип 85. Его механизмы аналогичны механизмам пистолета-пулемета Тип 64. С патроном Тип 64 звук выстрела снижен до уровня менее 80 дБ. Может использоваться выпускающийся в Китае вариант патрона 7,62x25 с утяжеленной остроконечной пулей и дозвуковой начальной скоростью. Масса пистолета-пулемета Тип 64 без магазина 3,4 кг, длина оружия 843 мм с откинутым прикладом и 635 мм с убранным, длина ствола 244 мм, начальная скорость пули 313 м/с, темп стрельбы 450 в мин. Эффективная дальность стрельбы 135 м. Емкость магазина 30 патронов.
Пистолет-пулемет Тип-б4
Пистолет ПБ
Оригинальным примером оружия, в котором интегрированный глушитель сочетается со съемным, может служить ПБ («пистолет бесшумный», индекс 6П9), разработанный конструктором АА Дерягиным с использованием элементов ПМ и принятый на вооружение в 1967 г.
