Основная заповедь (Калашников №7 2006)

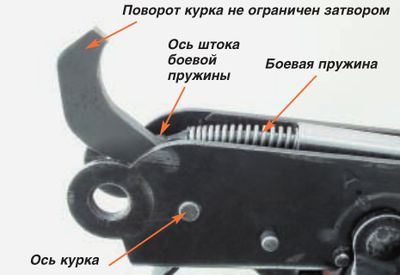

Ил. 10. УСМ FN-FAL

Многочисленные холостые спуски отделённого УСМ изгибают шток до тех пор, пока он не сломается. Очевидно, оружейники FN когда-то столкнулись с этой проблемой. На более поздних моделях FN-FAL появляется ограничитель курка, выполненный в виде отбортовки на фиксаторе осей УСМ. Теперь при ударах курка сначала ломается фиксатор осей и только потом шток (ил. 11).

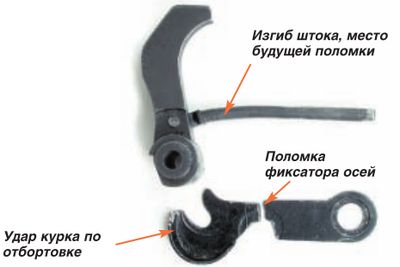

Ил. 11. Повреждение деталей УСМ FN-FAL

Такая же неприятность происходит при отделении коробки УСМ от MP-43 (ил. 12). Здесь удар курка приходится по передней стенке спусковой коробки, что, в конце концов, приводит к её отрыву.

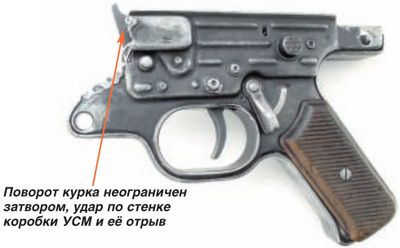

Ил. 12. Разрушение коробки УСМ MP-43

В помповом ружье Иж-81 часть направляющих затвора выполнена в муфте ствола, другая часть – в коробке. При попытке собрать затвор с коробкой отдельно от ствола, можно не попасть в направляющие, затвор проваливается ниже, а в этом случае применение силы приведёт к «мёртвому» заклиниванию затвора в коробке. Избежать этого можно, соединив затвор со стволом в положении «заперто» и только потом соединять их с коробкой (ил. 13, 14).

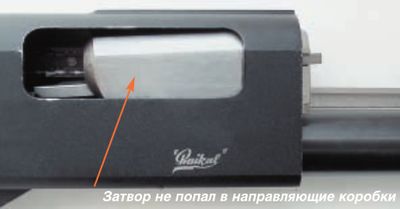

Ил. 13. Иж-81, неправильная сборка коробки с затвором

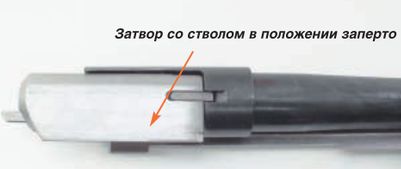

Ил. 14. Иж-81, оптимальный способ сборки

В пулемёте ZB-53 перемещение затвора по вертикали в крайнем заднем положении ограничено выступами крышки ствольной коробки. Постановке затворной рамы на шептало соответствует положение затвора – «отперто» (ил. 15 а). Но при открытой для изучения взаимодействия частей крышке затвор можно переместить вверх и назад, в положение «заперто» по отношению к затворной раме, стоящей на шептале (ил. 15 б).

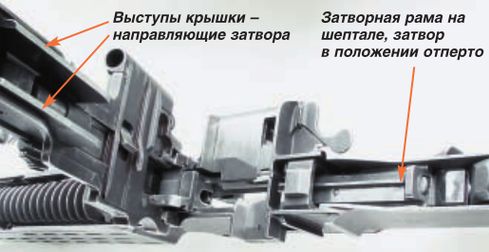

Ил.15 а. ZB-53, крышка открыта

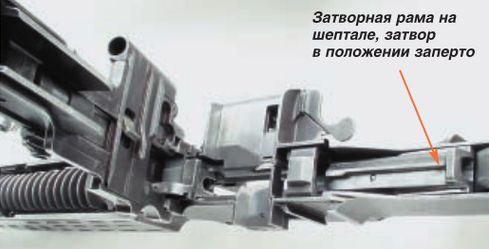

Ил. 15 б. ZB-53, положение частей невозможное при закрытой крышке

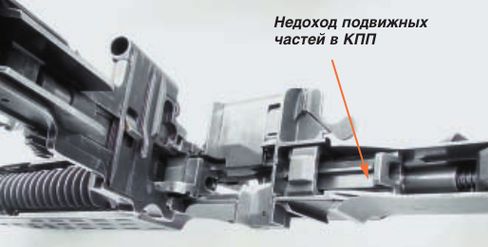

Ил. 16. ZB-53, недоход подвижных частей в КПП

При нажатии на спуск (из положения на ил. 15 б) рама начинает перемещаться вперёд, но затвор не попадает в направляющие коробки и упирается в них (ил. 16). Более того, если изначально затвор занимает правильное положение, то при спуске рамы он, под действием сил инерции, опять-таки занимает положение «заперто». Подвижные части не доходят до крайнего переднего положения (КПП). Естественная реакция молодого оружейника для устранения задержки – закрыть крышку. И хотя в таком положении закрыть её невозможно, выступы крышки упираются в затвор, были попытки закрыть крышку вплоть до забивания её молотком.

Вывод. Вышеперечисленные примеры указывают на необходимость оценки работоспособности механизмов при частичной разборке, дабы избежать неприятных последствий и поломок.

«Защита от знатоков»*

Один из законов Мерфи гласит: если неприятность может произойти, она обязательно произойдёт. Применительно к СО закон можно сформулировать так: если в конструкции заложена возможность совершения ошибки, она рано или поздно будет совершена. «Защита от знатоков» – комплекс мероприятий, исключающий возможность совершения ошибки, либо исключающий катастрофические последствия в результате её совершения. Самое очевидное применение таких устройств – многочисленные предохранительные и блокирующие механизмы. Блокировка УСМ в пневматике (Иж-38; 40; 60 и др.) не позволяет снять поршень с боевого взвода при открытом стволе или рычаге взведения. В противном случае при нажатии на спуск боевая пружина энергично возвращает ствол или рычаг в исходное положение, а незадачливый стрелок получает травму. Магазинный предохранитель пистолета Browning HP не позволяет произвести спуск курка при извлечённом магазине, на случай, если патрон остался в патроннике.

К чему приводит отсутствие подобных механизмов В пневматической винтовке Иж-61 применяется магазин с приводом от рычага взведения, но нет его блокировки при взведённом УСМ. Таким образом, в ствол может быть дослано от 2 до 5 пулек одновременно и закупорка ствола при выстреле неизбежна.

В американском пулемёте М-60 замыкатель ствола не имеет связи с другими механизмами и может быть открыт при любом положении подвижных частей и крышки ствольной коробки (ил. 17). Сам замыкатель имеет огромный флажок, стремящийся зацепится за что угодно. Таким образом возможность досылки патрона в патронник и выстрела с открытым замыкателем ствола не исключена (по понятным причинам проверять стрельбой не стали). В лучшем случае подобная ситуация завершиться задержкой (не произойдёт накола капсюля), в худшем, если произойдёт выстрел, разрушением пулемёта. В аналогах М-60 – ПК, ПКМ подобная ситуация практически исключена, так как открытый замыкатель не позволит опустить крышку, выполняя функцию «защиты» (ил. 18).

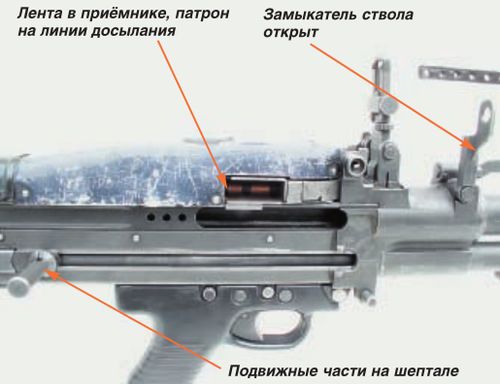

Ил. 17. М-60

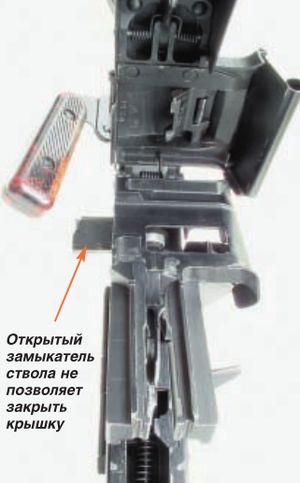

Ил. 18. ПК

В подобных случаях необходимость применения защиты от «знатоков» не вызывает сомнения. К сожалению, даже применение таких мероприятий не всегда спасает от самого опасного типа «знатоков» – «знаток активный». С точки зрения банального профессионализма ситуация, изображённая на ил. 19 невозможна.

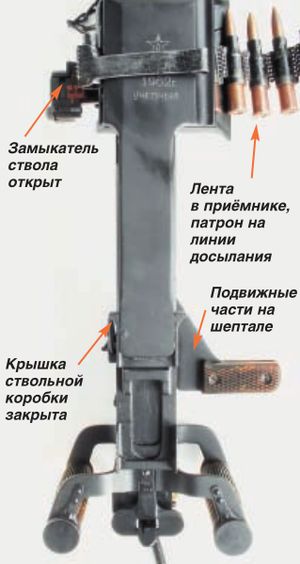

Ил. 19. СГМ. «Защита от знатоков» не справляется с задачей

Крышка ствольной коробки СГМ закрыта, несмотря на открытый замыкатель ствола, выполняющий те же функции, что и замыкатель ПК, в том числе и «защиту». Поговорка «Против лома нет приёма» и «Сила есть – ума не надо» абсолютно точно отражают происшедшее. Видимо для таких случаев «защита» должна выполняться с коэффициентом запаса больше 1. Но есть и другая область применения подобных мероприятий с несколько иной целью.

Предположим существование некоего механизма, собрать который можно 10-ю различными способами. И лишь один из них является работоспособным. С помощью тех или иных действий конструктор должен отсечь девять неверных вариантов, оставив единственно возможный. В этом случае определение взаиморасположения деталей при сборке сводится к нахождению этого единственного варианта. Это и есть ещё одна функция «защиты от знатоков». Причём использование её настолько естественно заложено в конструкции, что не обращает на себя внимание. В большинстве отечественных образцов СО функцию «защиты от знатоков» выполняет конфигурация деталей, не требующая дополнительных мер по обеспечению однообразия сборки. Просто никому не удается неправильно собрать автомат Калашникова.

В приведении дальнейших примеров для отечественного СО нет необходимости. В большей степени в «защите от знатоков» нуждаются зарубежные образцы, для упрощения конструкции и технологии использующие симметричные цилиндрические и призматические детали. Рассмотрим случай с конструкцией, допускающей возможность совершения ошибки. Здесь поиск верного решения сводится не только к перебору вариантов при сборке, но и к оценке работоспособности каждого из них. Что, к сожалению, не всегда удается из-за недостатка знаний и опыта. Приведём несколько примеров.

В штурмовой винтовке М-16 и ПП MP-5 можно вставить магазин в приёмник дном вверх. В стрессовой ситуации подобная ошибка не исключена и не надо объяснять, к чему она приведёт в момент боя (ил. 20 а; 20 б).

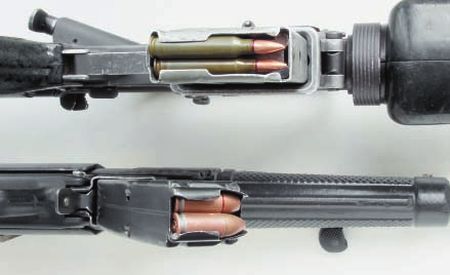

Ил. 20 а, б. М-16 и МП-5, вариант присоединения магазина

В пулемёте М-60 при сборке УСМ шептало может устанавливаться боевым взводом вперёд. Внешне обнаружить эту ошибку, не зная особенностей УСМ, довольно сложно. При нажатии на спуск шептало поворачивается на оси, создавая впечатление работоспособности, но при попытке взвести пулемёт затворная рама не встанет на шептало (ил. 21, 22).

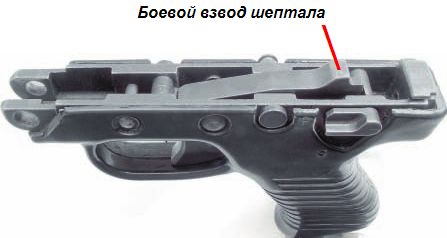

Ил. 21. М-60. УСМ собран правильно

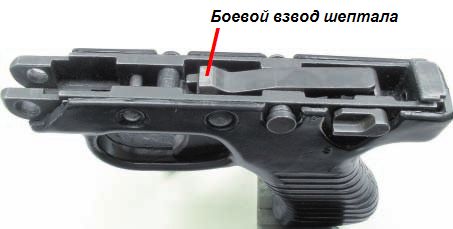

Ил. 22. М-60. УСМ собран неправильно. Подвижные части не встанут на шептало

В крупнокалиберном пулемёте Browning М2 клин имеет скошенную площадку, направленную вперёд-вверх. Она необходима для облегчения отпирания-запирания и ориентирует клин по отношению к затвору, имеющему соответственный паз. Но существует возможность сборки клина с затвором скосом назад-вверх. В этом случае клин не сможет войти в паз затвора полностью, подвижная система не дойдёт до КПП, выстрел не произойдёт (ил. 23, 24). И в этом случае обнаружить причину неисправности достаточно сложно. Мероприятия, исключающие подобные ошибки, просты. В том же М2 достаточно было сместить ось отверстия в клине на полмиллиметра вперёд или назад, что обеспечит его сборку с коробкой в строго определённом положении.
