Основы 3D-моделирования

При выполнении чертежа детали необходимо правильно выбрать главное изображение. Согласно ГОСТ 2.305-68, в качестве главного принимается изображение на фронтальной плоскости проекций. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме, размерах и функциональном назначении предмета.

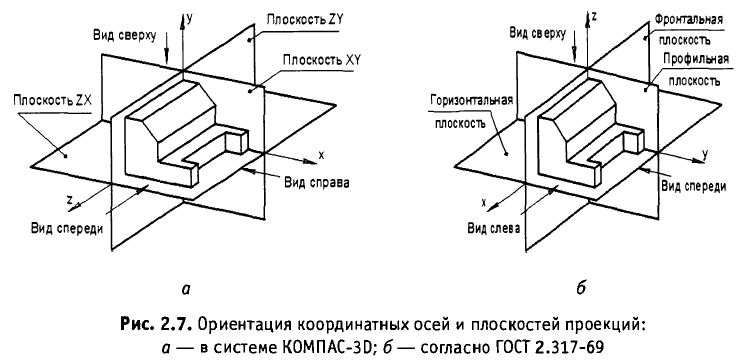

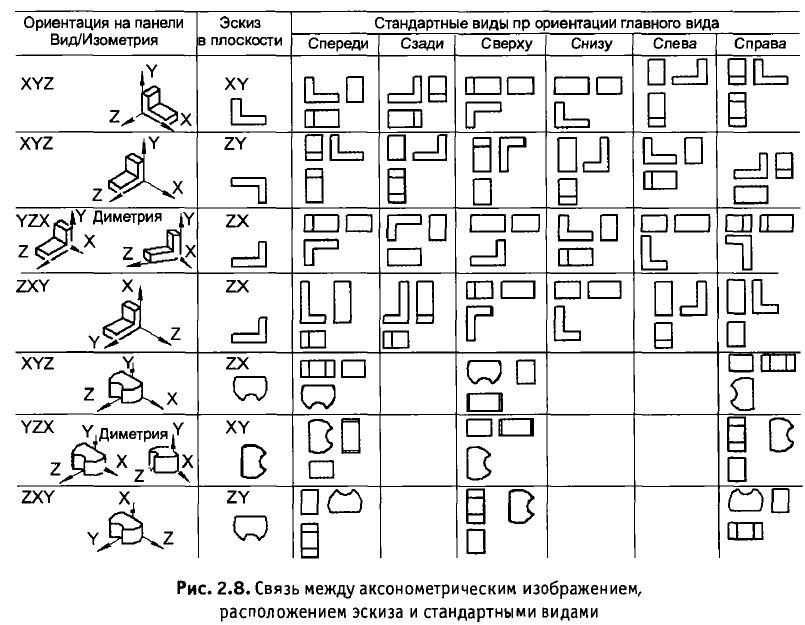

При создании трехмерной модели от выбора главного вида зависит форма основания моделируемой детали и эскиза этого основания. Рисунок 2.8 иллюстрирует приемлемую для решения задач создания моделей и чертежей связь между аксонометрическим изображением, расположением эскиза и стандартными видами (при различных ориентациях главного вида).

На основе анализа изображений на рис. 2.8 можно дать следующие рекомендации относительно выбора начальной ориентации плоскостей проекций при создании моделей:

в общем случае целесообразен выбор ориентации Изометрия XYZ, при этом изображение в эскизе плоскости YZ должно быть перевернуто;

О выбор ориентации Изометрия YZX оправдан при необходимости получения аксонометрии в прямоугольной диметрической проекции.

Необходимо отметить, что многообразие выбора ориентаций может быть полезно при импорте в KOM IIAC-3D моделей из различных систем в разных форматах в тех случаях, когда импортируемая модель должна занять адекватное положение.

2.7. Настройка параметров и расчет характеристик моделей

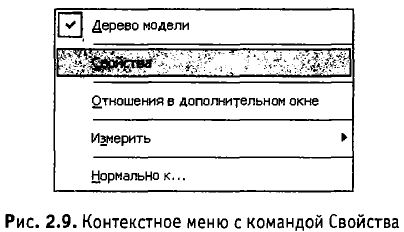

Задание свойств детали. Щелкните правой кнопкой мыши в любом пустом месте окна модели и в контекстном меню выберите команду Свойства (рис. 2.9).

< image l:href="#" />

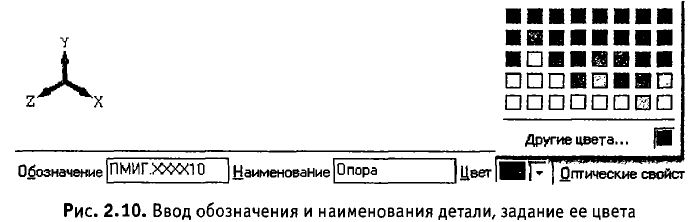

Введите обозначение (например, ПМ И Г.ХХХХ10) и наименование детали (Опора), определите или задайте ее цвет (рис. 2.10), после чего щелкните на кнопке Создать объект.

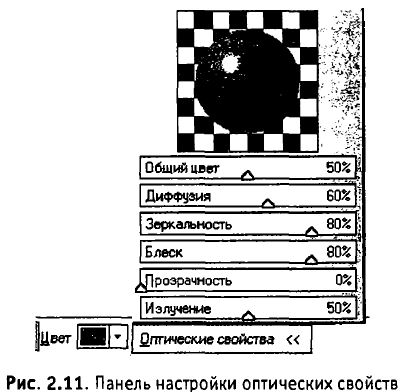

Управление свойствами поверхности модели.Очень часто параллельные грани детали на полутоновом изображении сливаются. Восприятие такого изображения можно улучшить, если свойства параллельных граней сделать разными. Чтобы задать свойства поверхности (степень блеска, прозрачность т. д.), необходимо вызвать панель настройки оптических свойств (рис. 2.11).

Настроив свойства поверхности, необходимо подтвердить сделанные изменения.

Выбор материала.При работе с деталью можно выбрать материал, из которого она должна изготавливаться. Соответствующая панель Материал (рис. 2.12) вызывается через ту же панель, которая появляется после выбора в контекстном меню команды Свойства.

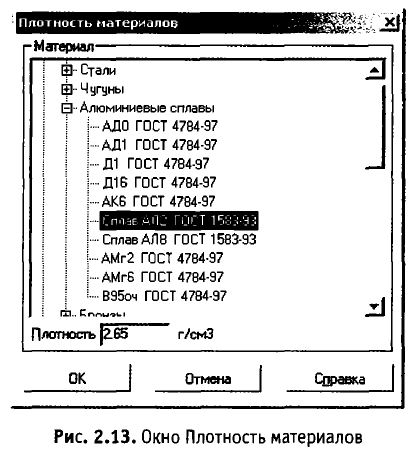

На этой панели кнопка Выбрать из списка материалов позволяет выбрать материал в справочном файле значений плотности. В окне Плотность материалов можно рас­крыть нужный раздел и указать марку материала (рис. 2.13).

Расположенная на панели Материал кнопка Выбрать из справочника материалов позволяет обратиться к справочнику материалов и сортаментов.

Расчет массо-центровочных характеристик модели.Поддерживаются расчеты массы, площади поверхности, объема, координат центра масс, плоскостных, осевых и центробежных моментов инерции. Для осуществления расчета на инструменталь­ной панели Измерения необходимо щелкнуть на соответствующей кнопке.

2.8. Создание ассоциативных видов

Многие трехмерные модели деталей создаются с целью получения конструкторской документации, в том числе чертежей деталей.

В системе КОМПАС-ЗD имеется возможность создания ассоциативных чертежей трехмерных деталей. В таких чертежах все виды связаны с моделью так, что изменения в модели приводят к изменению изображения в каждом ассоциативном представлении.

Ассоциативное изображение формируется в обычном чертеже. В нем создаются выбранные пользователем ассоциативные виды и разрезы (сечения) трехмерной детали. Виды автоматически располагаются в проекционной связи. При необходимости связь можно отключить — это дает возможность произвольного размещения видов в чертеже.

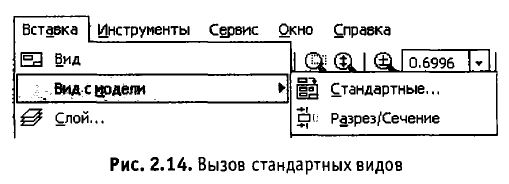

Стандартные виды. Для создания в текущем чертеже стандартных видов детали вызовите команду Вставка Вид с модели Стандартные или щелкните на кнопке Стандартные виды панели Ассоциативные виды (рис. 2.14).

После вызова команды на экране появится стандартный диалог выбора файла для открытия. Выберите деталь для создания видов и откройте файл. В окне чертежа появится фантом изображения в виде габаритных прямоугольников видов.

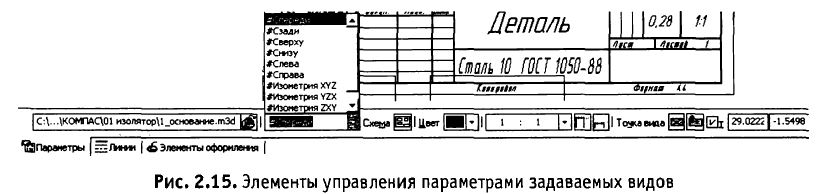

Для задания параметров создаваемых видов служат элементы управления панели свойств (рис. 2.15). В окне Ориентация главного вида с помощью раскрывающегося списка можно выбрать требуемую ориентацию главного вида.

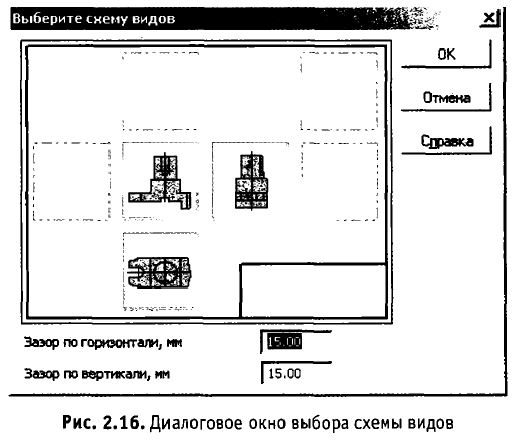

После щелчка на кнопке Схема на экране появится диалоговое окно (рис. 2.16), в котором можно установить необходимый набор стандартных видов.

В полях Зазор по горизонтали и Зазор по вертикали можно задать необходимые рас­стояния между главным видом и остальными видами.

На вкладке Параметры можно также назначить цвет для активных видов чертежа и установить изображения, а на вкладке Линии изменить стиль линий видимого контура, включить или отключить отображение линий невидимого контура, уста­новить прорисовку линий переходов.

После выбора нужных стандартных видов и настройки их параметров укажите по­ложение точки привязки изображения — начало координат главного вида. В чертеж будут вставлены выбранные виды детали, в основную надпись чертежа передадутся следующие сведения из документа-детали:

обозначение;

масса;

материал.

В результате в дереве построения чертежа появятся пиктограммы созданных видов и их названия (рис. 2.17).

Чертеж модели, полученный с помощью команды Стандартные виды, нуждается в некоторой доработке, например, добавлении осевых линий, обозначений центров и т. п. Кроме того, он не содержит объектов оформления: размеров, технических требований и др

Разрез/сечение. Для создания в текущем чертеже вида, содержащего изображение разреза или сечения модели, вызовите команду Вставка Вид с модели Разрез/ сечение или щелкните на кнопке Разрез/сечение панели Ассоциативные виды и ука­жите в окне чертежа обозначение секущей плоскости. На экране появится фантом изображения в виде габаритного прямоугольника.
