Ситуация использования: Клиент снимает наличные со счета

Сценарий: Успешное снятие наличных с расчетного счета

Предварительные условия: Клиент уже имеет доступ в систему

Переключатель: Запрос от клиента на снятие денег со счета

Описание: От клиента поступил запрос на снятие денег с расчетного счета. На счете имеется достаточная сумма. В кассовом аппарате достаточно денег и заправлена бумага для квитанций; сеть включена и работает. ATM просит клиента указать сумму денег для снятия. Клиент указывает сумму, не превышающую $300. Машина выдает деньги и печатает квитанцию

Итоги: Со счета клиента снята указанная сумма; сальдо счета уменьшено на эту сумму

Эту ситуацию использования можно изобразить с помощью простой диаграммы, представленной на рис. 18.9.

Диаграмма не может похвастаться обилием отображаемой информации. Отношения между пользователем и системой показаны довольно абстрактно. Эта диаграмма станет гораздо полезнее, когда будут показаны взаимоотношения между разными ситуациями использования. Таких отношений может быть только два: использование и расширение. Отношение использования означает, что одна ситуация использует другую. Например, невозможно снять деньги со счета без регистрации в системе. Это отношение показано на рис. 18.10.

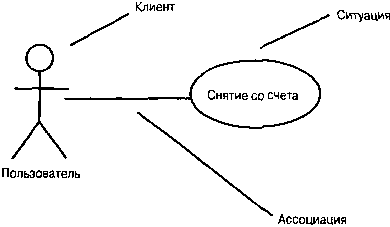

Рис. 18.9. Диаграмма ситуации использования

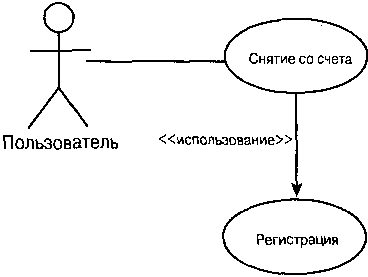

Рис. 18.10. Отношение подчинения между

На рис. 18.10 показано, что для снятия денег со счета необходимо выполнить регистрацию в системе. Таким образом, ситуация Снятие со счета использует ситуацию Регистрация в системе, т.е. операция регистрации является частью операции снятия со счета.

Расширение ситуации использования подразумевает установление каких-то логических условных отношений между разными ситуациями, что также может реализо- вываться наследованием классов. Вообще, среди специалистов по объектному моделированию существует столько разногласий по поводу того, чем отличается использование от расширения, что многие из них просто не применяют второй термин, считая его слишком неопределенным. Лично я обращаюсь к термину использование, когда одна операция абсолютно необходима для выполнения другой. Если же выполнение операции ограничивается рядом условий, то я пользуюсь термином расширение ситуации использования.

Диаграммы взаимодействий

Хотя диаграмма ситуации использования вряд ли представляет собой большую ценность, такого рода диаграммы можно комбинировать, что значительно улучшает документацию и понимание взаимоотношений объектов системы. Например, известно, что сценарий ситуации Снятие со счета представляет взаимодействие между такими объектами домена, как клиент, расчетный счет и интерфейс пользователя системы. Это можно документировать диаграммой взаимодействий, показанной на рис. 18.11.

Эта диаграмма фиксирует детали сценария, которые могут не быть очевидными при чтении текста. Взаимодействующие объекты являются объектами домена. Весь пользовательский интерфейс кассового аппарата рассматривается как единый объект. В деталях рассматривается только определение системой расчетного счета в банке и снятие с него заказанной суммы денег.

Рис.18.11. Диаграмма взаимодействий системы кассового аппарата АTM с клиентом при выполнении операции снятия со счета

Отношения между объектами домена пока раскрыты лишь в общих чертах, но это уже большой шаг в выявлении ключевых моментов этих отношений, на базе которых будут формироваться требования к разрабатываемой системе.

Создание пакетов

Так как при анализе любой более-менее серьезной проблемы число возможных ситуаций использования разрастается как снежный ком, бывает сложно отобразить все эти ситуации в одной диаграмме. Язык моделирования UML предоставляет возможность группировать различные ситуации в пакеты.

Пакет напоминает папку в файловой системе компьютера. Он является набором объектов моделирования (классов, деятелей и т.п.). Чтобы упорядочить ситуации использования, их можно распределить по пакетам в соответствии с конкретными логическими концепциями. Так, можно объединить вместе ситуации использования определенных банковских счетов (расчетных или депозитных) либо разделить их по типам клиентов или любым другим важным характеристикам. Одна и та же ситуация использования может быть представлена в разных пакетах, в результате чего между пакетами образуются логические взаимосвязи.

Анализ совместимости приложения

В дополнение к определению ситуаций использования в документе требований следует четко описать предполагаемых клиентов системы, ограничения и требования к вычислительной аппаратуре и операционным системам. Документ требований к приложению можно представить как первого абстрактного пользователя вашей системы, желания и предпочтения которого следует учесть при разработке приложения. От того, насколько точно документ требований будет отражать чаяния, умения и навыки реальных клиентов, зависит успех вашего проекта.

На требования к приложению часто накладывают отпечаток реалии существующих аппаратных и программных систем, под которые разрабатывается проект. Очень важно, чтобы новая система органично влилась в те системы и структуры, которые на данный момент уже существуют у заказчика.

В идеале программист разрабатывает проект решения поставленных задач, а затем определяет, какая платформа и операционная система максимально подходят для проекта. Этот сценарий сколь идеален, столь и уникален. Чаще заказчик уже давно потратил деньги на определенную операционную систему или аппаратное обеспечение, а теперь хочет с их помощью реализовать новый проект. Важно еще на ранней стадии проектирования зафиксировать реальное программное и аппаратное обеспечение заказчика, чтобы строить новый проект в соответствии с этими реалиями.

Анализ существующих систем

Некоторые программы пишутся, чтобы работать самостоятельно вне каких бы то ни было систем, напрямую взаимодействуя лишь с конечным пользователем. Однако часто приходится разрабатывать проекты, которые необходимо внедрить в уже существующую систему. В таком случае следует проанализировать все детали и механизмы работы систем, с которыми требуется наладить взаимодействие. Будет ли создаваемая система сервером, обслуживающим существующую систему, или ее клиентом? Сможете ли вы добиться однотипности интерфейсов двух систем и адаптировать свой проект к имеющимся стандартам? Будут ли взаимосвязи с существующей системой статическими или динамическими?

На эти и аналогичные вопросы следует отвечать на этапе анализа, прежде чем вы приступите к проектированию новой системы. Кроме того, необходимо зафиксировать те ограничения, которые могут возникнуть косвенно в результате взаимодействия двух систем. Не замедлит ли новая система работу существующей системы, не исчерпает ли она предоставляемые ресурсы и машинное время и т.д.

Прочая документация

Когда наконец-то придет понимание того, что система должна делать и как себя вести, необходимо уточнить бюджет и сроки проекта. Часто крайний срок диктуется заказчиком: "На эту работу у вас 18 месяцев". У программиста на этот счет может быть свое мнение, которое необходимо высказать. Идеально, если заказчик и исполнитель придут к компромиссу, но в любом случае время и бюджет всякого проекта всегда ограничены. Уложиться в сроки и не превысить бюджет часто бывает труднее, чем написать программу.
