• особая конструкция вентиляторной горелки, позволяющая ей работать бесшумно;
• принудительное удаление дымовых газов через дымоход специальной конструкции;
• возможность автоматически регулировать мощность котла (от 25 до 100%), что дает возможность значительно снизить расход газа и увеличить срок эксплуатации теплообменника;
• полное сгорание топлива;
• длительный срок службы и надежность эксплуатации.
Данная модель котла может работать как на природном, так и на сжиженном газе.
В табл. 26 даны технические характеристики этого котла.
Таблица 26
Технические характеристики настенного газового котла «Rinnal»
Южнокорейская фирма «Olympia» изготавливает настенные и напольные котлы, работающие на дизельном топливе и газе. Они предназначены для обогрева и горячего водоснабжения домов площадью 100—7000 м2. На данных агрегатах установлены горелки с турбонаддувом, которые позволяют топливу сгорать практически полностью. Температура воды и воздуха регулируется автоматически, согласно заданным параметрам. Для работы котлов предусмотрено 4 режима:
• обычный;
• прерывистый по времени;
• в отсутствие хозяев;
• в отсутствие горячего водоснабжения.
Выпускаемые фирмой «Olympia» газовые котлы оснащаются системой защиты, которая имеет несколько степеней:
– двойная защита от перегрева;
– защита от промерзания (при температуре теплоносителя ниже 5° С котел автоматически включается);
– контроль пламени в камере сгорания.
Водогрейные котлы чешской фирмы «Dakon» могут работать на всех видах топлива: твердом, газообразном, дизельном, электрическом. Аппараты выпускаются мощностью от 4 до 3500 кВт. Основные узлы этих котлов изготавливаются некоторыми европейскими фирмами.
Напольные котлы серии NM оснащены сменной горелкой, работающей на газе и жидком топливе. Они предназначены для отопления зданий с теплопотерями, составляющими 15—3000 кВт. КПД агрегатов составляет 93%. В табл. 27 даны технические характеристики данных аппаратов.

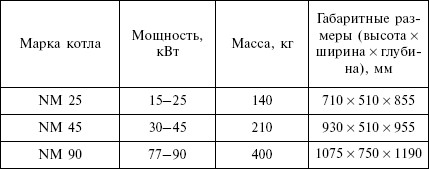

Таблица 27
Технические характеристики напольных котлов со сменной горелкой фирмы «Dakon»
Напольные газовые котлы серии «Gleko» с атмосферной горелкой и чугунным корпусом и котлы «Plux» со стальным корпусом. Данные аппараты имеют термостат против замерзания, а также датчик тяги, отвечающий за безопасность и надежность оборудования. КПД этих котлов составляет 92%. В табл. 28 даны технические характеристики этих агрегатов.

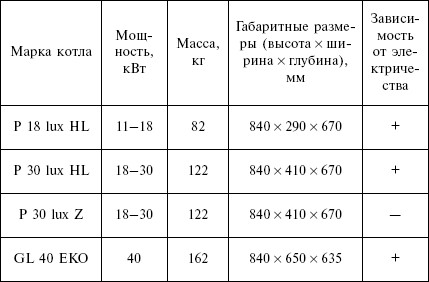

Таблица 28
Технические характеристики напольных газовых котлов с атмосферной горелкой фирмы «Dakon»
Двухконтурные настенные газовые котлы серии DUA представляют собой агрегаты, используемые для отопления и горячего водоснабжения зданий площадью до 300 м2. КПД этих котлов составляет 93%. В табл. 29 даны технические характеристики этих котлов.

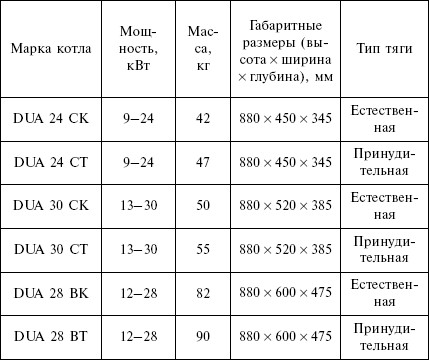

Таблица 29
Технические характеристики настенных котлов фирмы «Dakon»
Твердотопливные котлы серии DOR имеют модернизированную камеру сгорания топлива и новую систему колосников. Благодаря этим новшествам топливо сгорает практически полностью.
Твердотопливные котлы серии «Gasogen» фирма производит совсем недавно. В отличие от своих предшественников эти котлы работают на древесном газе по принципу пиролизного сжигания древесины. При сгорании древесины не образуется сажа и остается минимальное количество золы. КПД такого рода аппаратов значительно

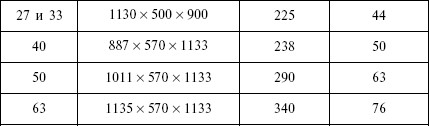

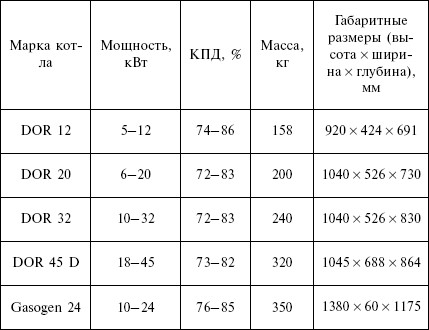

выше традиционных твердотопливных котлов и составляет 85%. В табл. 30 даны технические характеристики твердотопливных котлов серии DOR и «Gasogen».Таблица 30
Технические характеристики твердотопливных котлов фирмы «Dakon»
Электрические котлы серии PTE представляют собой аппараты, предназначенные для обогрева небольших по размерам жилых домов (коттеджей, дач и квартир) с теплопотерями от 4 до 60 кВт. Данный тип котлов – это аппараты с многоступенчатым принципом действия, дающие возможность экономить электроэнергию, особенно в межсезонье. КПД этих котлов составляет примерно 98%. В табл. 31 даны технические характеристики котлов серии РТЕ.

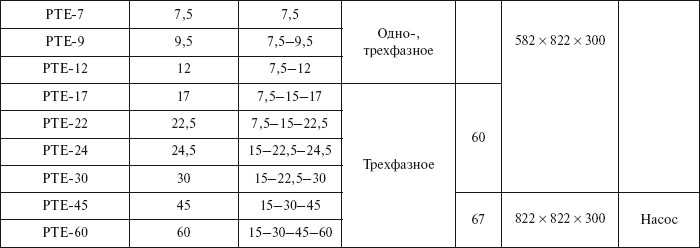

Таблица 31
Технические характеристики электрических котлов фирмы «Dakon»
Польская фирма «Kospel» выпускает электрические котлы мощностью от 4 до 24 кВт. Они изготавливаются по западным технологиям с применением комплектующих из разных стран.
Если в доме имеется автономное центральное отопление, следует брать котел ЕРСО, у которого довольно высокое значение КПД. Агрегат имеет электронную панель управления, на которой есть все режимы работы котла и указатель температуры теплоносителя. Кроме этого, аппарат оснащен выносным недельным программатором температуры воздуха, дающего возможность поддерживать постоянную температуру воздуха в обогреваемом помещении независимо от погодных условий.
Основной узел агрегата – нагревательный – изготовлен из меди. Это значительно уменьшает образование накипи. Все водные соединения имеют паронитовые прокладки. Это сделано для того, чтобы можно было применять антифриз на основе этиленгликоля.
Отопительные приборы
Эти устройства представляют собой приборы для передачи тепла от теплоносителя в обогреваемое помещение. Если бы не было отопительных приборов, то теплоноситель впустую циркулировал бы по трубам, незначительно отдавая тепло.
Теплопередающая способность отопительного прибора зависит от площади его нагревательной поверхности, которая, в свою очередь, обусловлена видом прибора, его местонахождением и схемой присоединения к трубопроводу. Хороший отопительный прибор отдает через единицу площади нагревательной поверхности максимальное количество тепла.
Рис. 27. Потоки теплопередачи от прибора, расположенного у внешнего ограждения дома: Оп – теплопотери помещения; Опр. – теплоотдача отопительного прибора; Отр. – теплоотдача труб; Одоп. – дополнительные теплопотери; От – теплопередача от теплоносителя (воды); tB – внутренняя температура; 1:н – наружная температура; 1вых – выходная температура нагретой воды
Для того чтобы вычислить требуемую теплоотдачу, нужно знать значение теплопотерь каждого отдельного помещения. Теплоотдача должна превышать теплопотери. Величину дополнительных потерь можно вычислить по формуле:
Qдоп = Qт + Qп, где Qдоп. – дополнительные теплопотери; (Qт – теплоотдача от теплоносителя; Qп – теплопотери помещения.
При открытой прокладке отопительного трубопровода поверхность труб будет дополнительной нагревательной поверхностью, которую следует учитывать при расчете мощности отопительных приборов. На рис. 27 показаны потоки теплопередачи.
