– в трубах второго типа алюминиевая фольга располагается между разными по толщине полимерными слоями, при этом наружный слой полимера довольно тонкий и осуществляет защитную функцию. Слои скрепляются с помощью клеевой прослойки или посредством полимера, затекающего в щели алюминиевой фольги.

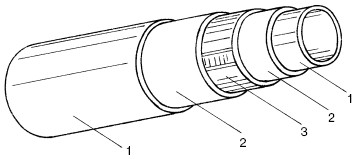

Рис. 46. Металлополимерная труба: 1 – полиэтилен; 2 – клей для плотного соединения пластика и металла; 3 – алюминиевая фольга, сваренная внахлестку
Способ соединения алюминиевой фольги также оказывает влияние на физико-механические
МПТ изготавливаются и поступают в продажу бухтами диаметром 12—16 мм и длиной 2 м. Бывают трубы и большего диаметра – до 110 мм, что дает возможность использовать их в стояках и магистралях.
Минимально допустимая степень сшивания полиэтиленового слоя, согласно зарубежному стандарту DIN 16892, составляет:
• для PEX a – 75%;
• для PEX b – 65%;
• для PEX c – 60%.

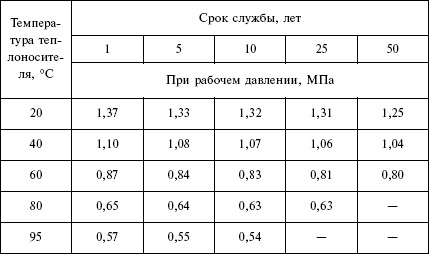

Металлополимерные трубы, имеющиеся на российском рынке, в основном изготовлены за рубежом.
Такие трубы очень популярны в странах Западной Европы и США. Там их используют для прокладки канализационных, вентиляционных и водопроводных сетей.
Появились эти трубы в начале ХХ в. Они представляют собой изделие, состоящее из бетона и асбеста, который по своему химическому составу близок к бетону, а по механическому – к стали. Благодаря этому трубы, изготовленные из асбестоцемента, имеют высокую прочность, стойкость к коррозии, невысокий уровень теплопроводности (поэтому вода в них практически не замерзает).
Самым удивительным свойством асбестоцемента является то, что при контакте с горячей водой он не только не разрушается, а наоборот, становится только прочней.
Асбестоцементные трубы бывают двух видов:
– ненапорные, используемые для стоков, вентиляции и канализации, а также для прокладки кабеля;
– напорные (усиленные) – для водогазопроводных систем.
В России асбестоцементные трубы изготавливаются диаметром 100—500 мм и длиной до 5 м.
Асбестоцементные трубы нельзя использовать для отвода дымовых газов от печей и каминов, а также прокладывать в зоне действия огня, потому что при воздействии высокой температуры трубы разрушаются.
Соединительные элементы для стальных труб
Соединительные элементы для стальных трубопроводов представляют собой фасонные изделия с внутренней резьбой. Внутренняя резьба производится с помощью метчиков, а наружная – с помощью клуппов. Если во время нарезания резьбы применялись смазочно-охлаждающие эмульсии, уменьшающие трение, то резьба будет качественной и прослужит долго.

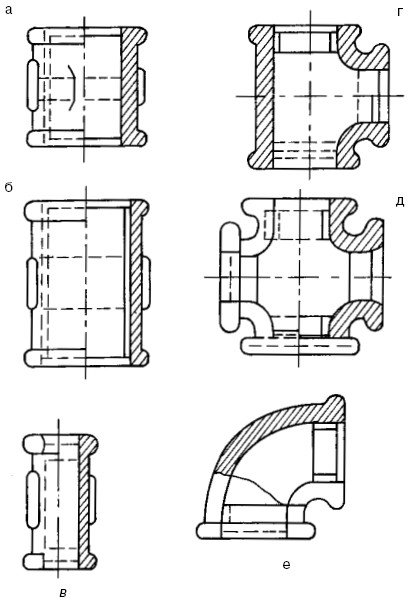

Рис. 47. Изделия из ковкого чугуна для соединения труб: а – муфта короткая прямая; б – муфта длинная прямая; в – муфта компенсирующая; г – тройник прямой; д – прямой крест; е – угольник прямой
Для соединения элементов в стальных трубопроводах используются детали, выполненные из ковкого чугуна (рис. 47), например:
• прямые муфты;
• компенсирующие муфты;
• прямые тройники, кресты и угольники;
• переходные тройники, кресты и муфты;
• футорки;
• тройники и кресты с двумя переходами;
• контргайки, колпаки и пробки.
В табл. 37, 38 и 39 даны размеры соединительных элементов из ковкого чугуна.

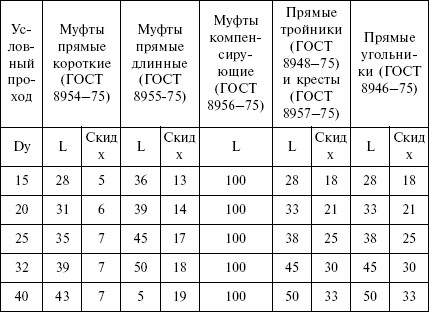

Таблица 37
Размеры прямых и компенсирующих муфт, прямых тройников, крестов и угольников из ковкого чугуна, мм

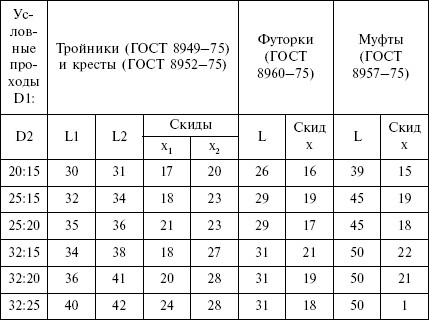

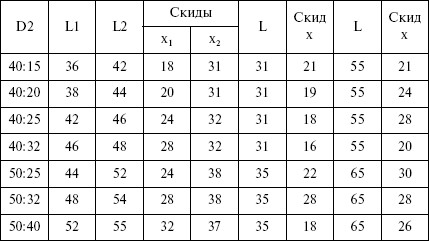

Таблица 38
Размеры переходных муфт, тройников, крестов и футорок из ковкого чугуна, мм
Таблица 39
Размеры чугунных контргаек, колпаков и пробок, мм
Соединительные элементы для медных труб
Соединительные элементы для медных труб изготавливаются из меди такого же качества, т. е. в металле не должно быть примесей больше, чем 0,1%, а также из латуни и бронзы. Медные фитинги изготавливают двух видов: разъемные и неразъемные. Неразъемные изделия соединяют пайкой или сваркой. Разъемные изделия – это фланцы и зажимные фитинги.
Запорно-регулирующая арматура
Такого рода изделия предназначены для регулировки работы водяной отопительной системы. При необходимости арматура может отключить отдельный участок сети.
Поскольку любая водяная отопительная система имеет в своем составе генератор тепла, отопительные приборы и сеть трубопроводов, запорно-регулирующую аппаратуру подразделяют на несколько групп:
1. Арматура обвязки водогрейного котла.
2. Радиаторная арматура, устанавливаемая возле отопительных приборов.
3. Трубопроводная арматура, регулирующая поток теплоносителя.
К этой группе можно отнести:
• элементы безопасности котла (манометр, предохранительный клапан и воздухоотводчик);
• датчики потока и давления, блокирующие работу котла в случае остановки циркуляции системы или превышения максимально допустимого давления;
• гидравлический сепаратор, необходимый для увязки и гидравлической балансировки разветвленных систем отопления;
• установки подпитки, позволяющие автоматически поддерживать постоянное давление в отопительной системе (для системы с утечкой теплоносителя);
• воздухоудалители (воздушники).
Данную группу изделий устанавливают на подводках к отопительным приборам. Она предназначена для регулирования потока теплоносителя, который подается в отопительный прибор, а также теплоотдачи этого прибора.
Теплоотдачу отопительного прибора можно регулировать двумя способами – количественно и качественно.
Первый способ заключается в том, что изменяется количество воды, поступающей в прибор. Качественный способ контролирует температуру воды, выходящей из котла.
