Отопление и водоснабжение загородного дома

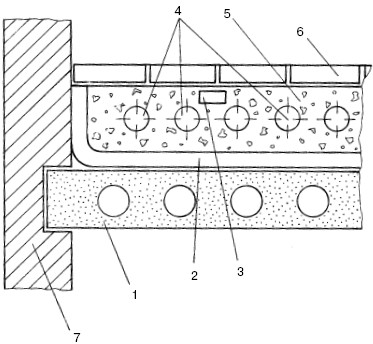

1. Поскольку источник тепла равномерно распределен по всему периметру пола, воздух в комнате прогревается равномерно. Пол по сути становится нагревательной панелью большого размера.

2. При такого рода системе обогрева не возникает конвекционных потоков, а значит, пыль не разносится по комнате. Помимо этого, нагретый воздух равномерно поднимается снизу вверх по всему периметру помещения. Самая высокая температура оказывается не под потолком, а у пола. С увеличением высоты температура воздуха падает, т. е. у пола она составляет 22—24° С, на уровне человеческого роста – 19—20° С и под потолком – 18° С (рис. 66).

Рис. 66. Распределение температуры при кабельном отоплении: 1 – кабель «теплого» пола

3. Учитывая все вышесказанное, температура воздуха при обогреве кабелями может быть ниже примерно на 2° С, чем в помещениях, отапливаемых другими способами.

4. КПД «теплых» полов аналогичен КПД излучающих обогревателей и намного превышает теплоотдачу конвективных приборов отопления.

5. Система «теплые» полы дает возможность накапливать тепло в толще пола, которое используется для обогрева при выключенном питании на протяжении 8—12 ч.

6. Система кабельного обогрева не окисляется, имеет высокую надежность и большой срок службы (50—75 лет), потому что нагревательные кабели хорошо защищены от механических воздействий и других неблагоприятных факторов.

7. Эта система обладает простотой и легкостью монтажа и эксплуатации, а также обслуживания. Укладку нагревательных кабелей может выполнить практически любой человек, владеющий навыками работы с электричеством. При покупке кабельных секций выдается инструкция по монтажу и сборке «теплых» полов.

8. Положительной стороной является и то, что при кабельном обогреве не нужен ежегодный профилактический ремонт.

9. В случае выхода из строя нагревательного кабеля или температурного датчика не нужно вскрывать весь пол, потому что в настоящее время существует очень чувствительная аппаратура, позволяющая определить место поломки.

К недостаткам системы кабельного обогрева стоит отнести стационарность, т. е. невозможность переноса на другое место. Систему «теплые» полы устанавливают или во время строительства, или во время капитального ремонта. Кроме этого, один раз расставив мебель и стационарное оборудование в комнате, где имеются «теплые» полы, невозможно будет все переставить, потому что эту систему нельзя нагружать тяжелыми предметами.

Еще одним недостатком этой системы является цена, которая и в наше время не дает возможности применять ее повсеместно. Так, даже среднюю стоимость точно назвать нельзя, потому что она зависит от множества факторов. Среди них можно назвать:

– состав комплекта;

– тип нагревательного кабеля (одножильный или двужильный, экранированный и без экрана);

– мощность кабеля на 1 пог. м длины;

– тип терморегулятора (встроенный или накладной, простейший или программируемый).

Кроме этого, стоимость кабельной системы обогрева зависит от площади укладки и условий работы. Основной статьей расходов станет монтаж системы. Дополнительные финансовые затраты могут возникнуть, если придется вскрывать существующие полы.

Нагревательные кабели

Нагревательные кабели предназначены для преобразования электрического тока в тепло. Любой электрический кабель 1—3% электроэнергии преобразует в тепло. В электрических кабелях это является недостатком, в нагревательных же преобразование 100% электрического тока в тепловую энергию было бы идеальным.

Нагревательные кабели внешним видом напоминают обычные коаксиальные проводники, которые используют для передачи телевизионного сигнала. В продажу нагревательные кабели поступают в виде нагревательных секций фиксированной длины. Они рассчитаны на обогрев определенной площади, поэтому их нельзя ни укоротить, ни удлинить. Длина так называемых холодных концов бывает стандартного размера – 0,75—2 м. Этого вполне достаточно, чтобы присоединить их к распаечной коробке, расположенной на стене.

Соединительные муфты, используемые при монтаже нагревательных кабелей, являются самым важным элементом. От их надежности и безопасности зависит срок службы всей системы обогрева.

В каждой кабельной секции имеется подробная инструкция, в которой содержатся сведения о технических характеристиках кабеля, а также указания по его укладке. В зависимости от мощности кабельные секции окрашены в разные цвета и имеют соответствующую маркировку. Это помогает неспециалисту разбираться в кабелях, отличать их друг от друга. На соединительной муфте также имеется этикетка, содержащая сведения о длине кабеля, его электрическом сопротивлении и мощности. В зависимости от характера помещения, вида напольного покрытия и назначения отопительной системы выбирается тип нагревательной секции.

В основном для монтажа «теплых» полов применяются резистивные одножильные или двужильные экранированные кабели. Согласно требованиям ПЭУ (правила эксплуатации электроустановок), такие кабели оснащены многослойной изоляцией и экранированной оплеткой. Изоляция представляет собой слой из модифицированного полиэтилена высокого давления. Этот слой защищает кабель от перегрева. Наружная изоляция состоит из гидрофобного, стойкого к агрессивным внешним воздействиям поливинилхлорида, который позволяет использовать нагревательные кабели в помещениях с высокой влажностью. Механическую защиту обеспечивает экранирующая стальная, алюминиевая, медная или свинцовая оплетка. Также она предотвращает распространение электромагнитных полей.

Если обогреваемое здание имеет определенные подвижки строительных конструкций, просадку фундамента и прочие неблагоприятные факторы, рекомендуется использовать нагревательные кабели, защищенные броней (рис. 67). Броня состоит из проволоки и довольно значительно увеличивает механическую прочность кабеля. Такой кабель можно укладывать при бетонировании, а также в горячий асфальт.

Рис. 67. Двухпроводниковый (а) и однопроводниковый (б) бронированные кабели: 1 – оболочка; 2 – броня; 3 – изоляция; 4 – проводник; 5 – два проводника

Одножильные нагревательные кабели

Их применяют при встроенных отопительных системах, смонтированных вне помещения. Как правило, эти системы применяются для подогрева дорожек, ступенек, теплиц, а также помещений, где человек бывает недолго. Причина в том, что одножильные кабели создают неблагоприятный для человеческого организма электромагнитный фон.

Для примера можно взять одножильные кабели TXLP/1 и TKXP/1. Ниже даются некоторые технические параметры этих кабелей:
