Отопление и водоснабжение загородного дома

Отопительные системы с естественной циркуляцией теплоносителя подразделяются на системы с верхней и нижней разводкой (рис. 1).

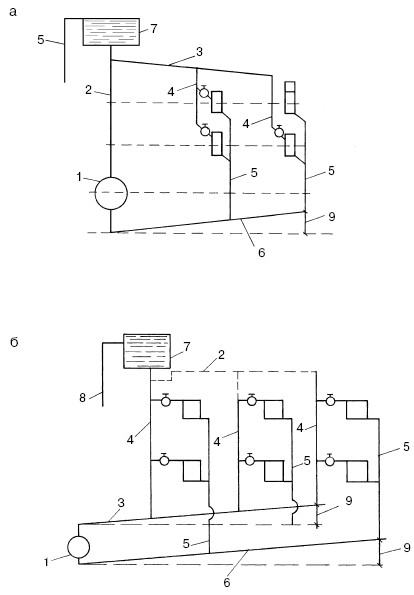

Рис. 1. Система с естественной циркуляцией теплоносителя: а – верхняя разводка; б – нижняя разводка; 1 – котел; 2 – воздушная линия (главный стояк); 3 – разводящая линия; 4 – горячие стояки; 5 – обратные стояки; 6 – обратная линия; 7 – расширительный бак; 8 – сигнальная линия; 9 – уклон

Действуют обе эти системы аналогично. Различаются они только расположением подающей магистрали. Система с естественной циркуляцией имеет следующие достоинства:

– равномерное распределение нагретого воздуха в жилых помещениях, что дает дополнительный комфорт. Высокие показатели комфортности зависят от саморегуляции системы отопления, т. е. от изменения температуры и плотности воды;

– простота устройства и обслуживания;

– отсутствие вибрации и шума, потому что нет циркуляционного насоса;

– долгий срок службы системы отопления.

И все же, даже при наличии множества плюсов, такие системы отопления используются все реже и реже (в основном в сельской местности). В настоящее время в загородных домах применяются отопительные системы, в которых имеются циркуляционные насосы. Такое явление вызвано тем, что у данного вида систем имеется ряд недостатков:

– большой диаметр труб, что ведет к значительному расходу стройматериалов;

– большие затраты на установку отопительной системы;

– значительные энергозатраты, т. е. большой расход топлива;

– большие затраты времени на включение системы отопления;

– отсутствие возможности регулировки температуры нагретого воздуха;

– частые случаи замерзания воды в трубопроводах, смонтированных в неотапливаемых помещениях;

– неэстетичный вид проложенного трубопровода из-за большого диаметра труб.

Исходя из перечисленных недостатков, следует признать, что система отопления с естественной циркуляцией теплоносителя довольно часто оказывается малоэффективной и экономически невыгодной.

Отопительные системы с принудительной циркуляцией теплоносителя

В системах такого типа движение теплоносителя по трубопроводам происходит за счет работы циркуляционного насоса, который обеспечивает бесперебойную работу в отопительной системе и подключается к обратной магистрали. Это продляет срок службы всех узлов, контактирующих с горячей водой. Также к обратной магистрали подключают и расширительный бак (о нем будет подробно рассказано в соответствующей главе).

Отопительные системы с принудительной циркуляцией используют в многоэтажных коттеджах, т. к. наличие насоса позволяет намного увеличивать длину трубопроводов, а также применять новые монтажные схемы отопительной системы (рис. 2).

Но использовать отопительные системы с принудительной циркуляцией теплоносителя можно только в тех случаях, когда имеется возможность бесперебойной подачи электроэнергии, потому что циркуляционные насосы работают от сети.

К достоинствам отопительной системы с принудительной циркуляцией можно отнести:

– большую теплоотдачу;

– незначительные потери теплоносителя на испарение;

– возможность использовать трубы небольшого диаметра. Это значительно сокращает расход материалов и время на монтаж системы;

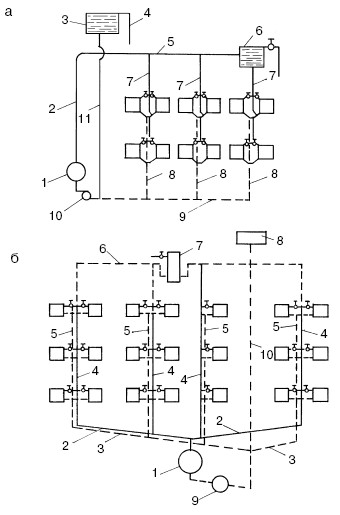

Рис. 2. Водяное отопление с принудительной циркуляцией: а – нижняя разводка: 1 – котел; 2 – главный стояк; 3 – расширительный бак; 4 – сигнальная линия; 5 – подающая линия; 6 – воздухосборник; 7 – подающие стояки; 8 – обратные стояки; 9 – обратная линия; 10 – насос; 11 – расширительная труба; б – верхняя разводка: 1 – котел; 2 – подающая линия; 3 – обратная линия; 4 – подающие стояки; 5 – обратные стояки; 6 – воздушная линия; 7 – воздухосборник; 8 – расширительный бак; 9 – насос; 10 – расширительная труба

– небольшой разрыв в температуре нагретого и охлажденного теплоносителя, что намного увеличивает срок службы водогрейного котла;

– наличие регулировки мощности всей системы отопления и температуры воздуха в помещениях.

В общем и целом отопительная система с принудительной циркуляцией теплоносителя намного удобнее в эксплуатации и обслуживании.

Выбор циркуляционного насоса

Как правило, выбором отопительных приборов и оборудования занимаются специалисты. Но бывают случаи, когда нет возможности воспользоваться услугами профессионала и все работы хозяин выполняет сам. Чтобы облегчить эту задачу, необходимо разобраться в некоторых тонкостях.

Для того чтобы циркуляционный насос хорошо и долго работал, он должен обладать следующими качествами:

– потреблять небольшое количество электроэнергии;

– надежно работать без вмешательства специалиста по техобслуживанию;

– иметь долгий срок службы.

Если ваш загородный дом имеет площадь, равную 250 м2, то необходим циркуляционный насос производительностью до 3,5 м3/ч и максимальным напором до 0,4 атм. При площади дома, составляющей от 250 до 350 м2, нужен насос производительностью до 4,5 м3/ч и максимальным напором до 0,6 атм. Для обогрева дома площадью от 350 до 800 м2 рекомендуется насос производительностью до 11 м3/ч и максимальным напором до 0,8 атм.

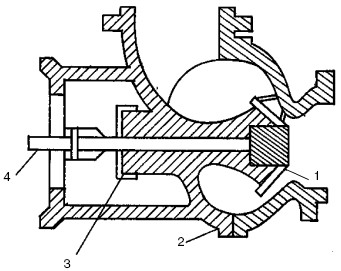

Рис. 3. Циркуляционный насос ЦНИПС: 1 – колесо рабочее; 2 – корпус насоса; 3 – уплотнение-сальник; 4 – вал двигателя

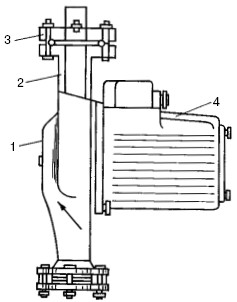

Рис. 4. Диагональный насос ЦВЦ: 1 – корпус; 2 – нагнетательный патрубок; 3 – контрфланец для присоединения трубы; 4 – электродвигатель

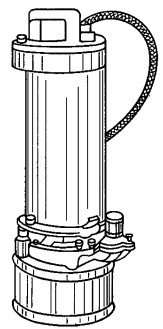

Рис. 5. Внешний вид циркуляционных насосов семейства «Гном»

В случае, когда нужен более точный расчет мощности циркуляционного насоса, следует учитывать такие параметры:

– диаметр труб;

– общую длину магистрали;

– материал, из которого изготовлены трубы;

– тип отопительных приборов и их количество;

– вид запорно-регулирующей аппаратуры;

– вид автоматики (если она имеется).

Если циркуляционный насос выбран правильно, с учетом всех вышеперечисленных характеристик, то он будет работать без сбоев. Промышленность выпускает так называемые регулируемые циркуляционные насосы, которые оснащены электронной регулировкой частоты вращения двигателя. Это дает возможность снизить потребление энергии в среднем на 40%, уровень шума в трубах и терморегуляторах и, как правило, удлинить срок службы агрегата. Регулируемый насос автоматически изменяет частоту вращения двигателя в зависимости от температуры в отопительной системе.

При монтаже циркуляционного насоса следует учитывать, что он не может функционировать при наличии воздуха в теплоносителе. Для решения этой проблемы в системе с принудительной циркуляцией устанавливают автоматические воздухоотводчики.

Сейчас на рынке такого рода продукции имеется множество циркуляционных насосов отечественного и зарубежного производства. Среди российских моделей наибольшей популярностью пользуются малошумные диагональные насосы типа ЦНИПС (рис. 3) или ЦВЦ (рис. 4). Обе эти модели имеют единый блок с электродвигателем и монтируются прямо на трубах.
