Парадоксы военной истории

В Военно-историческом музее артиллерии, инженерных войск и войск связи в Санкт-Петербурге хранится пушка 1867 года, калибр ее — 11 дюймов, общий вес — 64 т, вес тела орудия — 28 т. Один клиновый замок весит свыше тонны. В 90-х годах в Англии и Италии уже были пушки весом в 100—120 т при калибре в 17 дюймов. Снаряд их весил около 1 т. Это были предельные достижения эпохи, они не получили массового распространения, однако они иллюстрируют мощность артиллерии в эпоху крупной машинной промышленности.

Одновременно с конструкцией огнестрельного оружия меняется также состав взрывчатых веществ. На основе бурного развития химической промышленности возникают мощные заводы взрывчатых веществ. Машинизируется производство черного пороха, с которого собственно началось применение огнестрельного оружия. Усиление защитных средств, в особенности применение брони, потребовало выработки специальных сортов черного пороха и изобретения других, более мощных взрывчатых веществ.

Главным затруднением при изготовлении черного пороха было обеспечение его производства серой в самородном состоянии или в виде колчеданов, в каковом виде сера

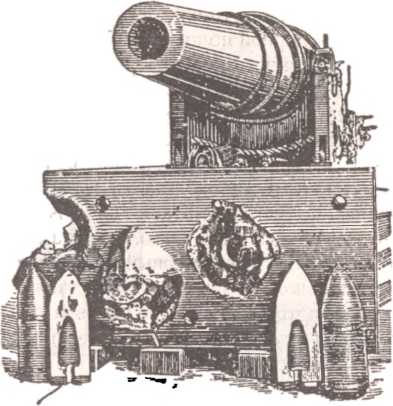

Одиннадцатидюймовая стальная нарезная береговая пушка, 1867 год. (Внизу броня, пробитая снарядами из такой пушки.) Военно-исторический музей артиллерии, инженерных войск и войск связи, Санкт-Петербург

встречается только сравнительно в немногих местах. Две другие составные части пороха — селитру¹³ и древесный уголь — можно было добывать всюду. Затруднения с серой побудили еще в 1756 году француза Леблонда к попыткам изготовить порох без серы. В 1788 году Бертоле и Лавуазье пытались использовать бертолетовую соль при приготовлении взрывчатых веществ. В 1771 году Вульф получил пикриновую кислоту, в 1799 году Говард — так называемые гремучие соединения. В 60-х годах XIX века появляется пикриновый порох Дезиньоля (пикрат калия, уголь и селитра). Но только в конце первой половины XIX века развитие химической промышленности сделало возможным производство новых взрывчатых веществ в большом масштабе. Важнейшей исторической датой в развитии взрывчатых веществ является 11 марта 1846 года, когда Шенбейн демонстрировал в заседании Базельского общества естествоиспытателей вещество, названное им пироксилином. Почти одновременно с Шенбейном получили пироксилин также Бетгер и через несколько месяцев Юлиус Отто. Заслуга Шенбейна состояла не только в том, что он первый получил посредством нитрирования целлюлозы пироксилин, а также в том, что он сразу оценил достоинства нового взрывчатого вещества, которое во многих случаях заменяло порох и действовало с гораздо большей силой.

В 1847 году итальянский химик Собреро открыл нитроглицерин. Собреро обрабатывал маннит смесью серной и азотной кислоты. Однако лишь с 1862 года Альфред Нобель наладил производство нитроглицерина. В 1863 году Вильбранд получил тринитротолуол. В 1867 году Нобель открыл исключительно высокую абсорбционную способность инфузорной земли по отношению к нитроглицерину и стал производить динамит, представляющий собой пропитанную нитроглицерином инфузорную землю (75 % нитроглицерина). В 1875 году Нобель изобрел взрывчатый желатин, состоящий из нитроглицерина и 8 % колодийной ваты. В 1878 году Нобель получил из пироксилина и нитроглицерина желатинированный динамит¹⁴.

Дальнейшее развитие взрывчатых веществ происходит по линии создания бездымных порохов. Одним из первых добивается успеха на этом пути Шульц. Массовое применение

Установка для зернения черного пороха, 70-е годы XIX века

бездымного пороха в ружейных патронах стало возможно после введения малокалиберных ружей с достаточно толстым и крепким стволом. Это произошло в 80-х годах XIX века. В конце XIX века изобретены были различные составы бездымных порохов; они получили широкое применение в ружейных патронах и артиллерийских снарядах (пироксилиновый бездымный порох Билля; разные виды нитроглицеринового пороха — баллистит, филлит, кордит и т. д.). В 1886 году Тюрпин применил в артиллерийских снарядах пикриновую кислоту; сплавлением ее получают мелинит или лиддит.

Все эти достижения в области взрывчатых веществ (во второй половине XIX века найдены были десятки новых составов) были возможны только на основе интенсивной исследовательской работы. В конце XIX века создан был ряд специальных исследовательских учреждений по взрывчатым веществам. В 1891 году Билль организовал такой институт в Германии; в 1897 году этот институт был реорганизован в специальное ведомство военной исследовательской работы (Militarversuchsamt)¹⁵.

Как показывают приведенные факты, техника взрывчатых веществ развивалась в XIX веке по линии органических веществ, то есть на базе развития органической химии, в свою очередь стимулируя развитие последней.

* * *

Развитие артиллерийского дела неразрывно связано с развитием металлургии.

Производство тигельной стали достигло большого развития в середине XIX века на орудийных заводах. Особенных успехов добился на этом пути Крупп; к этому времени он стал выпускать огромные орудия, для чего сливал сталь из большого числа тиглей. Новые способы производства литой стали и железа создаются в середине XIX века в значительной мере для удовлетворения нужд артиллерийского производства. Так, например, Бессемер пришел к своему способу в результате своих работ для нужд артиллерии.

Опыты, произведенные на Венсенском полигоне с изобретенными Бессемером тяжелыми снарядами, выяснили, что для столь тяжелых снарядов необходимы орудия из особенно прочного материала. Бессемер поставил себе задачей, как он сам пишет: «Найти более хороший сорт чугуна, который выдерживал бы высокие напряжения, вызванные большим весом моих снарядов...

Моя цель была получить металл со свойствами, подобными свойствам железа и стали, но который можно было бы в жидком состоянии отливать в формы или болванки».

Бессемер удачно разрешил свою задачу и получил в 1855 году первый патент на «усовершенствование в получении железа и стали». Одновременно с появлением новых способов производства литого железа и стали совершенствуются старые способы, как-то тигельное производство стали; так, например, на Обуховском заводе тигельная сталь для артиллерийских орудий выплавлялась по патенту Обухова. На Обуховском заводе начал в 1863 году свою выдающуюся в истории металлургии деятельность Д. К. Чернов. Изучая наилучшие сорта специальных артиллерийских сталей, Д. К. Чернов разработал основы металлографии и явился в полном смысле слова отцом этой науки. Он в 1868 году доказал, что при нагревании или охлаждении стали в ней происходят глубокие изменения при прохождении некоторых критических температур, названных им «точка а» и «точка б». Это открытие Чернова произвело переворот в металлургии стали, превратило

Станок для обточки цапф артиллерийских орудий, 70-е годы XIX века

ее из эмпирического искусства, из ремесла в точную науку. Когда Чернов начал работать на Обуховском заводе, в его распоряжении не было современных пирометров и других приборов для измерения высоких температур; ему приходилось измерять их на глаз, по цвету раскаленного металла. Чернов доказал, что при производстве стали надо изучать структуру литых болванок, что при ковке, термической обработке и закалке надо знать для каждого сорта стали соответствующие ему точки а и б. Открыв эти точки, Чернов развил во всех деталях принципы термической обработки и закалки стали, развил их на производстве артиллерийских орудий. Методика обработки стали, данная Черновым, легла также в основу термической обработки ружейных стволов. Термическая обработка, научно разработанная Д. К. Черновым, сделала возможным изготовление стальных болванок для магазинных ружей, трехлинейных винтовок образца 1891 года. Только на этой основе оказалось также возможным изготовление стволов для трехлинейного пулемета Максима, выдерживающих в момент выстрела давление до 3400 ат.

На примере деятельности Д. К. Чернова можно проследить также основные этапы развития артиллерии и брони. Чернов занимался вопросами производства стальных снарядов, способных пробивать броню, и одновременно также вопросами броневой защиты судов от артиллерийских снарядов.

Станок для рассверливания артиллерийских орудий, 70-е годы XIX века

Разработанная Д. К. Черновым методика термической обработки стали для артиллерийского дела легла в основу термической обработки вагонных осей и т. д. Деятельность Д. К. Чернова является блестящим примером того, как требования военного дела влияли на развитие других отраслей техники. Развитие артиллерийского дела не могло ограничиться термической обработкой металла и охватило, конечно, и механическую обработку его; оно потребовало применения мощных металлообрабатывающих машин, например гигантских паровых молотов, затем пневматических молотов.
