Печи для бань и саун своими руками

— печи на газообразном топливе, где применяется сжиженный или природный газ;

— печи с электрическим типом нагрева.

По режиму работы печи бывают постоянного (длительного) и периодического действия.

В зависимости от материалов, использующихся для возведения печей, различают кирпичные и металлические конструкции без футеровки топливника или футеровка которых выполнена из огнеупорного кирпича.

Также печи различаются наличием или отсутствием водогрейного котла.

Банные печи-каменки возводятся в парильных отделениях бань с целью получения пара и отопления помещения парилки. С их помощью удается поддерживать необходимую температуру от 40 до 100 °C.

Печь-каменка состоит из топливника для дров и закрытой камеры. На своде топливника располагаются булыжник и чугунные чушки, толщина слоя которых составляет 20–22 см. Добавление чушек к булыжнику необходимо для ускорения разогрева печи-каменки, так как нагрев чугуна происходит быстрее, чем булыжника.

В своде находятся щели, через которые проходят дымовые газы. Затем они пронизывают толщу булыжника и чушек и проникают в два опускных канала, расположенных сбоку. Оттуда они выходят в дымовую трубу.

В верхней части топливника под аркой располагается «змеевик», в котором происходит нагрев воды для мытья. Для того чтобы корпус печи-каменки был более прочным, его заключают в металлический каркас.

Совет мастера

В больших парильных отделениях, где вода для банных процедур готовится в котельных централизованно, можно не производить монтаж змеевика.

Пар в таких банях можно получать, обливая раскаленный булыжник водой через специально устроенное окно.

Компактная печь-каменка

Компактная печь-каменка (рис. 12) непрерывного действия может быть устроена на основе так называемой печи-прачки. Для этого в бак вместо воды необходимо загрузить камни, а нагрев воды можно производить в ведре, установленном на камнях. Печь-каменка может быть соединена через дымовую трубу со стальной бочкой, заполненной камнями. Таким образом, получится печь, способная и производить запас тепла в камнях, и осуществлять нагрев воды.

Единственным ее недостатком является уход некоторого количества тепла через тонкие стенки топки. Но это легко исправить, снаружи обложив топку кирпичом и оставив небольшой зазор для циркуляции воздуха.

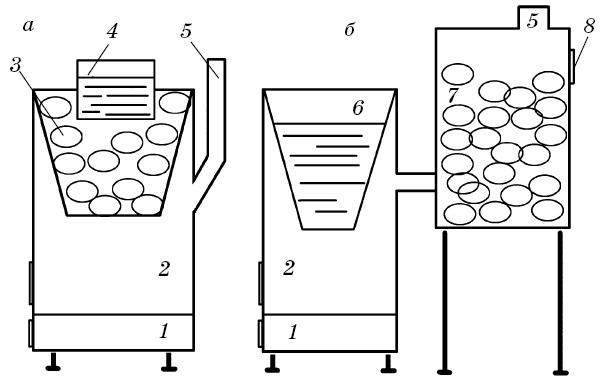

Рис. 12. Компактная печь-каменка (а — каменка непрерывного действия; б — каменка периодического действия): 1 — зольник; 2 — топливник печи-прачки; 3 — бак, заполненный камнями; 4 — ведро с водой;5 — выходной дымоход; 6 — бак с водой; 7 — бочка, заполненная камнями; 8 — дверка для пара

Каменка со встроенным баком для воды

Стандартные размеры каменки с встроенным баком для воды составляют 50 х 60 х 80 см. Высота топки при этом должна быть 30–40 см. Чтобы температура в парильне не опускалась ниже 80100 °C, ее площадь должна составлять не более 12 м². Масса загружаемых камней — 150 кг.

Для того чтобы тепло не уходило, а использовалось полностью, отводящий дымоход должен быть пропущен через каменную задвижку. Для ускорения процесса нагревания камней поддон для них рекомендуется смонтировать в виде бункера с наклонными стенками. Это необходимо для того, чтобы стенки омывались горячими дымовыми газами. Наиболее удобными и практичными считаются печи с двойными стенками, зазоры между которыми используются в качестве емкости для горячей воды (рис. 13). К емкости можно подсоединить еще один бак с водой, расположенный в непосредственной близости от печи. Печь с двойными стенками осуществляет обогрев бани за счет конвекции воздуха. Для увеличения конвекции стенки рекомендуется выполнять с воздушным зазором, открытым снизу и сверху.

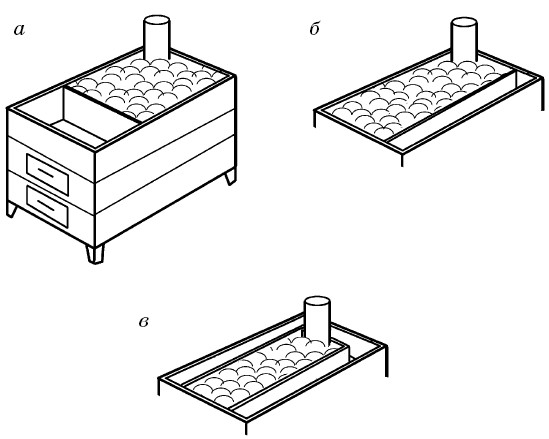

Рис. 13. Печи-каменки со встроенным баком для воды: а — каменка с одинарными стенками; б — каменка с боковой стенкой в виде бака для воды; в — каменка с баком для воды и воздушным зазором в стенке

Металлическая печь-каменка, совмещенная с кухонной печью

Размеры металлической печи-каменки, совмещенной с кухонной печью, составляют 40 х 50 см. При ее работе температура в парилке может поддерживаться до 100 °C. Для устройства таких печей не требуется много места, они способны быстро поднять температуру в парильне, и мыться там можно уже через 30 минут после начала топки. Такие печи гигиеничны, безопасны и не требуют частого ухода. Металлические печи-каменки идеально подходят для большинства бань на садовых и дачных участках (рис. 14).

Конструкции таких печей многообразны. Они могут сочетаться с печами-сушилками и варочными печами. Чаще всего они изготавливаются из отходов листового железа. Верхняя часть топливника кухонной печи должна сообщаться с зольником печи-каменки, отопление которой может также осуществляться и со стороны кухни.

В корпус печи встроены открытые с обеих сторон жаровые трубы с камнями. Для подвода воды в них на печи должен располагаться бачок с кранами и трубками.

В целях безопасности, чтобы предотвратить получение теплового ожога, полог должен быть закрыт металлическим экраном из кровельной стали.

Если нет необходимости в топке кухонной печи, то дрова должны быть заложены непосредственно в печь-каменку.

Рис. 14. Металлическая печь-каменка, совмещенная с кухонной печью: 1 — кухонная печь; 2 — дверка кухонной печи; 3 — жаровые трубы с каменной засыпкой внутри; 4 — печь-каменка; 5 — дверка каменки;6 — баня; 7 — дымовая труба; 8 — кирпичная перегородка; 9 — летняя кухня; 10 — экран из листовой стали; 11 — полок; 12 — деревянное ограждение

При этом расход дров будет гораздо меньше, а нагрев бани будет происходить еще быстрее. Отличием металлических печей-каменок непрерывного действия является то, что они не накапливают требуемого тепла. Такая печь быстро нагревается и за короткое время охлаждается, поэтому существует необходимость в постоянном подкладывании дров. Таким образом, если есть необходимость в непрерывной топке, то это может создать определенные неудобства.

Металлические печи имеют малую теплоемкость и не создают необходимой равномерности нагрева. Лучше всего воспользоваться теплоемкими печами-каменками из кирпича.

Топочную камеру можно отделить перегородкой от камеры для камней, тогда печь разрешено использовать как в непрерывном, так и в периодическом режиме. Такая печь называется комбинированной.

Малогабаритная печь-каменка с верхним размещением бака

Довольно распространенной является малогабаритная печь-каменка с водогрейным баком (рис. 15, 16). Объем камеры для камней и вместимость бака составляют по 40 л. Бак располагается на плите рядом с камнями. Регулирование скорости нагрева воды можно производить асбестовым картоном между баком и камнями. Для более быстрого нагрева картон необходимо укоротить.
