Печи для бань и саун своими руками

При установке дымохода необходимо следить, чтобы длина горизонтальных и пологих его участков в сумме не превышала одного метра, в противном случае из-за большой их протяженности будет ухудшаться сила тяги и как следствие появятся отложения копоти на внутренних стенках трубы. При прохождении трубы дымохода через перекрытия и кровлю рекомендуется устанавливать противопожарные разделки, а также не допускать на этих участках соединения труб.

Совет мастера

Занимаясь устройством дымохода, не следует забывать об установке гидроизоляции и специального уплотнителя на кровле в месте прохода через нее трубы. Саму трубу рекомендуется снабдить колпаком для защиты от осадков.

Прежде чем начать монтаж дымохода для бани, необходимо сначала рассчитать длину трубы и определить размеры других конструктивных элементов (рис. 33).

Для того чтобы вычислить общую длину дымохода, необходимо измерить расстояние между коньком крыши и выходным патрубком печи, а затем прибавить 0,5 м, чтобы на такую высоту труба возвышалась над коньком. Соединение нижней и верхней трубы должно располагаться примерно посередине высоты чердака. После определения этой точки получится длина обеих труб.

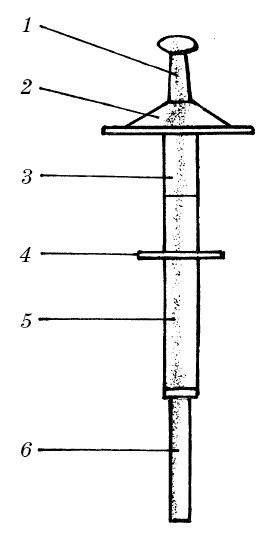

Рис. 33. Конструкция дымохода: 1 — оголовок; 2 — противоливневая защита; 3, 5 — сэндвич-труба; 4 — потолочно-проходной узел; 6 — одноконтурная труба

Но при этом следует учитывать, что при утеплении двухслойной верхней трубы часть нижней трубы от выходного патрубка и почти до потолка рекомендуется сделать одинарной. Именно для увеличения коэффициента полезного действия банные печи и дымоходы должны большую часть тепла оставлять внутри, а не выпускать вместе с дымом наружу. Для изготовления сэндвич-труб понадобятся размеры верхней трубы, у которой длины внутренней и наружной частей равны.

Также необходимо знать параметры нижней трубы, у которой внутренняя часть больше наружной на расстояние от выходного патрубка до потолка бани за вычетом 10–15 см.

Для изготовления дымохода трубу следует разрезать на две части по вычисленным ранее длинам. Затем нужно обернуть верхнюю трубу утеплителем и измерить диаметр получившейся конструкции. Он необходим для вычисления ширины листа оцинкованной стали, из которой будет изготовлен кожух — наружная труба, параметры которой высчитываются по формуле:

d х 3,14 + 30 мм,

где 30 мм — дополнительная ширина для фальцевого соединения.

Далее необходимо вырезать из листа оцинковки две прямоугольные заготовки и сделать из них наружные трубы, соединив края. Из этого же листа нужно вырезать полосу шириной 20 см и длиной, равной окружности наружной трубы, добавив еще 30 мм.

Такая полоска будет выполнять роль хомута для соединения нижней и верхней трубы. Затем необходимо изготовить четыре оцинкованных кольца с наружным и внутренним диаметрами, равными диаметрам внутренней и внешней труб дымохода. Они будут закрывать утеплитель в торцах труб. К нижнему торцу верхней внутренней трубы следует по кругу приварить полоску металла толщиной 2 мм и шириной 4 см. Таким образом получится патрубок, в который войдет верхний конец нижней внутренней трубы.

Устройство дымохода бани необходимо начать с выпиливания квадратных отверстий размером 45 х 45 см в потолке и кровле, через которые будет проходить дымовая труба.

Совет мастера

При проделывании отверстий необходимо следить за тем, чтобы они были расположены строго над выходным патрубком печи. Это нужно для того, чтобы дымоход проходил через их центр.

Из толстого листа металла следует вырезать две квадратные заготовки со стороной 50 см, которые впоследствии будут использоваться для крепления дымохода к потолку и крыше. По углам заготовок нужно просверлить крепежные отверстия.

В центре одной заготовки необходимо проделать круглое отверстие диаметром, идентичным диаметру наружной трубы. В центре второй заготовки следует сделать отверстие овальной формы. Такая заготовка будет подшиваться к скату кровли. Затем необходимо надеть оцинкованный кожух на утепленные внутренние трубы.

На торцы, подогнув края наружных труб, должны быть зафиксированы заранее заготовленные заглушки в виде колец. Нижнюю трубу дымохода следует вставить верхним утепленным концом в круглое отверстие в металлическом листе. При этом неутепленный конец нужно насадить на патрубок печи. Далее необходимо прикрутить металлический лист к перекрытию, предварительно проверив, что зазор между срезом потолка и дымоходом со всех сторон одинаковый. На нижнюю трубу таким же образом следует насадить верхнюю трубу, используя ранее приваренный патрубок. После этого нужно соединить обе части хомутом и прикрутить второй металлический лист к внутренней поверхности крыши. Пространство между дымоходом и деревянными конструкциями перекрытия следует заполнить глиной, керамзитом или другим негорючим материалом.

Сушка печи

Только что сложенную печь нельзя сразу же топить на полную мощность. В противном случае из-за большого количества влаги в кирпичах в массиве печи могут образоваться трещины и даже произойти сдвиг некоторых кирпичей в кладке. Поэтому новая печь требует тщательной предварительной просушки.

Сушку печи рекомендуется проводить еще до того, как положена каменка.

Главное, чтобы просушка была постепенной. Ее желательно проводить в два этапа: естественная и принудительная сушка.

Естественная сушка

Естественная сушка длится примерно 5 дней. Во время нее следует открыть все задвижки и дверки, через которые будет осуществляться естественная циркуляция воздуха. Именно благодаря тяге воздух, проходя через внутреннее пространство печи, забирает с собой всю испаряющуюся влагу и выводит ее через дымоход. Естественным путем происходит сушка только поверхностных слоев кладки.

Для увеличения эффективности процесса естественной сушки рекомендуется поместить в топку включенную лампочку мощностью 200 Вт или расположить перед топочной дверкой тепловентилятор таким образом, чтобы струя теплого воздуха была направлена непосредственно в топку.

Но следует помнить, что полностью просушить печь только путем естественной сушки невозможно, поэтому после первого этапа необходимо перейти к принудительной сушке.

Принудительная сушка

Принудительная сушка представляет собой сушку сухими дровами, которые сгорают в топке.

Такую топку следует проводить один раз в сутки, используя мелко наколотые поленья диаметром не более 3–4 см.

Поддувало при этом должно быть приоткрыто, а главная задвижка может быть открыта наполовину. Но дверки подачи вторичного воздуха следует держать закрытыми.

После завершения процесса топки, когда дрова превратятся в угли, дверку поддувала необходимо прикрыть таким образом, чтобы оставался зазор шириной примерно 1 см, а главную задвижку нужно прикрыть, оставив щель шириной 1–2 см для выхода влажного воздуха. Дверки подачи вторичного воздуха при этом должны быть приоткрыты.

Спустя 4–6 часов после топки необходимо полностью открыть все задвижки и дверки, кроме дверки каменки. Особое внимание нужно обратить на то, что на протяжении всего времени принудительной сушки печи дверка каменки должна быть закрыта. Такую принудительную сушку необходимо проводить в течение 7-10 дней. В первый день следует сжечь примерно 2 кг дров. Затем каждые два дня нужно увеличивать количество сжигаемых дров на 1 кг.
