Печи и камины своими руками

В большинстве случаев под печь устраивают бутобетонный фундамент (рис. 1).

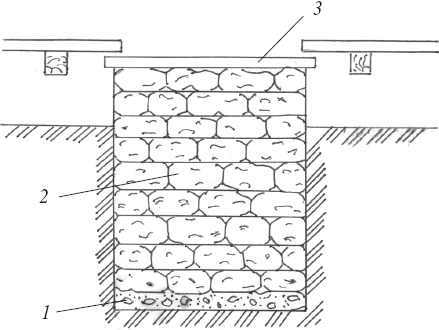

Рис. 1. Бутобетонный фундамент: 1 — подошва фундамента, 2 — фундамент, 3 — гидроизоляция.

На дно котлована укладывается слой щебня толщиной 10–15 см и трамбуется ручной трамбовкой, после чего уровнем проверяется его горизонтальность. Затем изготавливается деревянная опалубка. Она представляет собой ящик без дна с размерами в плане, соответствующими размерам фундамента, и необходимой высоты. Внутренние поверхности опалубки следует гидроизолировать рубероидом или обмазкой горячим битумом.

Далее опалубка устанавливается на основание, и в нее укладывается первый слой крупных (диаметром до 15 см) камней. Полости между камнями заполняют щебнем. Затем уложенный слой проливается цементно-песчаным раствором.

Он приготавливается следующим образом. Обычный фасованный (портландский) цемент марки 300–400 просеивается через сито с ячейкой 1x1 мм. Предварительно высушенный (в идеале — горный, но допустимо речной или морской без илистых включений) песок просеивается через сито с ячейкой 2x2 мм. Затем делают смесь из одной части цемента и трех частей песка. Она перелопачивается совковой лопатой до тех пор, пока не получится однородная сухая смесь. После чего ее пересыпают в корыто и, тщательно перемешивая, постепенно заливают водой до получения раствора консистенции густой сметаны. Цементно-песчаный раствор готов.

Далее можно проводить работы двумя путями. Пролив первый ряд камня, можно на этом остановиться и, сделав перерыв на сутки, уложить следующий ряд, который также пролить раствором, и так далее, с разрывом в сутки. Если же объем фундамента относительно невелик и есть возможность сразу получить необходимое количество товарного бетона, работу можно выполнить за один день.

Фундамент не доводится до уровня чистого пола примерно на б — 7 см. Верхний обрез проверяется уровнем на горизонтальность, выравнивается, заглаживается и закрывается полиэтиленовой пленкой. Примерно через неделю (в зависимости от погодных условий) фундамент готов к возведению кладки.

Фундамент совершенно необходимо гидроизолировать по верхнему обрезу для защиты от проникновения грунтовой влаги к кирпичным конструкциям печи. Для этого на фундамент укладываются два слоя рубероида, промазанного горячим битумом.

Основные правила кладки печи

1) В теле кирпича есть много пор, из-за чего он активно высасывает воду из кладочного раствора. Обезвоженный же раствор теряет необходимую пластичность и в дальнейшем перекаливается в процессе эксплуатации печи. В результате уменьшается плотность швов и прочность кладки, в печи появляются щели и сквозные отверстия.

Во избежание этого, каждый кирпич следует перед укладкой погрузить на некоторое время в емкость с водой. Когда он наберет необходимое количество влаги (об этом свидетельствует прекращение бурного выделения пузырьков воздуха), можно пускать кирпич в дело.

2) В большинстве случаев кладку простейших печей ведут в половину или в четверть кирпича, причем первое предпочтительнее. Ряды и углы кладки необходимо перевязывать, то есть за счет чередования в углах ложковых и тычковых частей смещать по горизонтали кирпичи каждого последующего ряда относительно предыдущего (рис. 2, 3).

Кладочный раствор расстилается мастерком слоем в 5 мм сразу на весь ряд и выравнивается. При укладке каждого последующего в ряду кирпича на его торцевую грань также наносится раствор. Подготовленный кирпич помещают на слой раствора, прижимают к соседнему и осаживают (вдавливают рукой или пристукивают рукояткой мастерка).

Вообще, в процессе кладки топливника расстилать раствор лучше не мастерком, а рукой. При этом появляется возможность почувствовать на ощупь и удалить мелкие камушки, комки глины и прочие твердые включения, что повысит однородность раствора и качество кладки.

После укладки 4–5 рядов раствор, выдавленный из швов, подрезают (удаляют мастерком), а внутренние поверхности печи вдобавок к этому затирают мочальной кистью или мокрой тряпкой. Последняя операция очень важна, так как при эксплуатации печи внутренние наслоения раствора осыпаются и могут уменьшить площадь дымоходов или вовсе закупорить их. По этой же причине нельзя оштукатуривать печь изнутри.

3) Место прохода дымовой трубы через крышу должно быть выполнено с учетом противопожарных требований и защищено от возможных протечек (рис. 4). Для обеспечения огнезащиты перекрытия и кровли устраивается преграда, а для заделки кровельного ковра — напуск «выдра». Отверстие трубы должно быть защищено от осадков. Это довольно часто делают с помощью фигурных жестяных дымников.

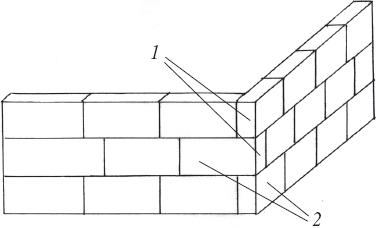

Рис. 2. Перевязка углов в полкирпича: 1 — тычок, 2 — ложок.

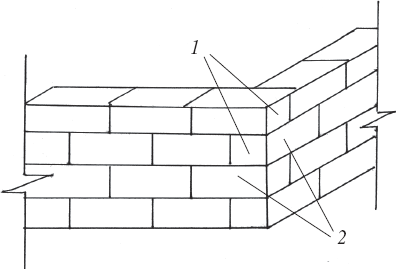

Рис. 3. Перевязка углов в четверть кирпича: 1— тычок, 2 — ложок.

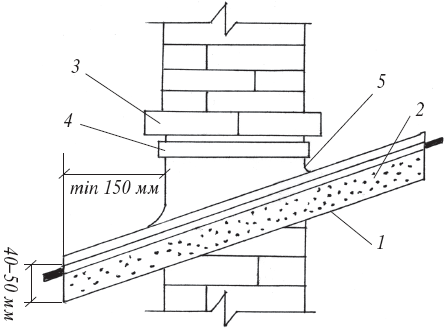

Рис. 4. Проход домовой трубы через крышу: 1 — корыто из кровельного железа, 2 — песок или мятая глина, 3 — «выдра», 4 — скрутка из металла, 5 — кровля

4) Выполняя кладочные работы, необходимо постоянно контролировать правильность геометрических размеров с помощью угольника или измерением диагоналей шнуром (диагонали должны быть равны). Кроме того, следует контролировать вертикальность кладки отвесом и горизонтальность — уровнем.

5) При недостатке опыта в производстве кладочных работ стоит подстраховаться и наиболее ответственные участки сначала сложить насухо, и только убедившись в отсутствии ошибок — на раствор.

6) При облицовке топливников и каналов нельзя перевязывать вместе керамический (обыкновенный или красный кирпич) с огнеупорным. Они имеют различные коэффициенты расширения и тем самым в местах перевязки быстро разрушаются. Нельзя также применять металл внутри кладки в местах нагрева, так как от нагревания он увеличивается в размерах и разрушает кладку.

Нельзя использовать при печных работах сгораемые и трудносгораемые материалы или такие, которые могут плавиться при высоких температурах, а также деформирующиеся от нагревания материалы, которые могут разрушить печную кладку во время топки.

Все материалы для изготовления печей должны быть высокого качества, обеспечивающие длительный срок службы и хорошую работу печей.

Собственно кладка

При закладке первого ряда печи форму и размеры ее проверяют правилом, угольником, метром или шнуром, натягиваемым по углам кладки. Первый ряд прежде выкладывают насухо и только после этого на растворе, тщательно соблюдая перевязку швов. Каждый выложенный ряд обязательно проверяют по горизонтали правилом с уровнем, по вертикали — правилом с уровнем или отвесом, на прямоугольность — угольником или шнуром по диагоналям. Выявленные неточности исправляют.

Толщина швов кладки, выполняемой из обыкновенного или красного кирпича, не должна превышать 5 мм. Кладку из тугоплавкого и огнеупорного кирпича следует выполнять со швами не более 3 мм.

Внутренние поверхности печей (топливники, каналы, горнило, трубы) выполняют ровными и чистыми, без выступов, шероховатых мест.

Швы кладки перевязывают. Лучшей перевязкой считается такая, при которой кирпич своей серединой перекрывает шов (ложится на шов), удовлетворительной — когда перевязку выполняют от половины до четвертой части кирпича, неудовлетворительной — менее четвертой части. Если такая перевязка случается в одном-двух местах, все перевязывают целым кирпичом (серединой) и получают нормальную перевязку.
