Переносные зенитные ракетные комплексы

ПЗРК 9КЗЗЗ «Верба» [9] с ЗУР 9М336 — новый российский переносной зенитный ракетный комплекс, который можно отнести к ПЗРК четвертого поколения. Комплекс предназначен для поражения низколетящих воздушных целей на встречных и догонных курсах в условиях воздействия ложных тепловых помех. С высокой вероятностью поражает малоизлучающие цели — крылатые ракеты и БПЛА. Ракета 9М336 комплекса 9КЗЗЗ оснащена инфракрасной трехдиапазонной головкой самонаведения. Принципиальным отличием, позволяющим разработчику позиционировать комплекс как превосходящий все существующие в мире ПЗРК, является улучшенная на порядок чувствительность ГСН с одновременным ростом ее помехозащищенности [10] .

9

9КЗЗЗ «Верба», переносной зенитный ракетный комплекс // www.arms-expo.ru/armament/samples/1241/68816.

10

Алимов Т. ПЗРК «Верба» превзошел Stinger // www.rg.ru/2014/11/28/ kompleks-site.html.

В комплекс входит автоматизированная система управления (АСУ), производящая обнаружение воздушных целей, в том числе групповых, определение параметров их полета, а также распределение найденных целей между зенитчиками с учетом их расположения.

Дальность стрельбы составляет 500-6400 м, досягаемость по высоте 10-4500 м, скорость поражаемых целей до 500 м/с, время реакции ПЗРК до 8 сек.

Полный состав ПЗРК «Верба» в армейском варианте следующий: ракета 9М336, пусковой механизм 9П521, наземный радиолокационный запросчик «свой — чужой» 1Л229B, подвижный контрольный пункт 9В861, малогабаритный радиолокационный обнаружитель 1Л122, модуль планирования 9С931, модуль разведки и управления 9С932-1, переносной модуль управления огнем 9С933 (в бригадном комплекте), встроенный монтажный комплект 9С933-1 (в дивизионном комплекте), комплект средства автоматизации стрелка-зенитчика 9С935, учебно-тренировочные средства.

По заявлениям разработчика, значительно улучшилось качество, надежность комплекса, упростилось его техническое обслуживание. Отпала необходимость проводить в войсках периодические проверки с охлаждением ГСН азотом. Это дало возможность отказаться от дополнительной аппаратуры, хранилищ с азотом, сэкономить людские ресурсы. Сохранена высокая преемственность с предыдущими ПЗРК в части боевой работы, эксплуатации, проведения технического обслуживания и обучения. Коломенское КБМ заключило долгосрочный контракт с Министерством обороны РФ на поставку ПЗРК 9КЗЗЗ «Верба» и развернуло его серийное производство.

Интересную информацию относительно боевых возможностей нового ПЗРК привел в начале марта 2016 г. Н. Поросков, отмечавший в своей статье распространение систем противодействия DIRCM (правда, почему-то упоминались только израильские), но акцентировавший внимание на том, что «возможно, эти угрозы и распространяются на ПЗРК ранних моделей, но не на „Вербу“, утверждают российские военные эксперты, с кем общался автор».

В этой же публикации указывалось, что «чувствительность головки самонаведения ракеты увеличена в восемь (!) раз». Однако отдельные сведения, приводимые автором, в частности, о том, что «выросла и зона захвата и поражения воздушных целей: по сравнению с ПЗРК предыдущего поколения „Игла-С“ — в 2,5 раза», вызывают сомнения и снижают доверие к достоверности других данных [11] .

11

Поросков Н. Самая опасная зенитная ракета в мире. В войска поступают ПЗРК нового поколения «Верба» // Независимое военное обозрение. 11.03.2016 (nvo. ng.ru/armament/2016-03-11/9_rocket.html).

Первая публичная демонстрация комплекса состоялась во время Международного военно-технического форума «Армия-2015» в подмосковной Кубинке летом 2015 г. А в конце декабря 2015 г. в г. Наро-Фоминске на базе 1-го гвардейского зенитного ракетного полка 106-й гвардейской воздушно-десантной дивизии представителям СМИ продемонстрировали элементы новейшего комплекса средств автоматизации подразделений ПВО тактического звена ВДВ («Барнаул-Т»), вместе с которым был показан и ПЗРК «Верба», поступивший на вооружение десантников в 2014 г. Источником данных о воздушной обстановке служит переносной малогабаритный радиолокационный обнаружитель (MЛPO) 1Л122-1Е «Гармонь» [12] .

12

Десантники демонстрируют «Барнаул-Т» // Техника и вооружения. 2016. № 2. С. 2–7.

Советские (российские) комплексы экспортировались более чем в 30 стран мира. Поставки ПЗРК семейства «Стрела-2» иностранным государствам оценивались Jane’s в более чем 41 000 единиц, среди крупнейших получателей (по которым имеются количественные оценки) были Египет (10 000), Сирия (15 000), Вьетнам (5080), Эфиопия (1550), Никарагуа (1151), Ливия (1500), Польша (1000). Общая цифра зарубежных поставок по ПЗРК «Стрела-3» составляет порядка 4000 единиц (из них 1500 приходится на поставки в Сирию в 1987–1989 гг.), по ПЗРК «Игла-1» — более 7360 (из них 2500 в Индию в 1990–1991 гг.), по ПЗРК «Игла» — более 7700 (в том числе 2500 в Индию в 2001–2003 гг., 1900 в Иорданию в 2001 и 2009–2010 г.г., 1050 в Сингапур в 1998–1999 гг., причем сообщалось о передаче последним некоторого количества Мьянме). Данные о поставках комплекса «Игла-С» отрывочные [13] .

13

MANPADS. A Terrorist Threat to Civilian Aviation? // BICC. 2013. February. P. 62–67.

Советские комплексы первого и второго поколений по лицензии, а также в результате копирования выпускались в ряде стран. ПЗРК «Стрела-3» и «Игла-1» производились в период существования Варшавского договора в Польше, и после распада этого блока на базе ПЗРК «Игла-1» стала выпускаться его модификация GROM-1, объем поставок которого Грузии оценивался в 100 единиц. В 2007 г. российскими военными были захвачены в Чеченской республике два экземпляра комплексов и по серийным номерам идентифицированы как относящиеся к партии, поставленной именно в Грузию. В 2008 г. еще два экземпляра были захвачены осетинскими вооруженными формированиями в ходе российско-грузинского конфликта [14] . Комплекс GROM-2 в цитируемом источнике определялся как отечественная разработка польских оружейников.

14

MANPADS. A Terrorist Threat to Civilian Aviation? // BICC. 2013. February. P. 62.

Болгария на предприятии Vazovski Machinostroitelni Zavodi (VZM) производила комплексы «Стрела-2М», «-3», «Игла-1Е» (лицензионный вариант ПЗРК «Игла»), но в начале 2000-х годов производство ПЗРК в стране было свернуто. Однако, по западным источникам, комплексы «Игла-1Е» могли быть в незначительном количестве поставлены ХАМАС.

ПЗРК серии «Стрела» выпускался в Египте под обозначением «Ain Sakr» на фабрике Sakraj, а также в Китае, Северной Корее, Иране и Пакистане.

Частными примерами применения ПЗРК советской разработки являлись следующие. В ходе войны в Южной Родезии партизанами движения ZIPRA данными ПЗРК были сбиты два четырехмоторных турбовинтовых гражданских пассажирских самолета Vickers 782D Viscount авиакомпании Air Rhodesia с 48 и 59 пассажирами и членами экипажа на борту соответственно 3 сентября 1978 г. и 12 февраля 1979 г. Наряду с американскими Stinger китайский вариант ПЗРК «Стрела-2» — HN-5 «Хуньинь-5», — широко применялся против советских войск в Афганистане. 17 февраля 1991 года в Кувейте один американский истребитель-бомбардировщик F-16 был сбит ПЗРК «Стрела-3», а 21 сентября 1991 года югославскими ПЗРК «Стрела-2» хорватская ПВО сбила два югославских легких штурмовика J-21 Jastreb. В Боснии в сентябре 1995 г. современный французский истребитель «Mirage 2000» был сбит ракетой ПЗРК «Игла» сербских сил ПВО в районе Пале, а в Чечне данным ПЗРК 19 августа 2002 года был сбит вертолет Ми-26.

ФОТО 2. ПЗРК 9КЗЗЗ «Верба» — пусковой механизм 9П521 и ракета 9М366 // www.arms-expo.ru/armament/samples/1241/68816

Blowpipe, Javelin, Sturburst, Star streak

В ходе войны в Афганистане (1979–1989 годах) применялся и британский ПЗРК Blowpipe, принятый на вооружении армии Великобритании в 1975 году Этот ПЗРК был разработан компанией Shorts Missile Systems (с 2002 года она находится в составе Thales Air Defence Limited) на основе ЗРК, предназначенного для защиты подводных лодок. ПЗРК Blowpipe имел ракету с БЧ весом в 2,2 килограмма, со взрывателем двойного действия (ударным и дистанционным), дальность действия до 3500 метров, досягаемость по высоте до 2500 метров, а скорость 1,5 М. Комплекс использовал радиокомандную систему наведения MCLOS (Manual command to line of sight), в котором оператором джойстиком ракета велась до цели, с тем что на начальном участке использовалось также ИК-наведение, которое могло применяться на ближних рубежах и без радиокомандного способа. В Афганистане данный ПЗРК показал свои недостатки, так как из-за большого веса и способности поражать главным образом цели с низкой скоростью его применение было малоэффективно. Данные недостатки подтвердились затем в ходе войны на Фолклендах, где из 95 запусков британцами лишь в девяти были зафиксированы попадания в цель, а этим же ПЗРК и аргентинское спецподразделение сбило один британский Harrier GR3. Столь же малоэффективен этот ПЗРК оказался и в Кувейте в 1991 году. Система наведения данного ПЗРК позволяла применять его и против легкобронированных наземных целей.

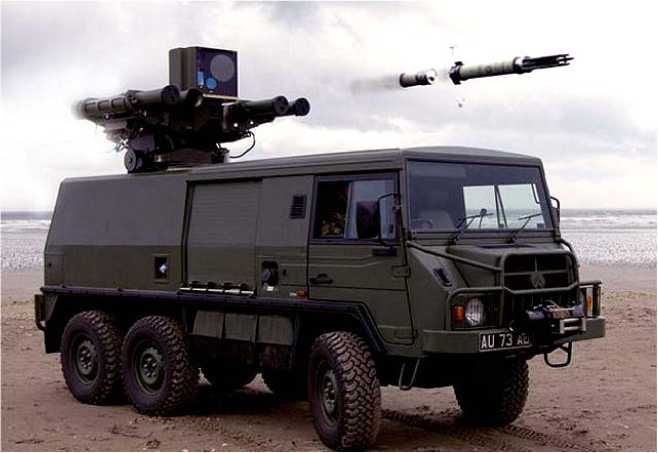

ФОТО 3. ПЗРК Starstreak, установленный на шасси Pinzgauer // armyrecognition.com

ПЗРК Blowpipe применялся также в ходе войны в Никарагуа и войны между Эквадором и Перу в 1995 году, главным образом против вертолетов. Находился на вооружении Канады, Аргентине, Чили, Эквадора, Малайзии и Таиланда. На его базе был создан ПЗРК Blowpipe Mk.2, носивший также обозначение Javelin, также с радиокомандным наведением, но модифицированного типа — SACLOS (Semi-Active Command-Line Of Sigh), в котором оператор должен был удерживать прицел уже только на цели. Затем этот ПЗРК в 1993 году был модифицирован в ПЗРК Starburst, отличавшийся новой ГСН с лазерным наведением, более устойчивым к помехам.

В 1997 году на смену этим ПЗРК пришел уже принципиально новый ПЗРК Starstreak (в материалах на сайте разработчика используются названия как Starstreak, так и STARStreak) с лазерной системой наведения, разработанный в Великобритании компанией Thales Air Defence Limited. Данный ПЗРК имеет дальность стрельбы более 7 км и высокую скорость полета ракеты — более 3,5М. Указанной скорости ракета достигает за время порядка 1 секунды после пуска. Таким образом, дистанции 3 км ракета достигает за 3,5 секунды. Компания-разработчик подчеркивает преимущество своего комплекса при стрельбе по целям, находящимся в зоне досягаемости короткое время. Ракета имеет БЧ с тремя стреловидными элементами, которые, выстреливаясь в воздухе из БЧ, наводятся автономно и при действии по цели взрываются с замедлением, разрываясь внутри цели. Вес ракеты составляет 14 кг. Разработан комплекс Starstreak II, который классифицируется производителем как эволюция Starstreak, но данные о его характеристиках не содержат конкретики. Сообщается лишь об увеличении дальности и высоты перехвата, а также о повышении эффективности стрельбы по малоразмерным целям. Комплекс существует как в переносном варианте (запусаемым как с плеча, так и с треноги), так и в мобильном, устанавливаемом на различных типах шасси.
