Первые «Пантеры». Pz. Kpfw V Ausf. D
Шрифт:
Результаты предварительных испытаний АК 7-200 оказались столь обнадеживающими, что рейхсминистерство вооружений сразу же поставило вопрос об организации их серийного производства, несмотря на то, что до этого о ручной трансмиссии для 45-тонной машины с двигателем в 700 л.с. даже не слышали. Небольшие технические проблемы, с которым столкнулись в начале производства и эксплуатации, были устранены за короткое время, и до конца 1942 года фирма ZF сумела изготовить 61 КПП АК 7-200.
Сначала эти коробки передач выпускались на предприятии компании ZF в Пассау, а к середине 1943 года в строй вошел новый завод Waldwerke GmbH, построенный на средства главного командования сухопутных войск.
Примерно в это же время компания 2F открыла еще один завод
13 июля 1942 года директивой рейхсминистра Шпеера «Пантера» должна была оснащаться планетарным механизмом поворота типа THE, спроектированным фирмой MAN. Поэтому изготовление 60 узлов механизма «фрикцион-тормоз», которые предполагалось устанавливать по первоначальному плану, пришлось прекратить. Компания MAN заявила, что испытания планетарных механизмов поворота она сможет закончить не ранее середины октября 1942 года, и лишь тогда может идти речь о начале выпуска данного агрегата. Тут на помощь пришла фирма Henschel, которая сообщила, что могла бы взять на себя выпуск механизмов поворота, и обещала к 1 января 1943 года достичь ежемесячного выпуска в 110 комплектов.
Первое шасси «Пантеры» с корпусом из обычной (не броневой) стали фирма MAN сумела собрать только 16 сентября 1942 года, на месяц позже положенного срока. Машина именовалась Versuchs-Panther № 1 (опытная «Пантера» № 1) или VI.

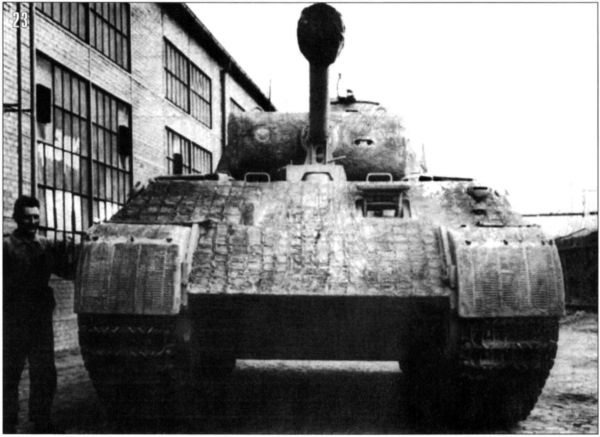

23. Командирская «Пантера» Pz. Bef. Panther, изготовленная фирмой MAN в сентябре 1943 года, вид спереди. Машина уже имеет циммеритное покрытие.
При этом компания Rheinmetall не сумела подать башню с вооружением, и шасси пришлось «догружать» до расчетной массы, смонтировав на нем специальную рубку. К этому моменту (конец сентября) по распоряжению рейхсминистерства вооружения были прекращены и все работы по проекту «даймлеровской» «Пантеры», которые велись в конструкторском бюро Daimler-Benz.
Второй опытный образец — Versuchs-Panther № 2 (V2), получивший нормальную башню с вооружением, собрали только в октябре, а 2 ноября 1942 года эта машина была показана членам «танковой комиссии», представителям рейхсминистерства вооружения во главе со Шпеером и военным на учебном полигоне 2-го танкового полка в Берка. Вместе с «Пантерой» демонстрировались четыре «тигра» (два компании Henschel и два конструкции Ф. Порше и еще несколько образцов танков и тягачей, как опытных, так и серийных, но с модернизированными узлами. Для сравнения, на полигоне имелись и трофейные советские Т-34 и КВ.
А. Шпеер лично водил «Пантеру» по пересеченной местности более полутора часов, и отметил ее хорошую управляемость, несмотря на то, что танк был оснащен механизмами поворота «фрикцион-тормоз». На другом прототипе машины в это время проводили испытания планетарного механизма поворота конструкции фирмы MAN.
Любопытный факт — сравнение первого реального вида будущей «Пантеры» (чертеж VK 30.02 (М), показанный 2 мая 1942 года) с более поздними конструкциями корпусов этой машины показывает, что это не просто быстро сляпанный набросок. Поразительно, но за исключением цилиндрического глушителя на выхлопной трубе, большинство особенностей и размеров, приведенных на этом раннем чертеже, были на самом деле внедрены в конструкцию двух прототипов Versuchs-Serie (шасси № VI и V2).
Так, как показано на этом чертеже, броневые листы корпусов шасси № V1 и V2 не соединялись «в замок». Бортовой лист корпуса только слегка выходил за верхний кормовой лист. Что касается нижнего кормового листа, то он присутствовал в корпусах прототипов Versuchs-Serie, а в серийных «пантерах» его
уже не было (в них кормовой лист продолжался до листа днища). Лобовой лист корпуса имел толщину 60 мм, а общая длина корпуса была на 19 мм меньше, чем у серийных «пантер».Кроме того, особенностями шасси № V2 (по сравнению с серией) являлось наличие только одного топливного бака в моторном отделении, броневые литые элементы, защищающие вентиляторы, имели боковую петлю над крышками заливных горловин радиаторов, а на опорных катках имелось 18 болтов.
Как видно из всего вышеизложенного, ситуация с подготовкой «Пантеры» к производству была далека от идеала. Фактически, машину готовили к серии не имея опытного образца, отработанных чертежей и технологии, а также полной ясности того, какие узлы или агрегаты необходимо использовать в конструкции новой боевой машины. В результате, «Пантера» оказалась весьма далека от совершенства, а доведение танка «до ума» заняло много времени. Естественно, что в условиях войны такое положение дел не могло способствовать выпуску нужного для немецких панцерваффе количества «пантер» да к тому же нормального качества.

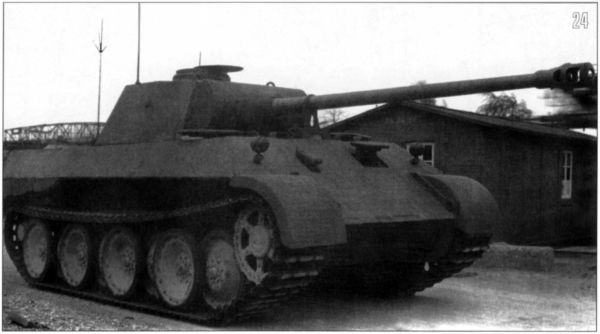

24. Тот же командирский танк Pz. Bet. Panther, что и на фото 22, вид спереди справа. На машине отсутствуют крепления для бортовых экранов и укладки ЗИП.
ТАНК «ПАНТЕРА» Ausf. D
Прежде чем перейти к рассказу о производстве танков «Пантера» первой модификации — Ausf. D, сделаем небольшое отступление, посвященное буквенным обозначениям «пантер». Многие авторы пишут, что первые серийные машины (как правило, говорят о 20 единицах) назывались танками «нулевой» серии и имели обозначение Ausf. А (или Ausf. а), позже смененное на Ausf. D1.
Однако изучение этого вопроса показывает, что данные суждения ошибочны и не соответствуют действительности. Так, известный немецкий автор и исследователь Т. Енц (Т. Jentz) в одной из своих книг по этому поводу пишет следующее: «Поскольку все предыдущие танковые серии имели обозначение Ausfuehrung (модификация) в алфавитном порядке (начиная с А, В, С и т. д.), это привело к ложному предположению, что должны были быть более ранние модификации «Пантеры» (до Ausf. D) и даже что Ausf. D первоначально называлась Ausf. А. Однако ни один клочок оригинальных документов не подтвердил эту безосновательную версию.
Наоборот, дошедшие до нас документы показывают, что в начале мая 1942 года была принята новая методика обозначения различных моделей, базировавшаяся на названиях проектных организаций, например Pz. Kpfw VI Ausf. Н (Henschel) и Ausf. Р (Porche). Таким образом, первая массовая модель «Пантеры» должна была бы называться Ausf. М (MAN), а не Ausf. D (т. к. проект компании Daimler-Benz был отклонен).

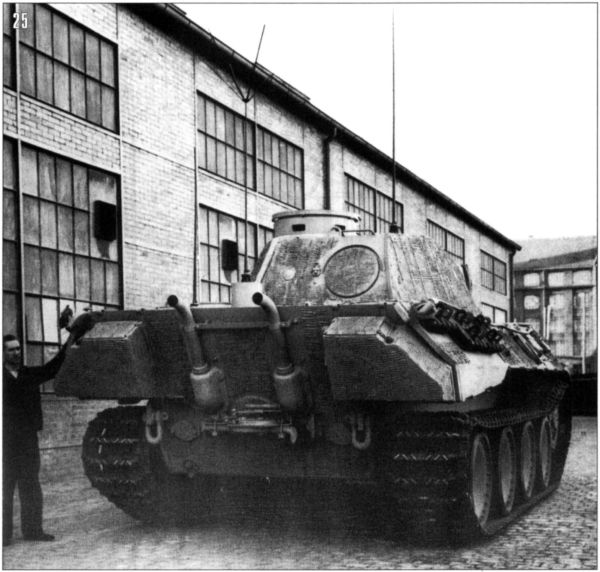

25. Та же командирская «Пантера» Pz. Bef. Panther, что и на фото 23, вид сзади. Хорошо видна укладка домкрата на кормовом листе корпуса. Обратите внимание, что циммеритное покрытие наносилось после того, как танк был укомплектован ЗИПом и инструментом.
Несколько чертежей, доживших до нашего времени и помеченных как Pz. Kpfw Panther Ausf. А, стали причиной утверждений, что Ausf. D первоначально называлась Ausf. А. Эти чертежи были разработаны компанией MAN в июле 1943 года как чертежи общего вида для «Пантеры» Ausf. А. Чертежник просто взял устаревшие чертежи (очень ранние виды Ausf. D, сделанные где-то в середине 1942 года), не стер большинство отличительных особенностей, добавил несколько новых деталей и переименовал чертежи как Ausf. А в июле 1943 года. Он не был единственным «преступником»: представитель Wa Pruef 6 также подписал чертеж, тем самым, подтверждая их правильность.
